层叠式注塑模具爆炸结构展示模型

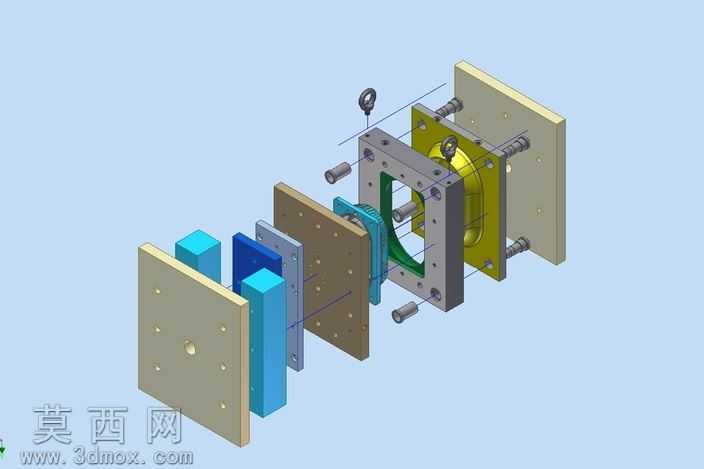

本模型为层叠式注塑模具的爆炸视图三维建模成果，建模过程中严格遵循注塑模具的实际装配逻辑，将整套模具的各个组成部件沿开模方向做等距拆解排布，清晰呈现每一个零件的装配位置与配合关系。建模阶段首先完成模架部分的结构搭建，从定模座板、定模板、流道板、动模板、支承板到动模座板，每一块板件的安装孔位、导柱导套配合孔、紧固螺丝孔都按照实际加工标准做精准定位，孔位的同轴度、板件的平行度都做了参数化约束，确保装配后无结构干涉。针对模具的成型部分，建模时还原了型腔与型芯的曲面成型结构，型腔侧做了光滑的曲面过渡处理，对应注塑件的外表面成型需求，型芯侧还原了产品的内部结构特征，同时在分型面位置做了精准的贴合面设计，保证合模时分型面完全密合，避免注塑过程中出现飞边缺陷。导向部件的建模还原了导柱与导套的滑动配合结构，导柱端部做了导入倒角处理，导套内部预留了润滑间隙，保证开模合模过程中导向顺畅无卡滞。紧固部件还原了内六角螺丝、吊环等标准件的结构，吊环设置在模板的起吊平衡位置，符合模具实际吊装的受力要求。冷却系统的水路结构在模型中做了清晰呈现，水路沿型腔周边均匀排布，保证注塑过程中模温均匀，提升成型产品的质量稳定性。顶出机构的相关部件也在爆炸视图中明确展示，顶杆的排布位置对应产品的受力均匀区域，避免顶出过程中产品出现变形、顶白等缺陷。材质渲染阶段，针对不同部件做了差异化的材质区分，模架板件采用模具钢的金属哑光材质，导柱导套等运动部件做了亮面金属质感处理，型腔型芯部分采用抛光钢材质体现成型面的光滑特性，不同功能的板件采用蓝、黄、灰等差异化配色，让爆炸视图的结构层次更加清晰直观。整套模型的设计思路围绕模具结构的可读性展开，通过爆炸视图的呈现方式，让观看者可以快速理解层叠式注塑模具的装配顺序、各部件的功能作用，清晰展现注塑模具从定模侧到动模侧的完整开模流程与结构逻辑，还原了多层型腔注塑模具的结构特点，可用于模具结构认知、装配教学等场景使用。
