多盘位硬盘与光盘驱动器组合机架结构

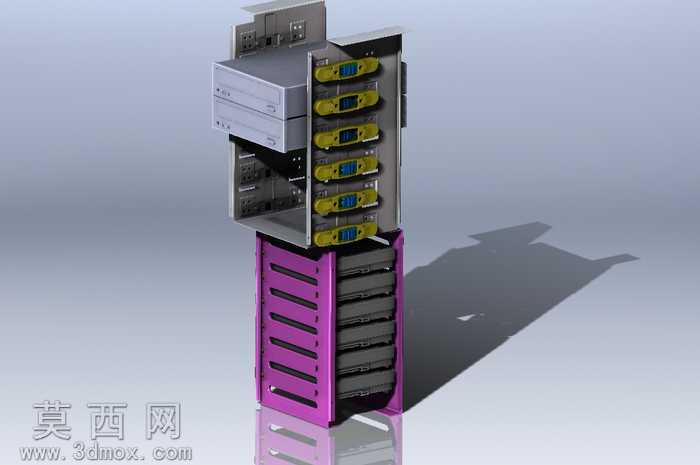

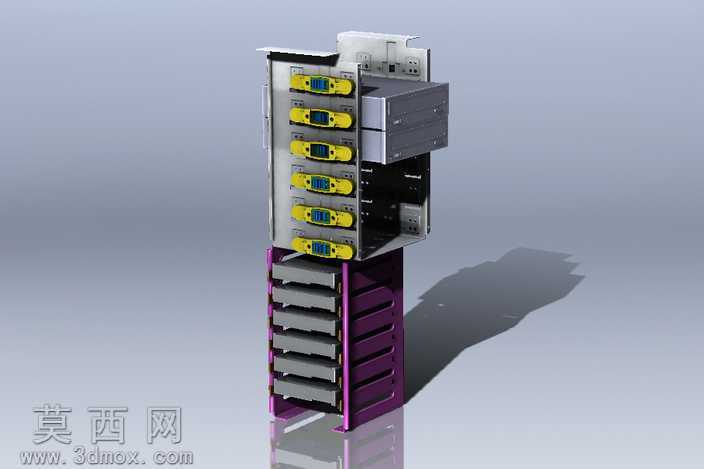

本作品为适配xPredator快速储物柜设计的多盘位存储设备安装机架，采用三维参数化建模方式完成整体结构搭建，建模过程中严格遵循标准硬件安装尺寸规范，确保硬盘、光盘驱动器的安装位尺寸公差控制在合理范围内，保障硬件安装的适配性与稳固性。整体机架采用分层堆叠式结构设计，上部区域设置六组硬盘安装位，每个安装位预留了硬盘插拔操作空间与走线通道，硬盘托架采用快装式结构设计，搭配黄色的快拆锁止部件，无需额外工具即可完成硬盘的拆装操作，大幅提升硬件维护更换的效率。下部区域设置八组光盘驱动器安装位，采用紫色金属质感的支撑框架结构，框架侧边设计有阵列式通风散热槽孔，能够在多设备同时运行时形成有效空气流通通道，带走硬件运行产生的热量，避免热量堆积影响设备运行稳定性。建模过程中对机架的钣金折弯结构、安装卡扣、固定螺孔位置都做了精细化还原，每个安装位的定位凸点、导向滑轨都按照真实硬件安装结构进行1:1复刻，确保虚拟装配时能够实现无干涉装配。材质渲染阶段，机架主体框架采用哑光金属材质模拟冷轧钢板的真实质感，硬盘托架的锁止部件采用亮面工程塑料材质，光盘驱动器外壳采用磨砂金属质感，通过光影渲染突出不同部件的材质差异，同时模拟真实环境下的阴影效果与反光表现，让整体模型的视觉呈现更贴近真实产品的质感。设计过程中充分考虑了机架的承重性能与结构强度，支撑立柱采用加厚结构设计，层板与立柱之间采用卡扣加螺丝的双重固定方式，既保证了结构的整体刚性，也兼顾了组装的便捷性，同时在机架底部预留了与机箱主体连接的固定孔位，能够实现机架在机箱内部的稳固安装，避免硬件运行时的震动导致机架移位。
