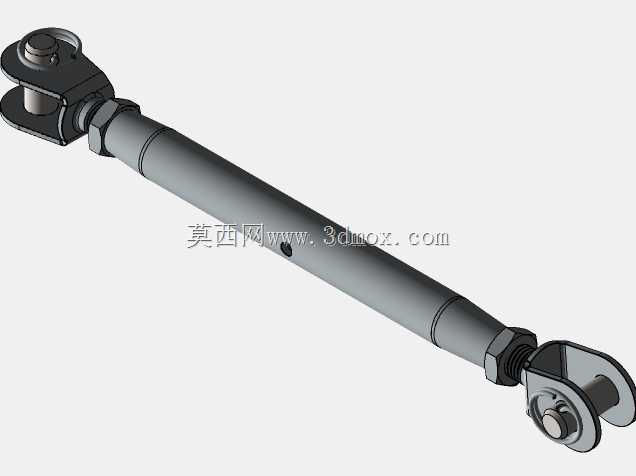

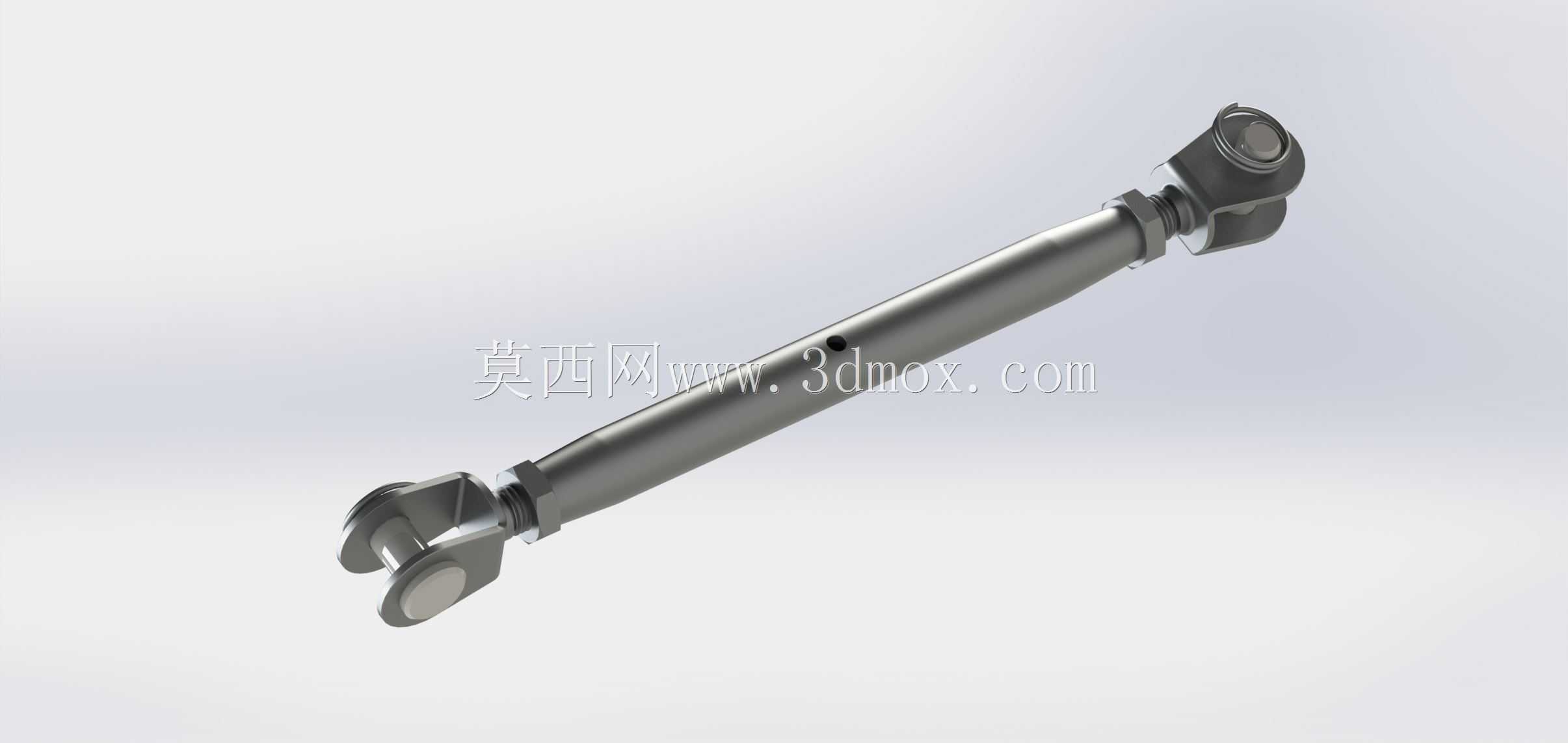

M20封闭式阀体焊接叉连接螺丝扣结构

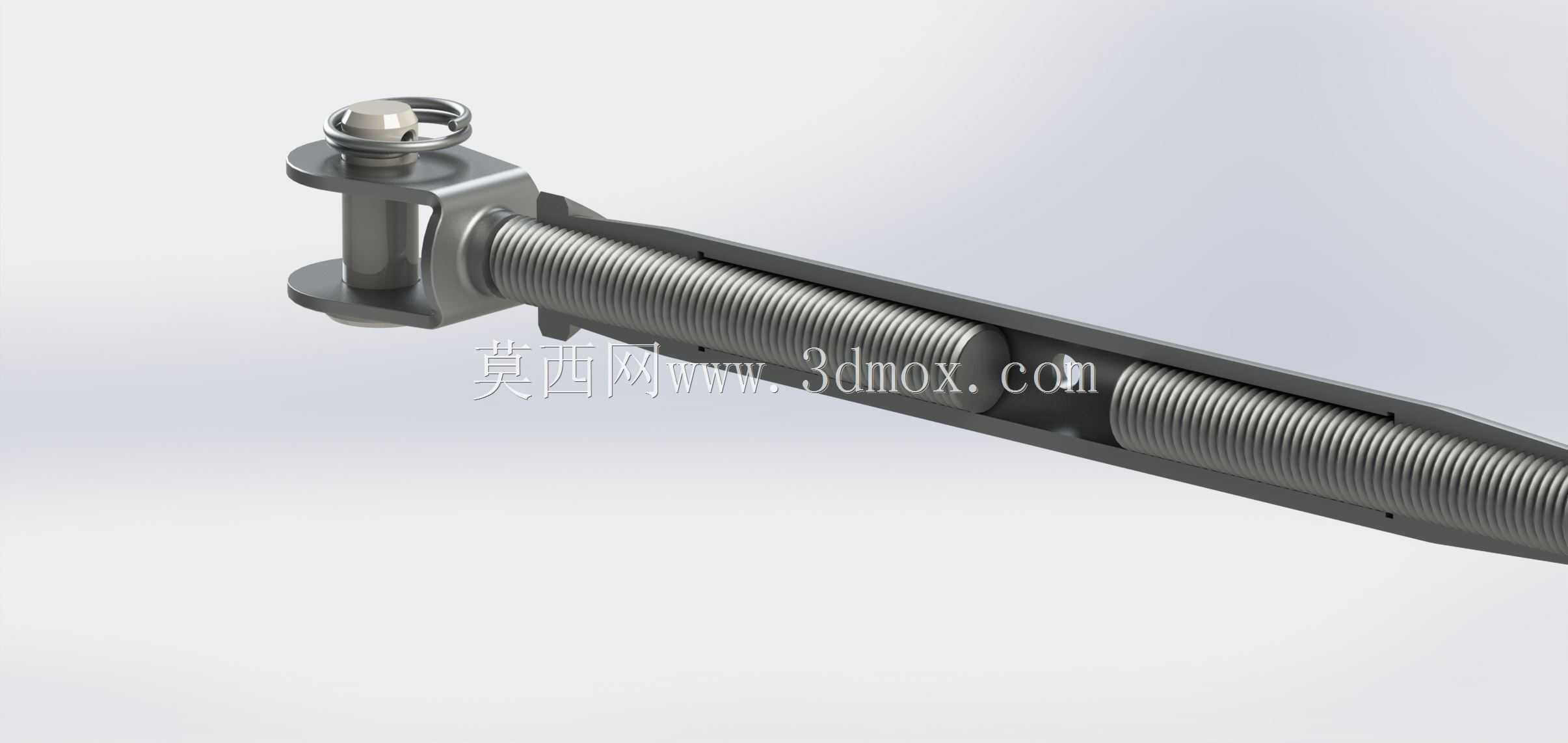

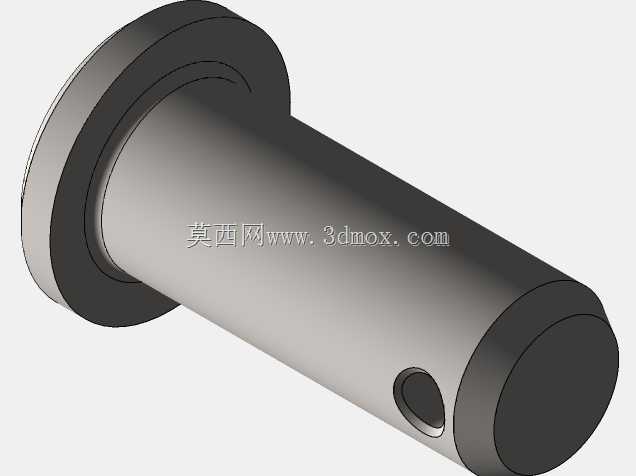

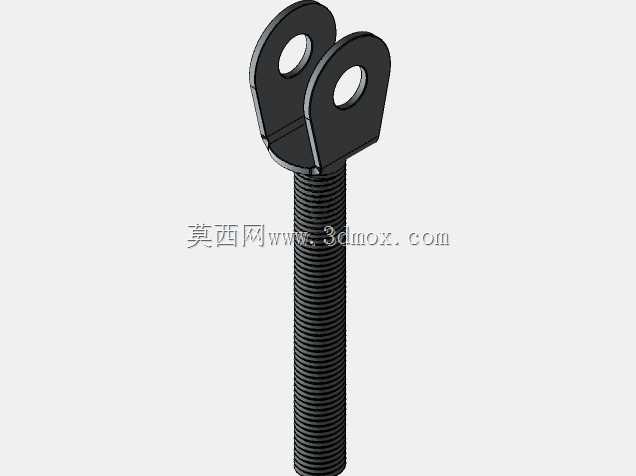

　　这款M20规格的带封闭式阀体与焊接叉的螺丝扣，常应用在需要长度微调、两端铰接连接的机械传动与支撑场景中，比如轻载设备的操作连杆、工装夹具的可调支撑段、小型农机的操纵传动杆件、输送设备的张紧调节连杆等工况，能在实现两端铰接自由度的同时，通过螺纹副完成长度方向的精准微调，补偿装配误差、适应工况变化带来的位置偏移。从结构设计来看，两端的焊接叉采用叉形铰接结构，可通过销轴与对应安装座实现铰接连接，允许连接端在单平面内摆动，适配安装面存在角度偏差的场景，避免杆件承受额外的弯曲应力；中间的封闭式阀体结构将螺纹调节段完全包覆在内，相比外露的螺纹调节结构，能有效阻挡作业环境中的粉尘、泥水、碎屑进入螺纹副，减少螺纹卡滞、锈蚀的概率，提升户外、

　　多粉尘工况下的使用寿命，同时封闭式的筒状结构也提升了杆件整体的抗扭、抗弯截面模量，在同等杆径下能承受更大的轴向拉压载荷。设计过程中，螺纹段采用M20标准公制螺纹，调节行程预留了足够的余量，可满足常规装配调节的长度需求，两端焊接叉的销轴孔同轴度、叉口开档尺寸都按照通用铰接安装的公差要求设计，能适配常规标准销轴的装配需求；杆身的外径与封闭式阀体的内径采用间隙配合，调节时滑动顺畅无卡滞，杆身预留的小孔可用于插入撬棒辅助转动调节，也可作为锁紧销的穿孔，在调节到位后穿入销钉限制螺纹副转动，防止工况振动下螺纹自行松脱退扣。安装边界方面，两端焊接叉的安装孔距、叉口厚度都适配常规厚度的安装耳板，整体杆件的最小与最大长度覆盖了常见的连杆调节范围，

　　安装时无需额外加工适配结构，直接通过销轴即可完成两端铰接固定，螺纹调节段的转动阻尼适中，单人使用普通工具即可完成长度微调，调节到位后可通过锁紧螺母或者销钉完成锁止，避免使用过程中长度发生变化。这类结构相比普通的两端固定连杆，优势在于装配时不需要极高的尺寸精度，可通过自身的长度调节补偿加工、装配带来的尺寸误差，降低相邻部件的加工精度要求，同时铰接端能释放安装应力，避免杆件因安装错位产生附加载荷，封闭式的防护结构也让它能适应更恶劣的作业环境，减少日常维护的频次。
