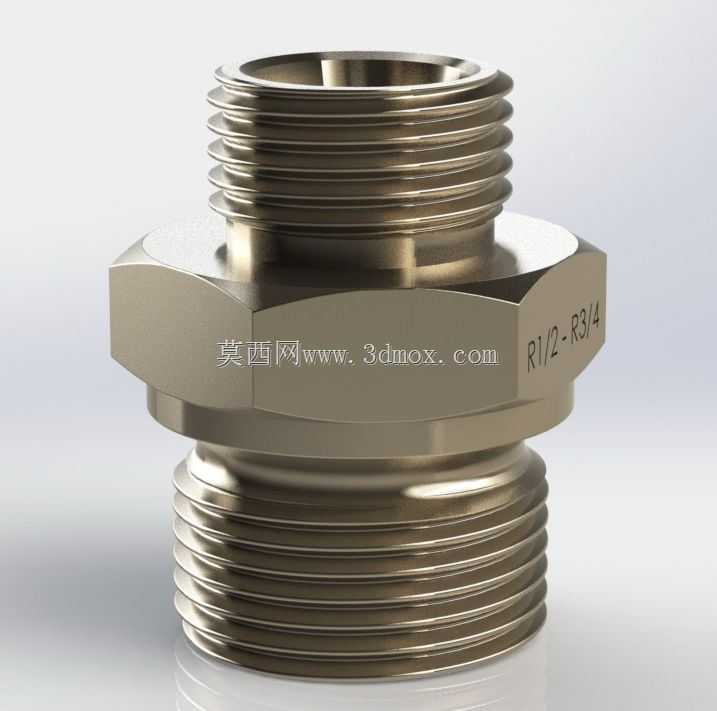

异径外螺纹金属减速管路接头结构

　　这款异径外螺纹接头是管路系统里实现不同通径管路转接的核心连接件，在液压站油路布设、气动控制回路搭建、工业给排水管路改造、小型设备润滑系统配装场景里都有高频应用，主要解决两端管径规格不匹配的管路对接需求，无需额外加装变径衬套就能直接完成R1/2与R3/4两种规格外螺纹接口的连通，减少管路连接节点的同时降低泄漏风险。接头整体采用金属棒料一体加工成型，中间设置标准对边六角结构，完全适配常规开口扳手、活动扳手的夹持尺寸，现场安装时可以直接施加标准扭矩完成紧固，不需要额外设计夹持位，能有效避免安装过程中接头本体打滑、螺纹咬死的问题。两端外螺纹均采用标准密封管螺纹牙型，螺纹牙距、牙高严格匹配通用管路接口公差，

　　安装时配合生料带或者密封胶就能达到可靠的密封效果，可承受常规工业管路的工作压力，适配矿物液压油、压缩空气、常温清水等多种常见流体介质的输送需求。设计阶段优先考虑了安装边界的适配性，接头六角部位的外径尺寸控制在合理范围，不会因为六角尺寸过大导致相邻管路接口安装时出现扳手空间不足的问题，两端螺纹的有效旋合长度也经过核算，既能保证足够的螺纹连接强度，又不会因为螺纹过长导致安装后接头突出管路端面过多，挤占设备内部的布设空间。接头两端同轴度公差控制在较高精度范围，安装后不会出现管路别劲、应力集中的问题，长期受管路振动影响也不容易出现螺纹松动、密封失效的情况。接头表面做了光滑的金属处理，没有明显的加工毛刺、锐边，

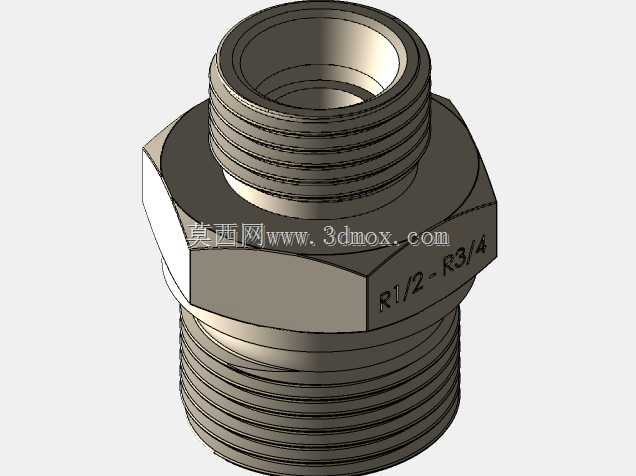

　　安装过程中不会划伤操作人员的手部，也不会刮破配套的密封件。在三维建模过程中，螺纹特征采用真实牙型建模而非贴图示意，六角对边尺寸、各段台阶的轴向长度、螺纹大径小径参数都完全对标实物加工尺寸，导入装配体后可以直接做管路干涉检查、扳手空间校核，不需要二次调整尺寸就能直接用于生产出图或者装配模拟。这类接头在设备改造、非标自动化设备管路配装场景里用量很大，建模时还原了所有加工细节，包括六角部位的倒角、螺纹起始端的引导锥度，能直接对接数控加工编程需求，也可以用于管路系统的BOM统计、装配工艺演示。
