链条磨损监测指示机构三维设计

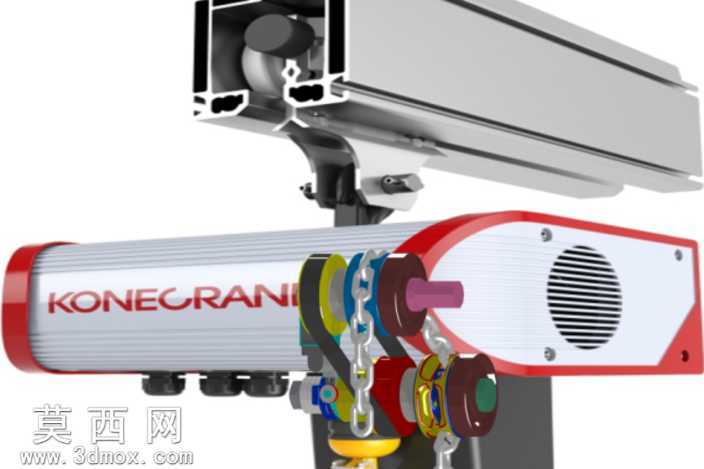

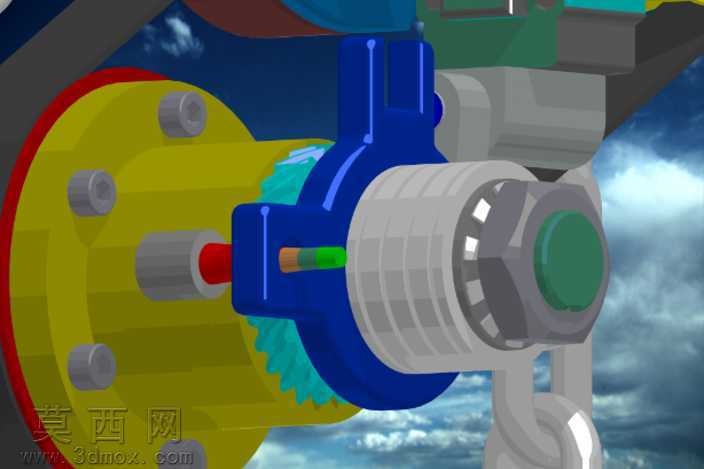

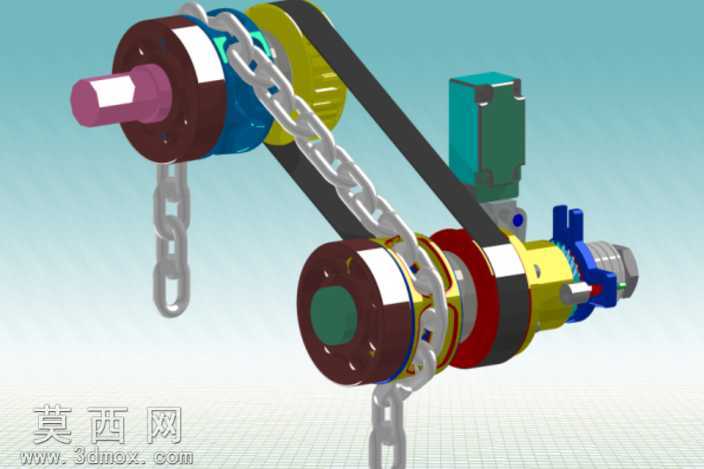

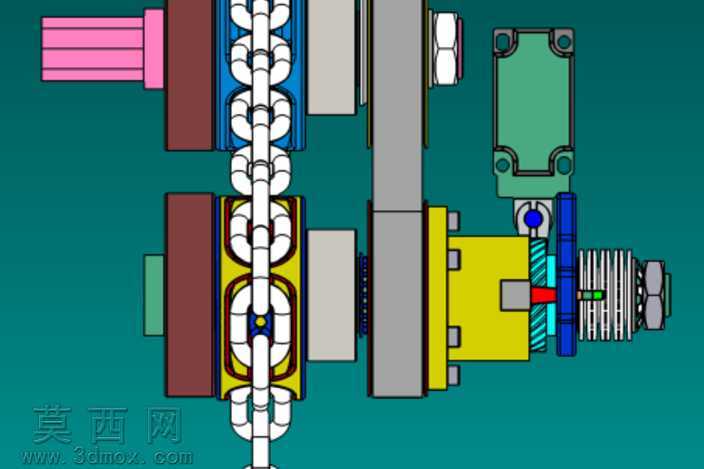

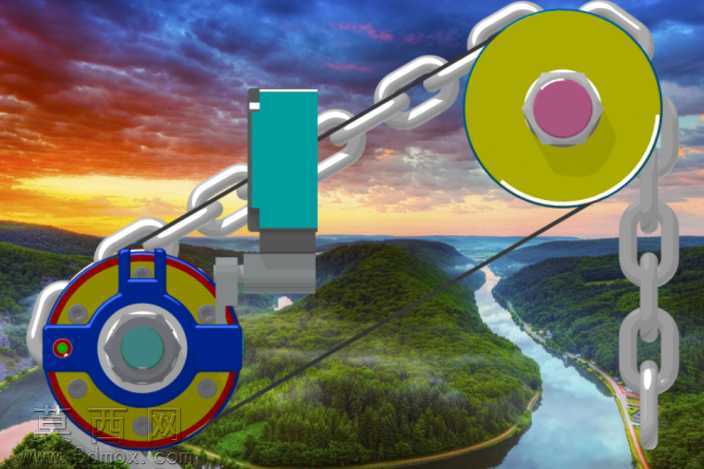

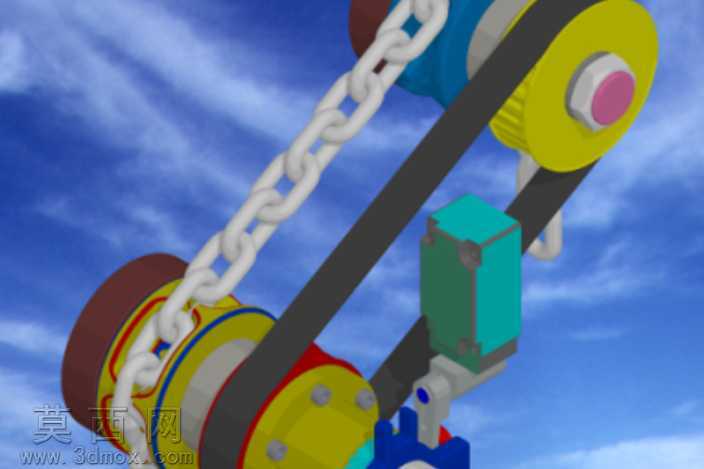

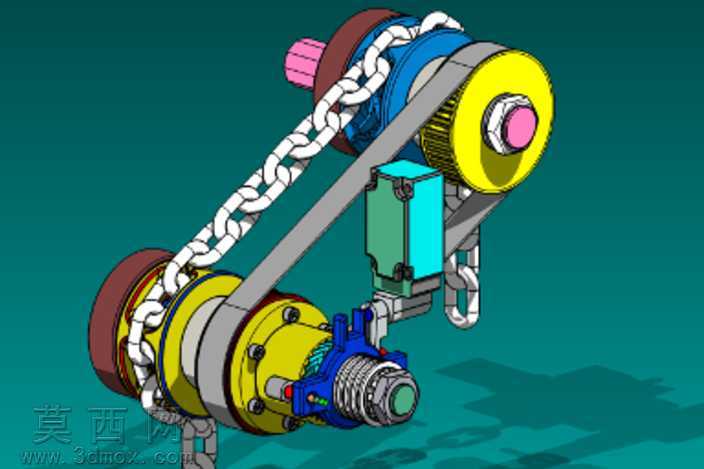

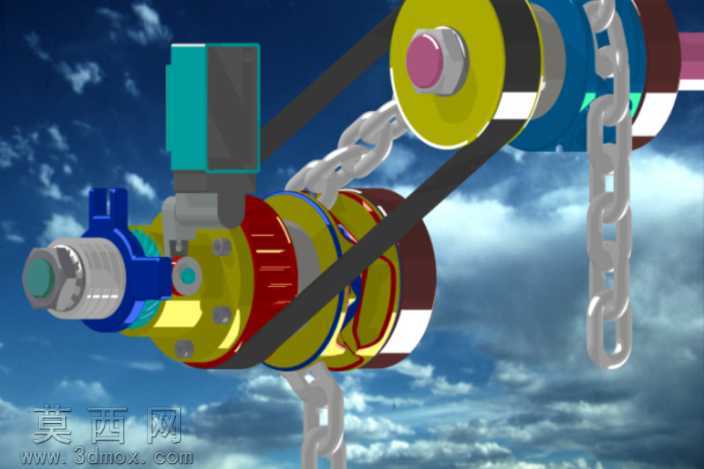

本作品采用三维建模软件完成整套链磨损监测指示机构的全参数化设计，建模阶段先完成核心零件的基准定位，以主链轮蓝色部件为装配核心，依次搭建黄色链轮、两个惰轮、同步带传动副的装配约束，所有轴类零件均添加同轴度、轴向限位的装配关系，保证机构运动仿真时无干涉错位。外观渲染阶段针对不同零件赋予差异化材质：主链轮与惰轮主体赋予金属漆面材质，表面做哑光金属质感处理，同步带赋予橡胶类磨砂材质，彩色磨损指示滑块分别赋予红、绿、橙等醒目纯色材质，蓝色壳体赋予工程塑料亮面材质，背景搭配天空环境贴图提升渲染真实感，通过光影调整突出各零件的轮廓层次与装配关系。结构设计上，黄色链轮连接传动轴，惰轮可绕轴自由旋转，内部斜齿轮副与磨损指示器可沿轴向位移，当链条因长期使用发生磨损伸长时，链条张紧力变化会推动斜齿轮副带动彩色指示滑块沿轴向移动，当磨损量达到设定阈值时，滑块触发壳体上的限位开关，发出磨损预警信号。设计过程中严格遵循ISO 7592链条测量标准，通过参数化控制指示滑块的位移行程对应链条磨损量的线性关系，可直观量化单位时间内的链条磨损率，辅助运维人员预判链条更换周期；同时同步带传动部分设计时限定内部纤维无延展、安装前无预紧载荷，额外配套张紧装置适配安装需求，机构预留了线性编码器的安装位，可拓展实现磨损数据的实时在线监测，还通过结构优化降低链条传动的冲击负荷，减少链穿故障风险，整体结构紧凑，监测逻辑直观，可直接集成到各类链传动设备中实现磨损状态可视化预警。
