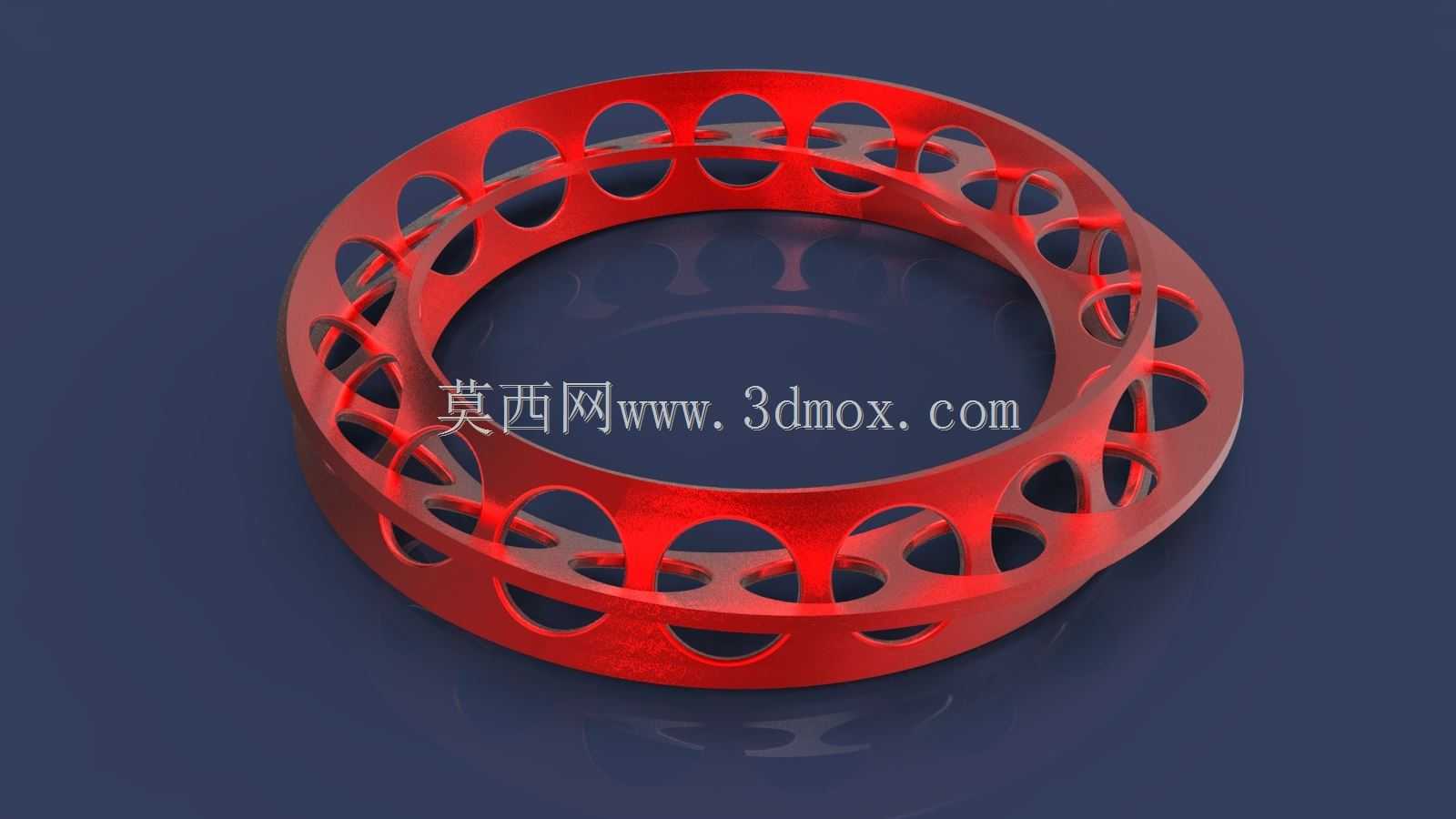

镂空环形机械结构件三维设计

　　这类带均匀镂空的环形结构件，常应用在需要兼顾减重与回转支撑的传动、限位场景中，比如高速回转机构的保持架组件、流体管路的整流支撑环、或是轻量化设备的环形连接基座。从结构功能来看，整圈均匀排布的镂空孔并非单纯为了视觉效果，每一处开孔的位置、弧度都经过受力校核：在回转工况下，环形件需要承受周向的交变应力，均匀分布的镂空可以在不降低整体环向刚度的前提下，大幅削减零件自身重量，降低回转过程中的转动惯量，减少驱动端的动力损耗，同时镂空结构也能为工况中的流体、碎屑提供流通通道，避免环形件与配合面之间出现杂物卡滞、积液积尘的问题。

　　设计这类环形件时，首先要确定的是安装边界尺寸：环形件的内外径公差需要和配合的轴、座孔严格匹配，通常采用基孔制或基轴制的过渡配合，保证安装后不会出现径向窜动；轴向的厚度尺寸需要根据实际受力载荷计算，过薄会导致环体受载后出现翘曲变形，过厚则会额外占用安装空间，违背轻量化的设计初衷。镂空孔的排布采用整圈等角度均分的方式，相邻孔之间的连接筋宽度保持一致，避免出现应力集中的薄弱位置，所有镂空的边缘都做了等半径的圆角过渡，消除机加工或成型过程中产生的锐边应力，同时也能减少装配过程中对操作人员、相邻密封件的划伤风险。

　　从实际使用场景出发，这类环形件如果用在轴承保持架位置，镂空的尺寸需要刚好容纳滚动体，同时预留出滚动体的转动间隙，保证滚动体在孔内可以顺畅回转，不会出现卡滞；如果用在管路的整流支撑场景，镂空的开孔率需要匹配管路的流体流量要求，避免开孔过小造成流阻增大，同时环体的材质需要根据流体介质选择耐腐蚀、耐温的牌号，保证长期使用不会出现锈蚀、变形。设计过程中需要反复校核环体在额定载荷下的形变量，尤其是高速回转场景下，离心力会对环体产生向外的扩张应力，镂空处的连接筋是受力的关键位置，需要通过有限元分析确认每一处筋位的应力值都在材料的许用应力范围内，避免长期运转出现疲劳断裂。

　　在建模过程中，这类环形件采用回转特征加阵列切除的方式构建，首先绘制环形的基础回转截面，确认内外径、厚度的基础尺寸后，绘制单个镂空孔的截面轮廓，通过圆周阵列的方式生成整圈的镂空结构，之后对所有锐边进行倒圆角处理，最后验证整体的质量、转动惯量参数是否匹配设计要求。需要注意的是，镂空孔与环体内外壁的连接位置要做相切过渡，避免出现直角连接造成的应力突变，同时环体的两个端面要保证平面度要求，确保安装后与相邻配合面可以完全贴合，不会出现局部间隙导致的受力不均。这类结构相比实心环形件，重量通常可以降低40%到60%，同时依然能保持足够的结构强度，在对设备重量有严格要求的航空、高速传动、轻量化自动化设备场景中有着广泛的应用空间。
