2.0升FIA SUPER 2000赛车活塞连杆组结构

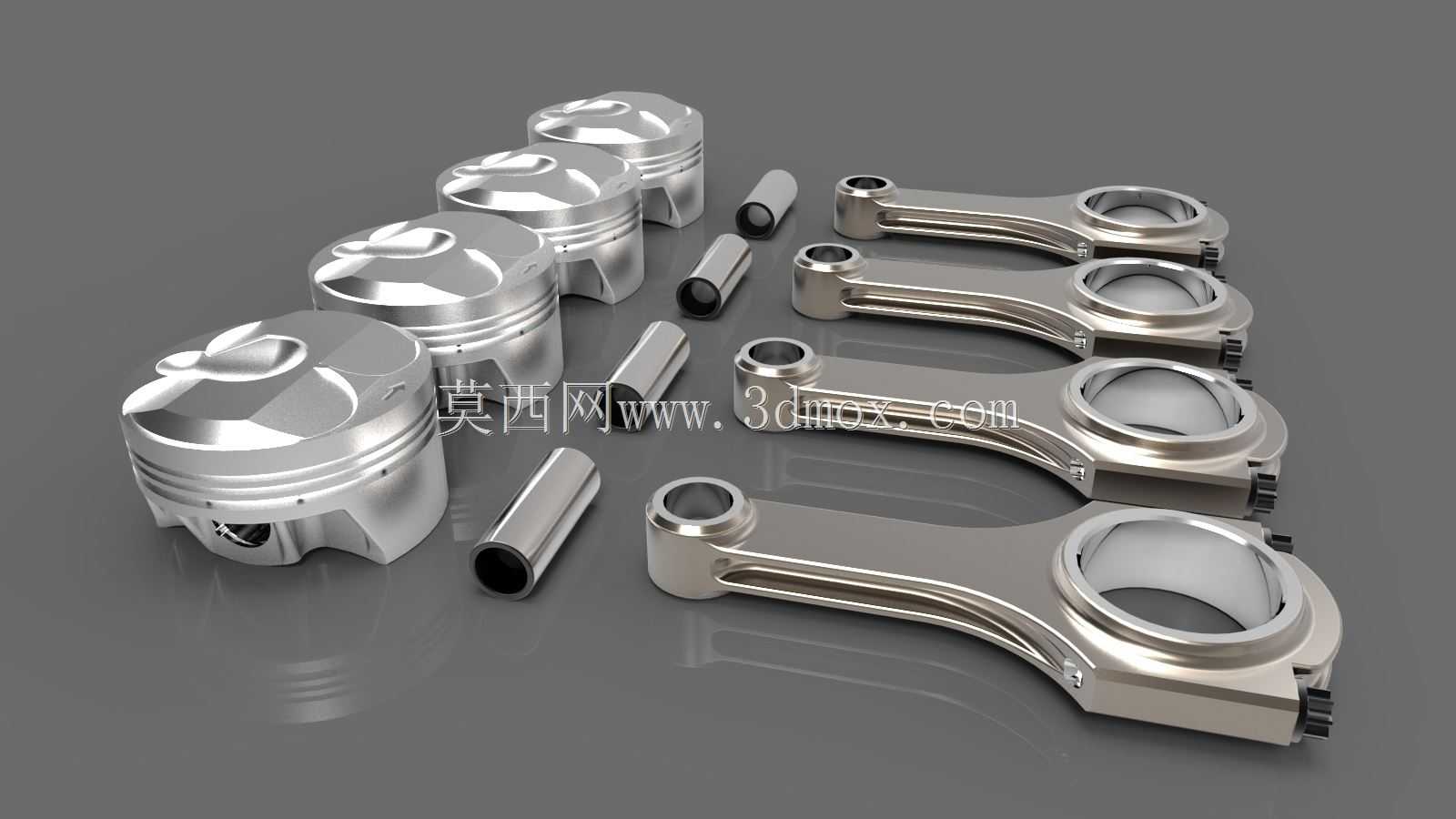

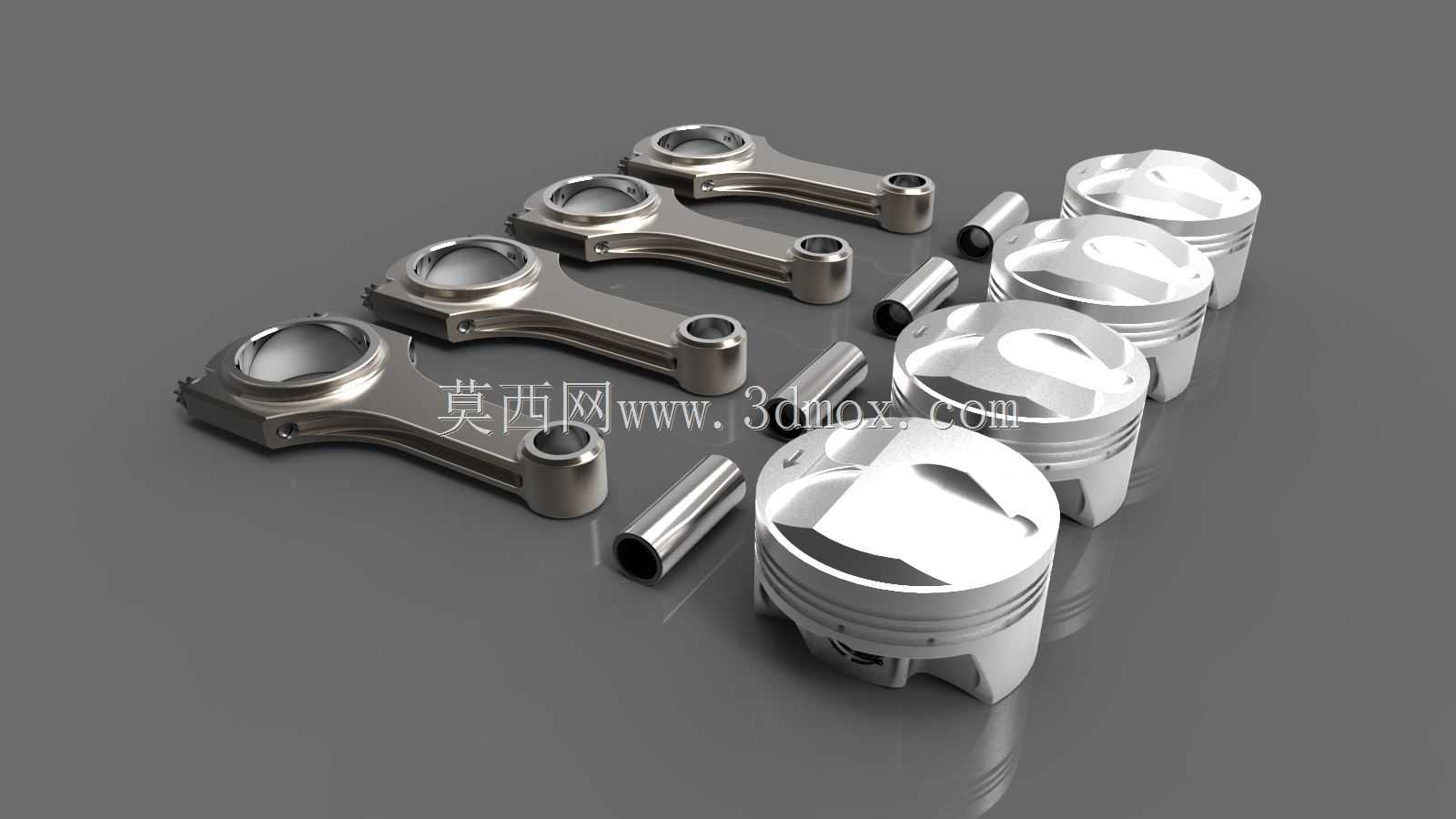

　　这套活塞连杆组件面向2.0升排量的FIA SUPER 2000规格赛事动力单元开发，适配场地拉力、房车赛等合规赛事的量产改装发动机工况，是曲柄连杆机构中将燃烧做功的直线往复运动转化为曲轴旋转扭矩输出的核心承载部件。整套组件包含四组锻造活塞、对应剖分式连杆、全浮式活塞销，匹配直列四缸发动机的缸心距布局，单缸活塞的顶面采用非对称凹坑设计，可在赛事规定的压缩比限值内优化燃烧室挤流形态，配合高角度凸轮轴的配气正时，抑制高转速区间的爆震倾向，同时规避气门与活塞顶面的运动干涉，活塞环岸采用三道环槽设计，顶环为氮化钢质气环，二环为锥面刮油气环，油环采用组合式钢带油环，可在高转速下维持可靠的缸壁密封，减少窜气量与机油消耗。

　　活塞裙部采用石墨涂层的型线优化设计，冷态下预留0.02-0.03mm的配缸间隙，热膨胀后可与缸壁形成均匀的承压面，避免高侧压下的拉缸故障，活塞销座处镶嵌有铜镍合金衬套，配合全浮式活塞销可在活塞销座与连杆小头端自由转动，销孔两端设置有卡簧槽，通过弹性挡圈限制活塞销的轴向窜动，避免销端刮蹭缸壁。配套的连杆采用锻钢材质的工字形截面设计，相比等截面圆杆结构可在相同重量下提升40%以上的抗弯抗扭刚度，适配赛事发动机8000rpm以上的持续高转速工况，连杆大头采用斜剖分设计，剖分面加工有定位锯齿，可在连杆螺栓预紧后保证大头孔的圆度，避免高速旋转下的连杆盖错位，大头孔内镶嵌有钢背铜铅合金轴瓦，轴瓦表面镀有软质减磨层，

　　可在曲轴主轴颈的高速摩擦下形成稳定的油膜承载，连杆小头端压入有锡青铜衬套，衬套上加工有集油孔，可通过曲轴箱飞溅的润滑油润滑活塞销与衬套的摩擦副。整套组件的安装边界严格匹配对应缸体的缸径、曲轴曲柄销直径、活塞压缩高度参数，活塞顶面的凹坑深度与燃烧室容积匹配，装配后可达到赛事规则要求的压缩比，连杆的中心距尺寸经过严格分组，同组连杆的重量差控制在5g以内，活塞的重量也按尺寸分组选配，可降低曲轴旋转时的不平衡量，减少高转速下的发动机振动。在实际赛事工况中，这套组件需要承受燃烧爆发时最高120bar以上的缸压，以及往复运动产生的交变惯性力，因此所有部件的圆角过渡处都经过喷丸强化处理，消除加工应力集中点，提升部件的疲劳寿命，

　　活塞的冷却采用缸体喷油嘴冷却方案，活塞内腔设计有专门的导油结构，可将喷油嘴喷出的冷却机油引导至活塞环岸与销座位置，带走高负荷下的热量，避免活塞顶部过热导致的材料强度下降。建模过程中严格还原了各部件的配合公差，活塞销与销座的配合间隙、连杆大头与曲柄销的配合间隙、活塞环的开口间隙都按赛事级发动机的装配标准做了参数预留，各部件的运动仿真可完整模拟从下止点到上止点的全行程运动，验证活塞与气门、缸壁、燃烧室的间隙是否符合设计要求，也可用于曲柄连杆机构的动力学仿真分析，计算不同转速下的惯性力、侧压力、轴承载荷参数，为后续的曲轴强度校核、平衡轴设计提供数据支撑。
