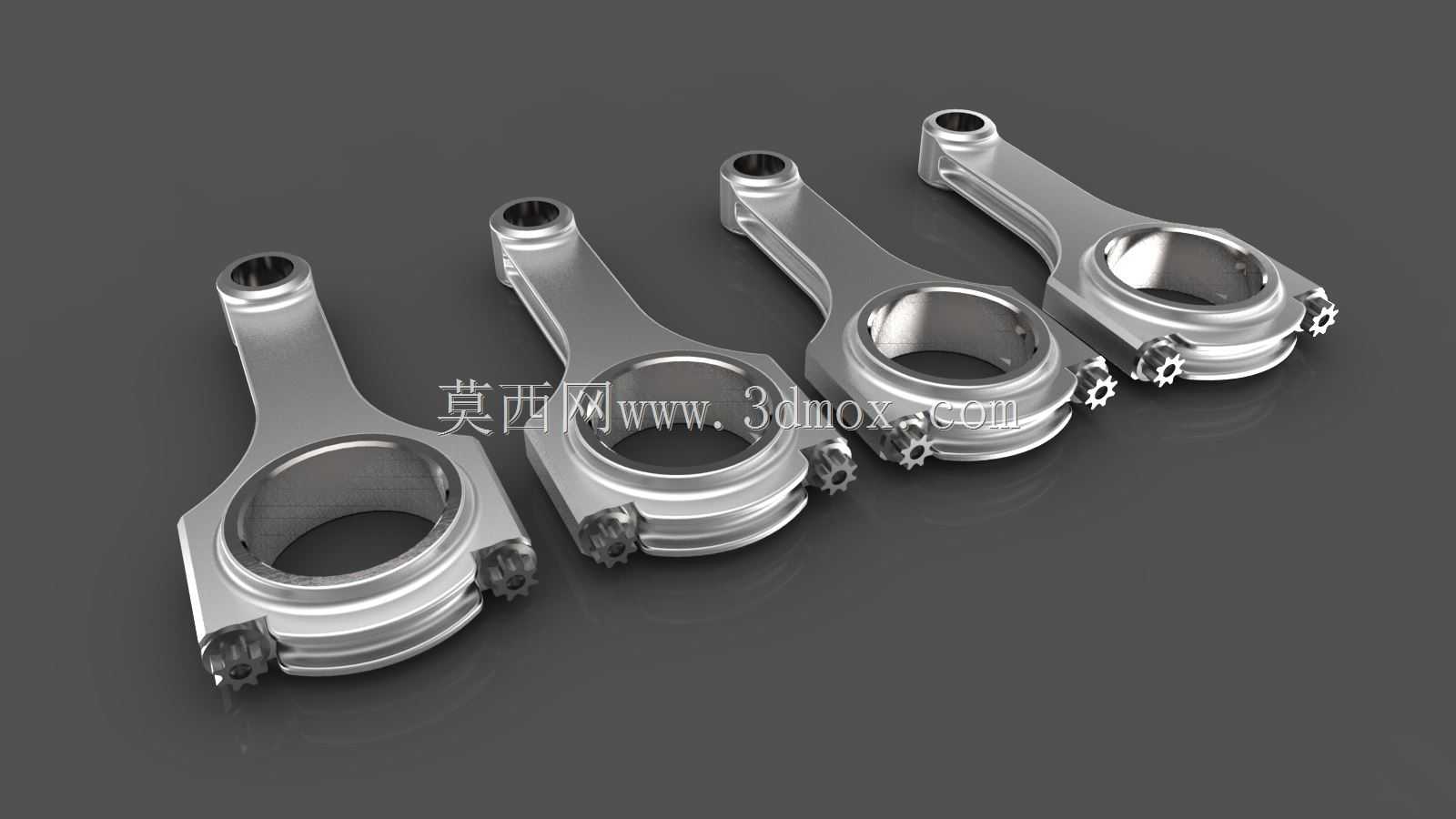

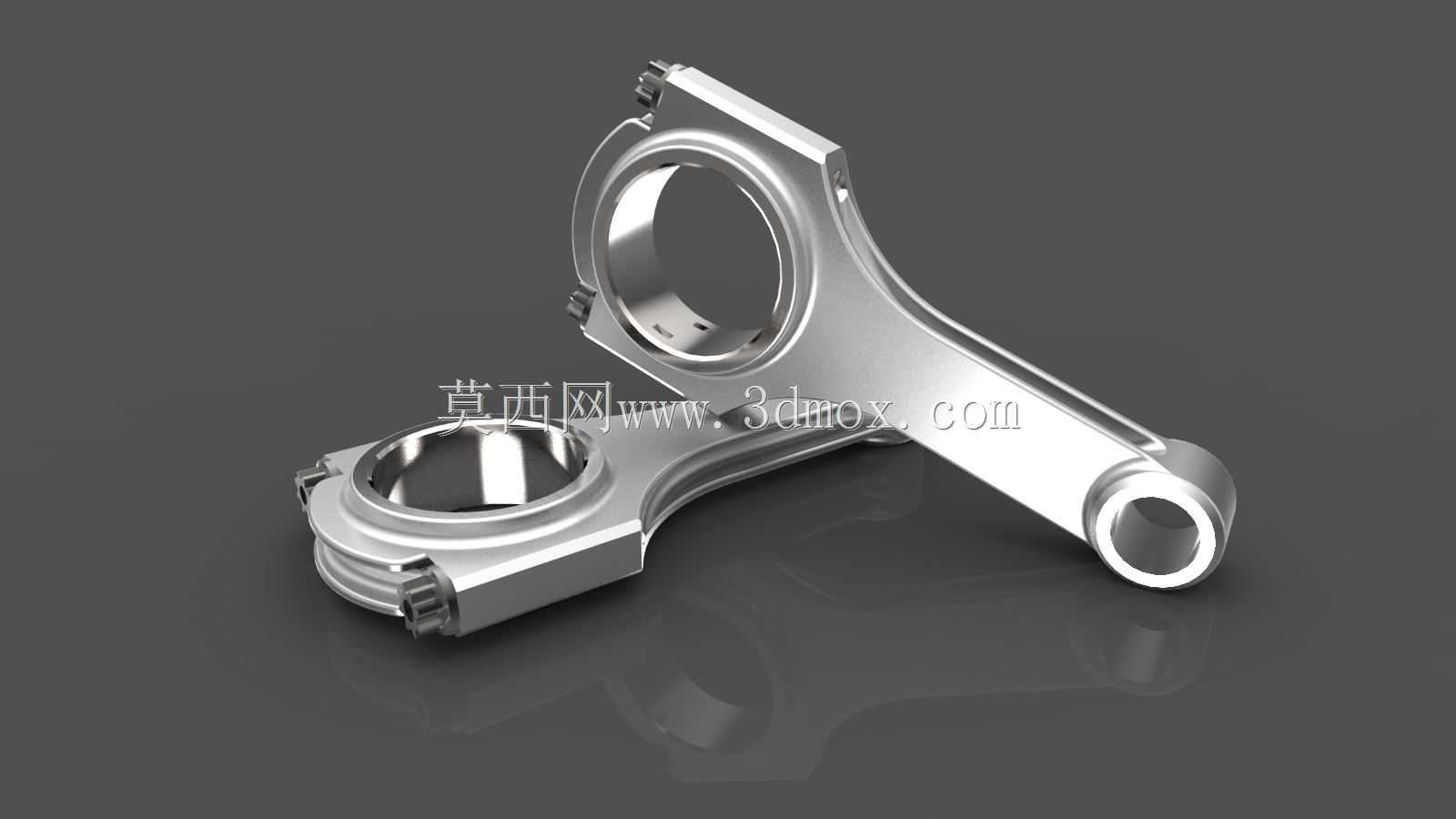

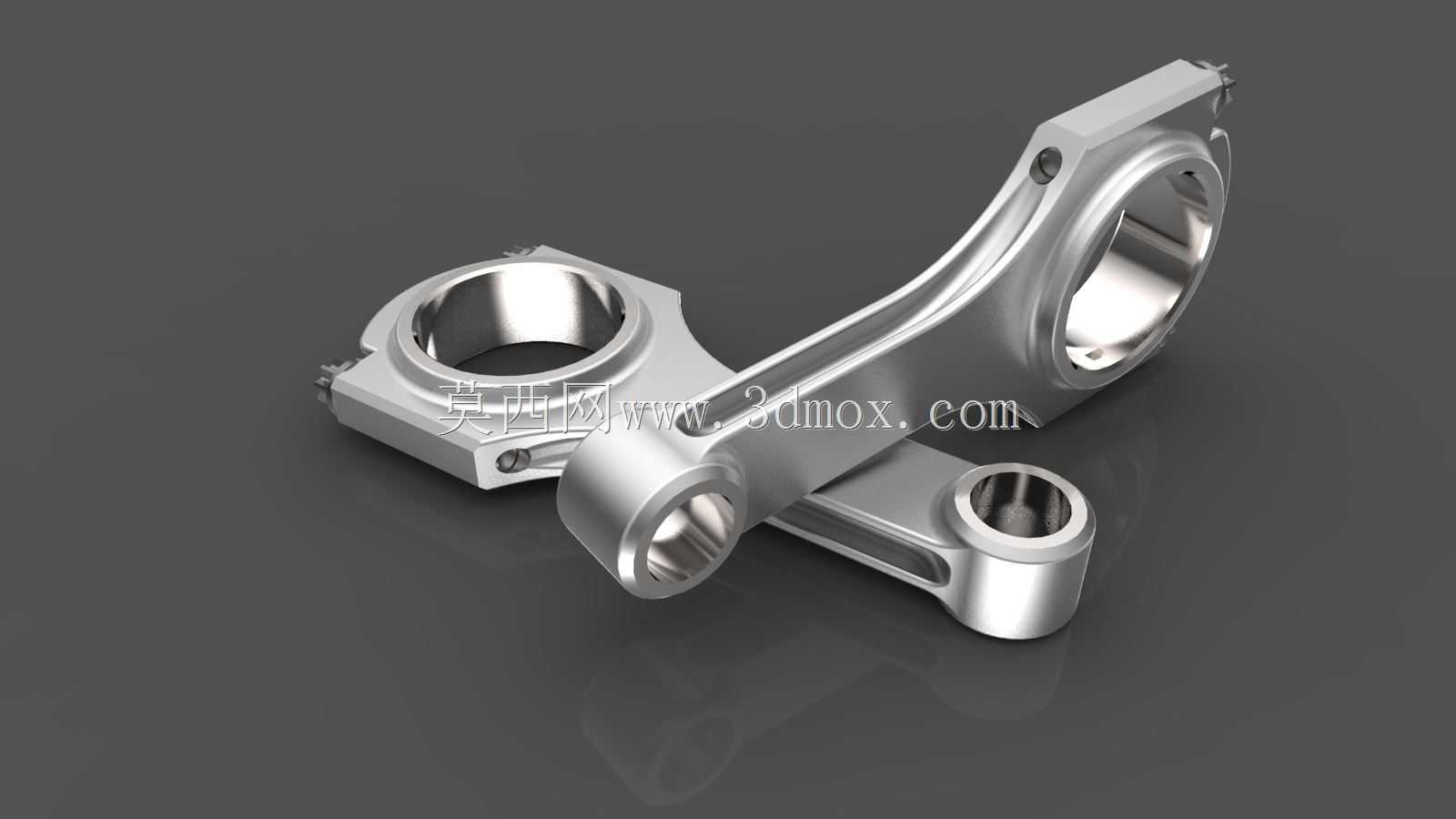

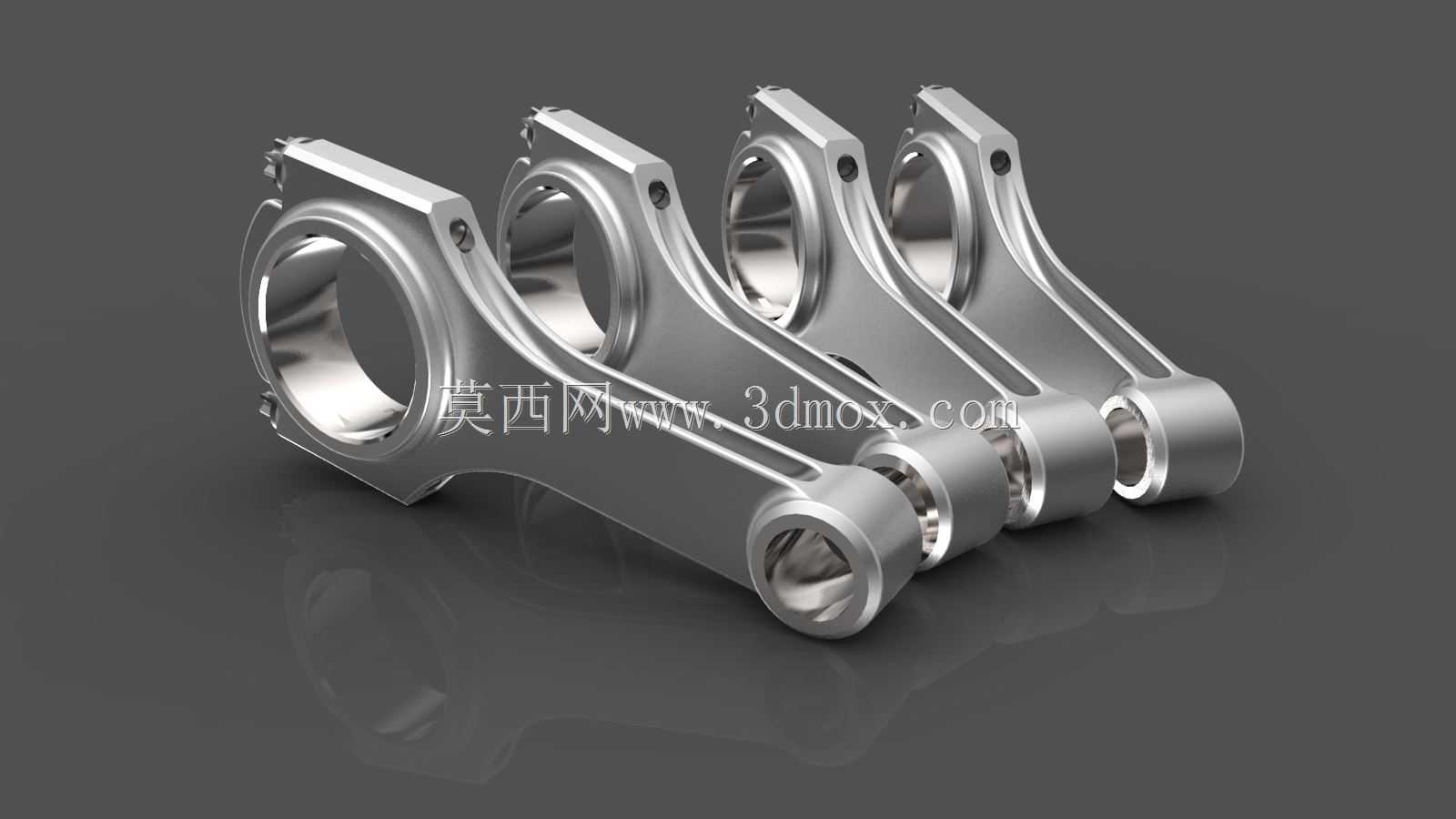

H型截面发动机连杆结构设计

项目分类:发动机 发布时间:2021-11-12 ID:393086
  • H型截面发动机连杆结构设计
  • H型截面发动机连杆结构设计
  • H型截面发动机连杆结构设计
  • H型截面发动机连杆结构设计

  在往复式内燃机的动力传递链路里,连杆是衔接活塞销与曲轴曲柄销的核心受力构件,其结构合理性直接决定动力转换效率、整机运转可靠性与服役寿命。本次呈现的H型截面连杆,是针对高强化内燃机工况优化的结构方案,区别于传统工字型截面连杆,H型截面的结构设计在轻量化与刚性平衡上做了针对性调整,适配升功率更高的汽柴油发动机使用场景。

  从实际装机工况来看,这类连杆需要承受活塞往复运动传递的爆发压力,同时在曲轴旋转过程中承受交变的拉压载荷、横向惯性力与摆动产生的附加弯矩,尤其是高转速工况下,连杆自身质量带来的惯性载荷会成倍提升,因此结构设计阶段需要在保证足够强度、刚度的前提下尽可能降低往复运动质量,以此减小曲轴轴颈的载荷冲击,降低整机振动水平。H型截面的杆身设计,通过两侧对称的加强筋结构,在不额外增加杆身整体壁厚的前提下,提升了杆身在摆动平面与垂直摆动平面的抗弯截面模量,相比同重量的传统截面连杆,其抗侧向弯曲的能力提升明显,能够有效避免高负荷下杆身出现失稳变形的问题。

  从结构细节来看,连杆小头端采用整圆式衬套安装孔设计,用于压装铜基合金衬套,与活塞销形成滑动摩擦副,小头端的油孔位置与活塞内部冷却油道对应,能够将压力机油引导至衬套摩擦面,形成稳定润滑油膜,降低活塞销与衬套的磨损速率。大头端采用平切口或斜切口的分体式结构(本次方案为平切口适配设计),通过高精度定位螺栓实现连杆盖与杆身的刚性连接,接合面的加工精度需要控制在微米级,保证装配后大头孔的圆度与圆柱度满足轴瓦安装要求,避免轴瓦出现偏磨、烧蚀的故障。杆身到大小头的过渡区域采用大圆角平滑过渡,避免应力集中导致的疲劳裂纹萌生,这一区域也是连杆疲劳强度校核的关键位置,在建模阶段需要对过渡圆角的曲率做连续化处理,保证曲面曲率无突变,匹配有限元分析的网格划分要求。

  在安装边界尺寸上,这类连杆的大小头中心距是核心安装参数,直接决定发动机的压缩比与活塞行程匹配关系,设计阶段需要严格控制中心距的尺寸公差,同时小头孔内径、大头孔内径的尺寸与形位公差需要与选配的活塞销、曲轴曲柄销尺寸对应,保证合理的配合间隙。连杆螺栓的安装孔位置度需要严格管控,避免装配后螺栓承受附加剪切力,螺栓预紧力需要按照工艺要求分步骤拧紧,保证连杆盖与杆身的接合面压力均匀分布。杆身的截面尺寸沿着中心距方向做渐变处理,靠近大头端的截面尺寸略大于小头端,匹配不同位置的受力分布规律,让材料利用率达到最优水平。

  从应用场景覆盖来看,这类H型截面连杆不仅适配传统乘用车、商用车的内燃发动机,在改装类高功率发动机、小型通用动力机械、非道路移动机械的动力单元中也有广泛应用,其结构设计的核心逻辑是在有限的机体安装空间内,最大化提升构件的承载能力,同时降低往复运动质量,提升发动机的转速响应速度。在三维建模过程中,需要重点关注各配合面的尺寸精度、过渡曲面的连续性,以及重量配平的设计,同批次连杆的重量差需要控制在很小的范围内,避免发动机运转时出现不平衡振动。建模时需要同步考虑加工工艺的可行性,比如杆身的拔模角度、大小头端面的加工余量、螺栓孔的加工工艺性,保证设计结构能够通过常规锻造、机加工工艺实现量产,避免出现无法加工的结构特征。

  在实际选型匹配过程中,需要根据发动机的最大爆发压力、最高转速、活塞组件重量等参数,校核连杆的压缩疲劳强度、拉伸疲劳强度以及螺栓连接的可靠性,H型截面的结构形式相比传统截面,在同等重量下能够承受更高的爆发压力,因此更适合高强化程度的动力单元,同时其对称的截面结构也便于锻造工艺的模具设计,降低锻造过程中的成型难度,减少毛坯内部的锻造缺陷,提升成品的合格率。
