柑桔提取物螺旋输送处理装置结构

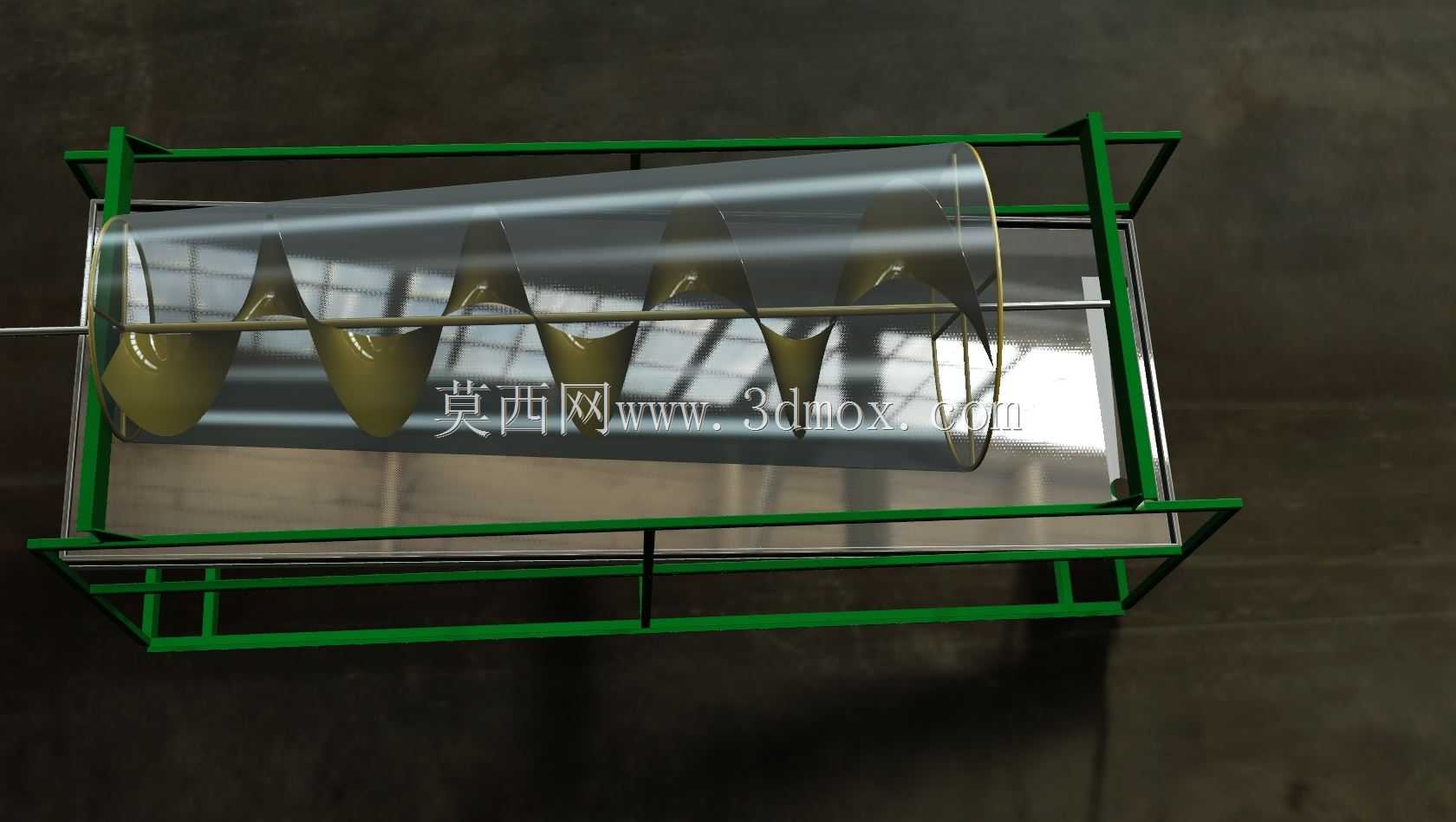

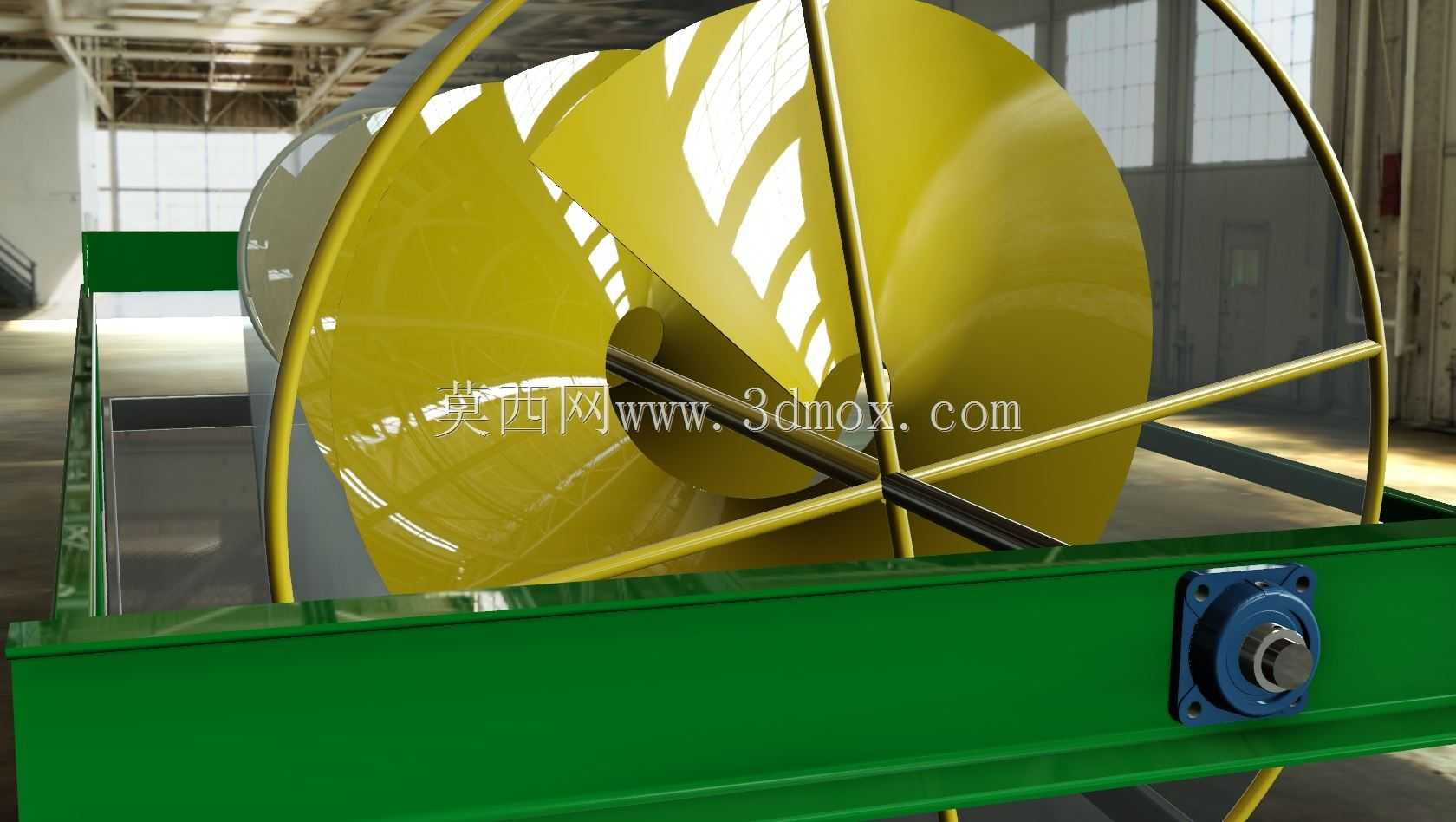

　　这套螺旋输送结构主要面向柑桔深加工萃取工段的物料转运需求，在植物提取生产线上，承担浸提后柑桔果渣、萃取液混合物料的匀速推送作业，可衔接破碎单元、浸提罐与固液分离设备，避免物料在工段衔接处出现堆积、堵料问题，适配柑桔类果胶、黄酮类提取物的连续化生产流程，也可通过调整螺旋转速适配不同含水率的果渣输送工况。从结构设计逻辑来看，核心推送部件采用大直径连续螺旋叶片，叶片表面做圆弧过渡处理，没有直角积料死角，推送柑桔果渣这类含纤维、带一定粘性的物料时，不会出现纤维挂壁、物料卡滞的问题；螺旋主轴采用空心轴设计，在保证整体扭转刚度的前提下降低了转动惯量，启动与调速阶段的负载冲击更小，两端配套带座外球面轴承，轴承座直接固定在两侧绿色机架的安装面上，

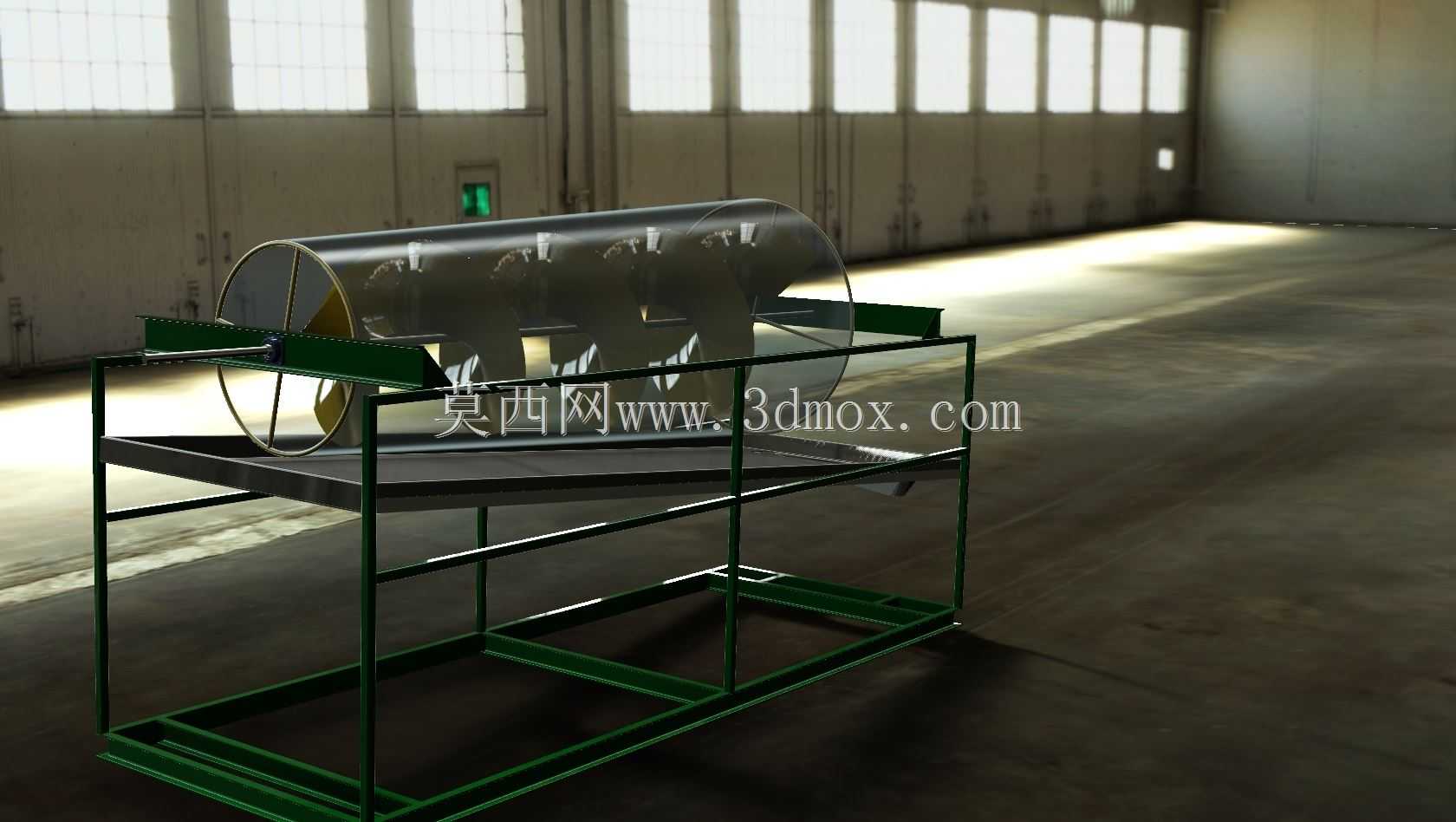

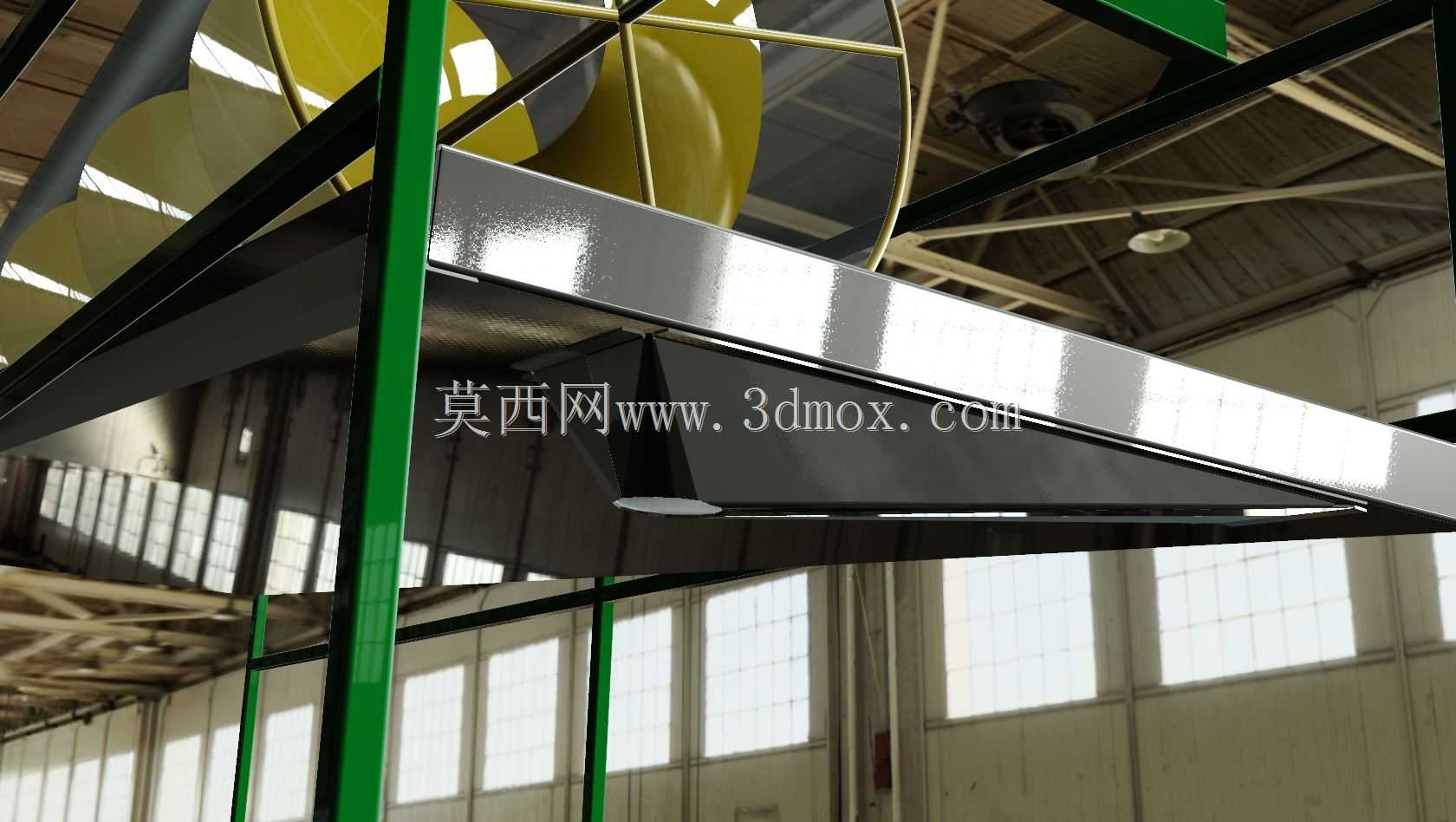

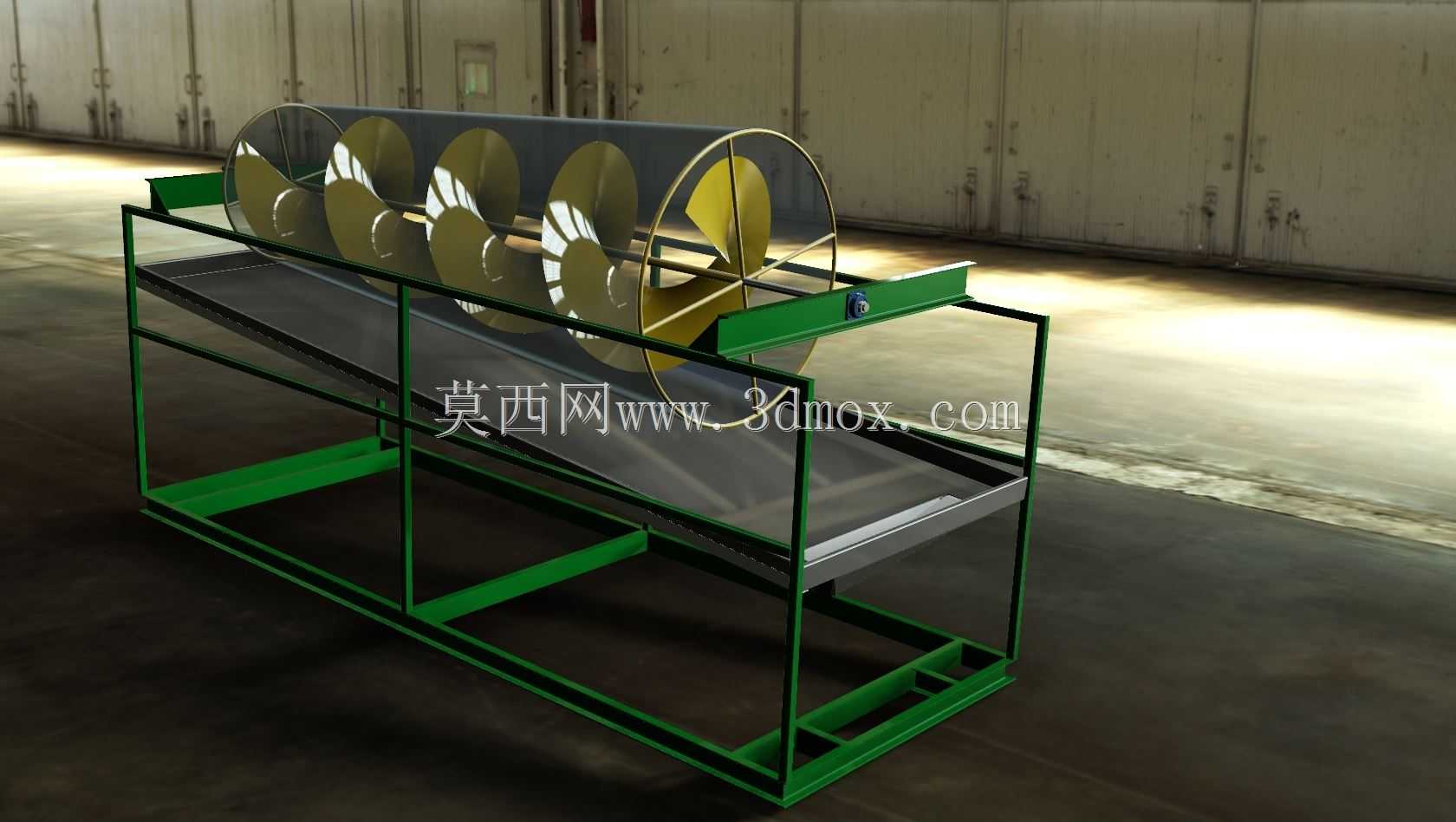

　　安装时可通过轴承座的调节螺栓微调主轴同轴度，补偿机架焊接加工带来的形位公差，降低现场安装的调试难度。槽体部分采用U型截面设计，槽体上沿加装圆形防护栏，既可以防止输送过程中物料飞溅外溢，也能作为日常巡检时的防护结构，避免操作人员意外接触转动的螺旋部件；槽体底部预留了排液接口，可在输送过程中初步沥出物料夹带的游离萃取液，减少后续固液分离单元的处理负荷。安装边界方面，整套装置的机架采用标准矩形钢管焊接成型，底部预留了与车间地面预埋板连接的螺栓孔位，安装时不需要额外做复杂的基础改造，可直接架设在浸提工段的设备层平台上；设备进料端对应上方浸提罐的出料口位置，预留了方形法兰接口，可直接与上游设备的出料管道对接，

　　出料端的落料口高度可根据下游分离设备的进料高度做小幅调整，适配不同布局的生产线排布。在功能特性上，螺旋叶片的螺距采用等距设计，推送过程中物料的移动速度稳定，不会出现物料挤压结块的问题，针对柑桔提取物生产的卫生要求，所有与物料接触的部件表面都做了抛光处理，粗糙度满足食品接触设备的要求，日常生产结束后可直接通过高压水枪冲洗槽体内部，没有清洁死角，不会出现物料残留变质影响下一批次生产的问题。设计过程中重点考虑了果渣类物料的输送特性，没有采用普通螺旋输送机常用的小直径叶片设计，而是加大了叶片直径与槽体的间隙，避免长纤维柑桔果渣缠绕在主轴与叶片的连接位置，同时螺旋叶片与主轴之间采用满焊连接，焊接位置打磨平滑，不存在缝隙藏料的问题；

　　驱动端的连接位置预留了减速电机的安装法兰，可根据生产线的产能需求匹配不同功率的驱动单元，不需要对主体结构做额外改动，通用性较强。实际生产应用中，这套结构除了用于柑桔提取工段的物料输送，也可适配其他果蔬类提取生产线的渣料输送，只要调整螺旋转速即可适配不同物料的输送量要求，设备运行过程中噪音低，转动部件的维护点集中在两端轴承位置，日常巡检只需要定期检查轴承的润滑状态与密封件磨损情况即可，维护工作量远小于斗式提升、皮带输送这类同产能的输送设备，尤其适合植物提取车间这类有一定湿度、存在少量腐蚀性萃取液的生产环境。
