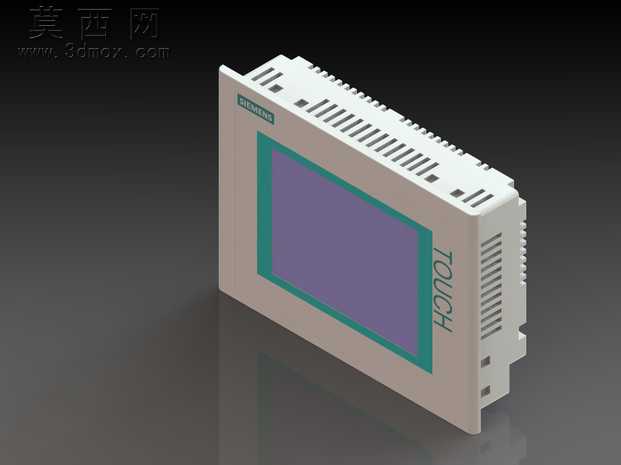

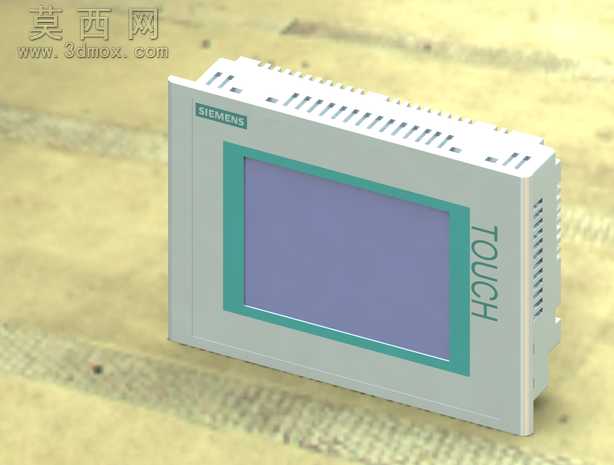

西门子TP177微型触摸屏三维数模

本模型为西门子TP177微型触摸屏的高精度三维数模，建模过程严格参考实物外观与安装尺寸进行1:1还原，整体采用SolidWorks进行参数化建模，所有特征均保留可编辑参数，方便后续根据实际项目需求调整安装位、接口尺寸等细节。建模初期先梳理产品的结构层级，将整体拆分为前面板触控区域、中框壳体、背部散热结构、侧边安装卡扣、顶部接线端子区域几个独立模块，分别完成各模块的草图绘制、特征拉伸与切除，再通过装配约束完成整体拼接，确保各部件的配合间隙与实物一致。材质渲染阶段，前面板边框采用哑光浅灰塑料材质，触控屏幕区域添加半透明磨砂玻璃质感，还原屏幕未点亮时的深紫灰视觉效果，边框上的SIEMENS标识与TOUCH字样采用浮雕贴图处理，还原丝印标识的凹凸质感；背部的散热格栅做了等距阵列的细槽特征，每个槽位的倒角、深度都与实物匹配，侧边的安装固定卡扣做了细微的拔模斜度处理，还原注塑件的工艺特征，顶部的接线端子区域做了简化但保留了接口的排布位置与外形轮廓，满足装配场景的使用需求。设计过程中重点还原了该款触摸屏的轻薄化外观特征，前面板的青绿色装饰边框做了精准的配色与圆角处理，四个边角的圆弧过渡自然，壳体的分模线位置做了细微的凸棱处理，还原真实注塑壳体的工艺细节。模型整体布线规整，没有冗余的几何特征，在保证外观还原度的同时控制了文件体量，既可以用于工业自动化产线的三维布局演示、工控柜的装配干涉检查，也可以用于工控相关的教学演示、方案展示场景，能够直观呈现该款微型触摸屏的安装尺寸与外观形态，帮助工程师在项目设计阶段快速完成触控设备的布局规划，提前排查安装空间不足、接口干涉等潜在问题，缩短项目前期的方案验证周期。
