旋转轴接口检测用印刷电路板组装模型

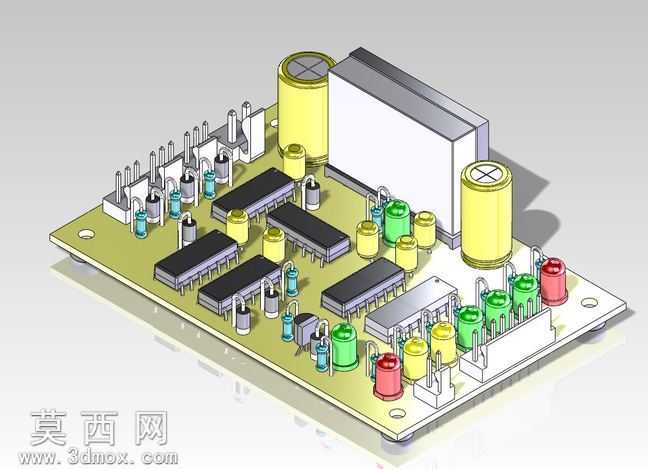

本模型为面向旋转轴与接口信号检测场景设计的印刷电路板组装三维模型，完整还原了PCB板载元件布局与装配结构，建模过程严格遵循电子电路装配的常规设计逻辑，对板上各类元器件的外形、安装位置、引脚排布做了精细化还原。模型中包含标准DIP封装的集成电路、发光二极管、T9晶体管、电解电容、瓷片电容、各类接插件与接线端子，所有元件的尺寸比例均参考真实电子元器件参数设定，板体本身的安装孔位、走线区域轮廓也做了清晰呈现，能够直观展现常规控制类PCB的装配完成状态。建模时针对不同元件做了差异化的材质表现：PCB基板采用常规玻纤板的哑光黄绿色材质，电解电容外壳做了亮黄色与红色的区分，集成电路塑封外壳为哑光黑色，金属引脚做了镀锡的亮银色金属质感处理，接插件的金属部分与塑料基座也分别赋予对应材质，整体渲染效果贴近真实电路板的视觉观感，能够清晰区分不同元件的类型与安装位置。该模型的设计初衷是验证三维建模软件完成简易PCB装配设计的可行性，还原自定义控制板的装配形态，可用于模拟控制板在设备中的安装适配场景，帮助设计者提前确认板上元件与周边设备结构的干涉情况，也可作为电子装配类教学演示的可视化素材，直观展示印刷电路板上不同电子元件的排布方式与组装完成后的整体形态，为简易控制板的结构设计、安装空间校核提供直观的三维参考。
