1英寸外螺纹接口前置粗滤装置结构

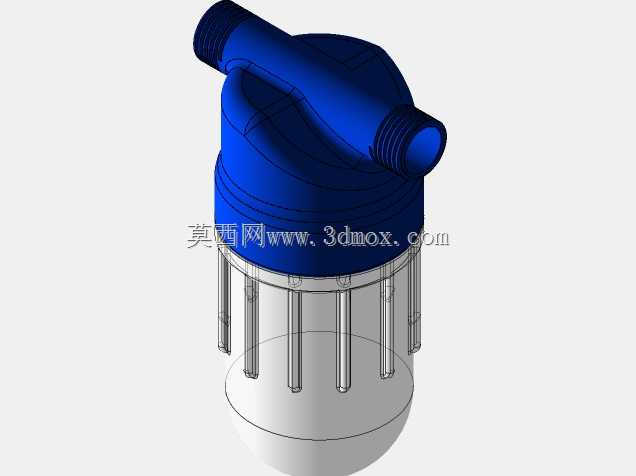

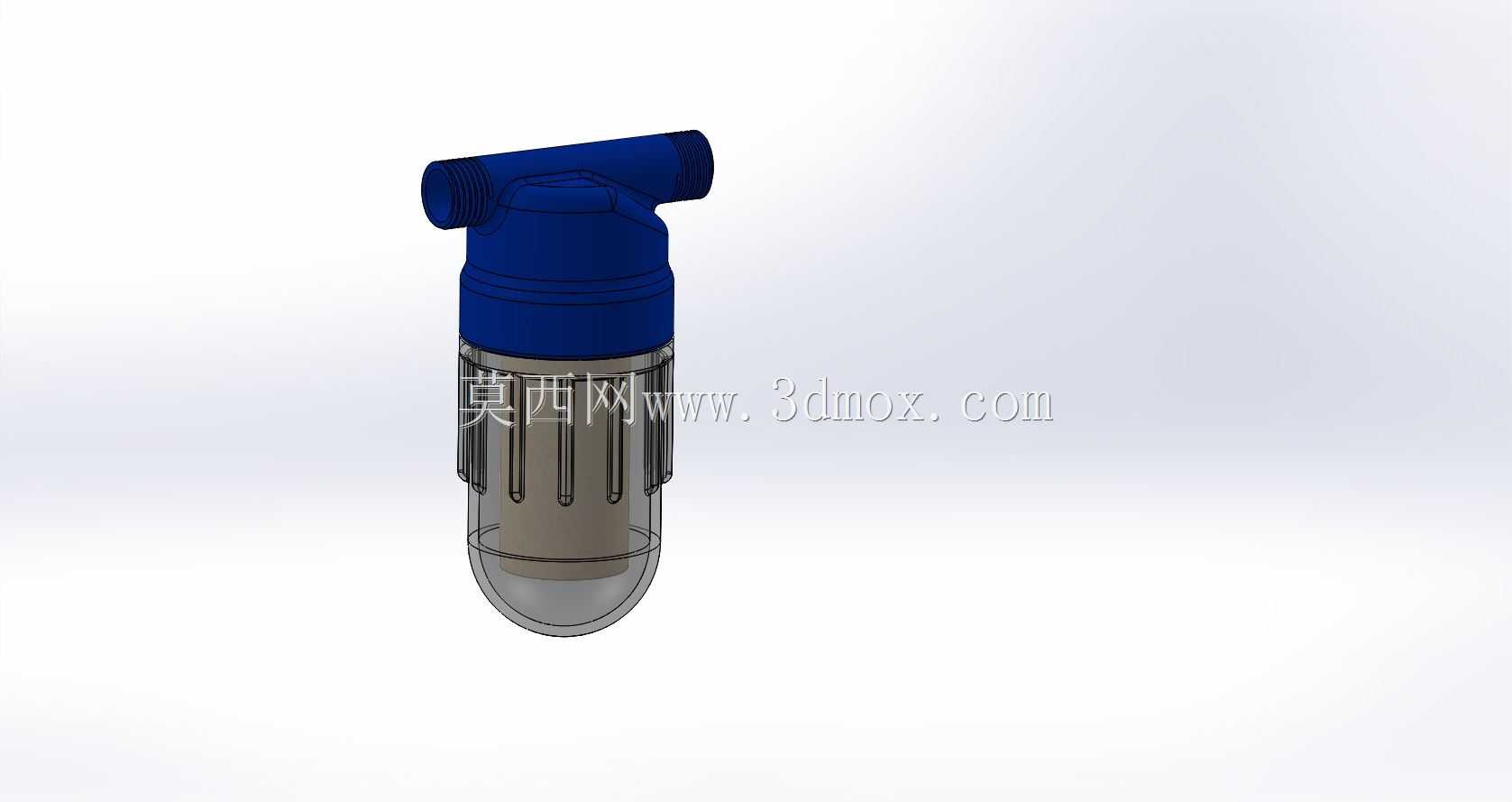

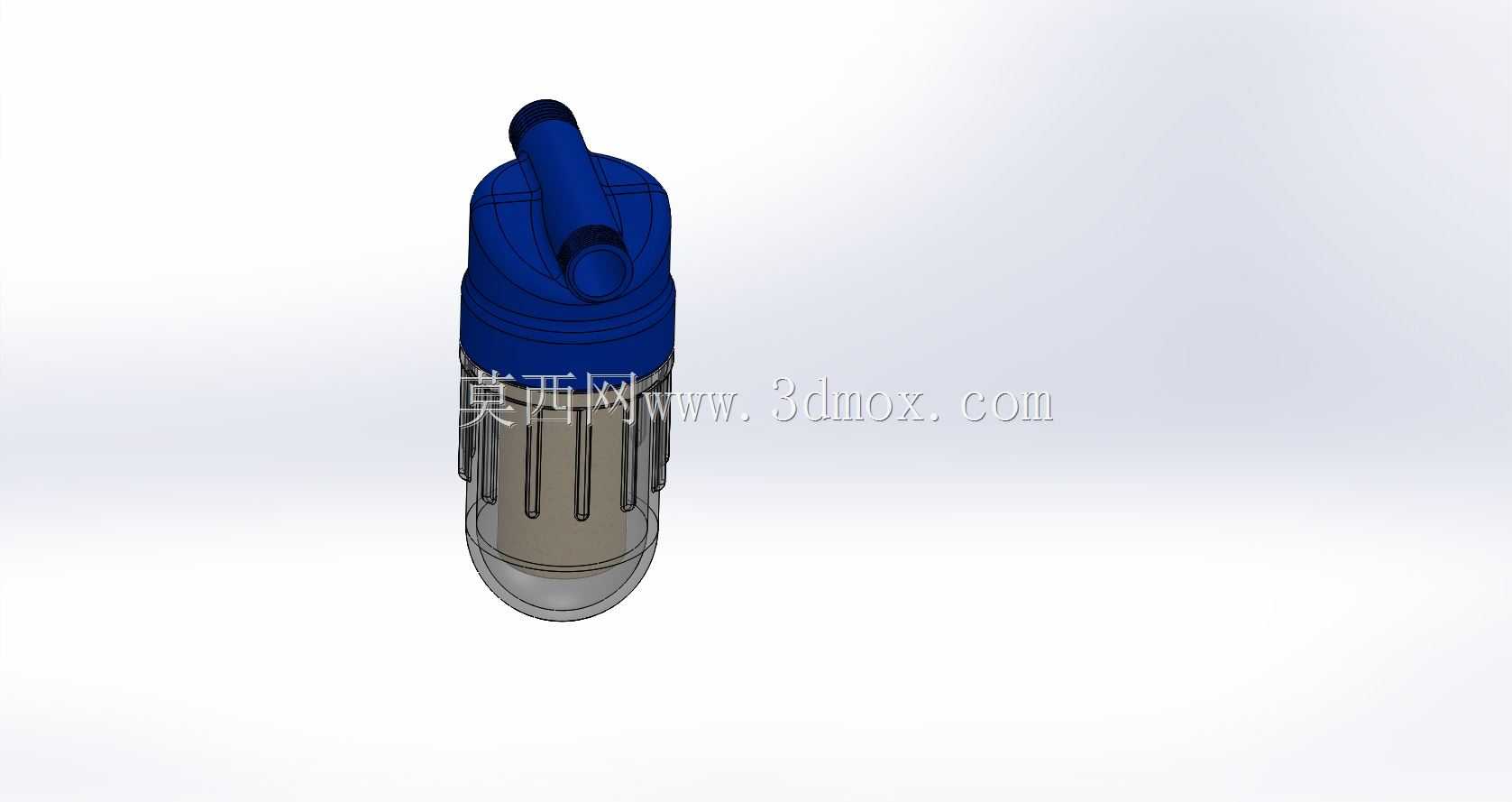

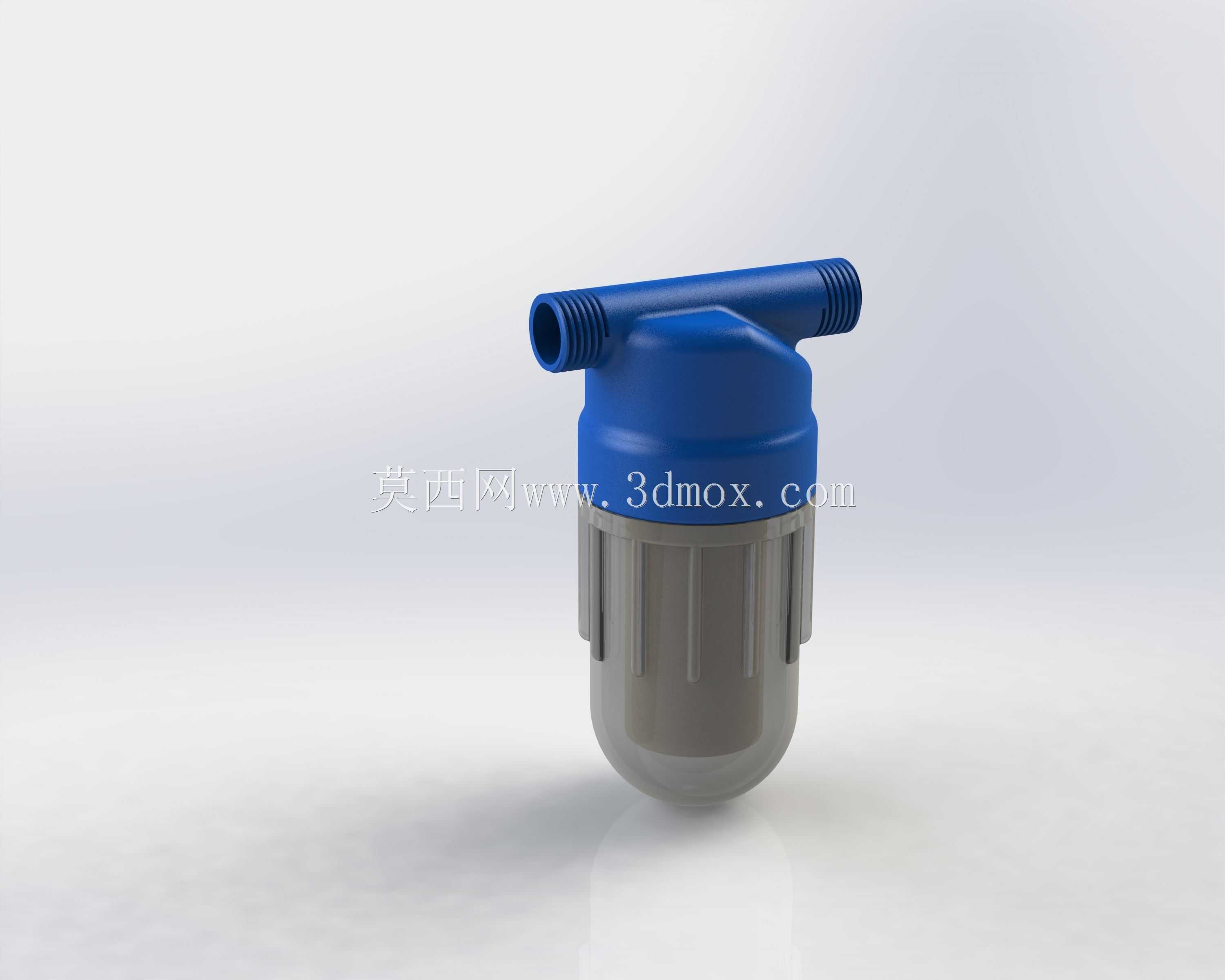

　　在民用供水、小型工业循环水、园艺灌溉、设备冷却水回路这类对流体洁净度有基础要求的场景里，前置粗滤装置是管路系统里最容易被忽略但又不可或缺的基础部件，这款带1英寸外螺纹接口的粗滤器，就是针对小通径直连管路场景设计的过滤单元。从实际使用场景来看，这类粗滤器通常安装在管路进水端最靠前的位置，用来拦截流体里携带的大颗粒杂质，比如供水管网里的泥沙、铁锈碎屑，灌溉水里的砂石、植物残体，冷却循环水里的焊渣、密封带残段，避免这些硬质颗粒进入后端的精密阀门、仪表、窄流道配件或者用水设备，造成流道堵塞、密封面划伤、运动部件卡滞这类常见故障。从功能特性上看，这款粗滤器采用上下分体式结构，上盖部分为蓝色工程塑料材质，

　　集成了两个同轴线水平布置的1英寸外螺纹接口，接口外壁加工有标准管螺纹，安装时不需要额外转接接头，直接缠好生料带就能和对应规格的内螺纹管路对接，两个接口呈一字型排布，和常规直通过滤阀的安装逻辑一致，不需要改变原有管路的走向，替换同规格旧件的时候适配性很强。滤杯部分采用半透明的灰色工程塑料材质，日常巡检的时候不需要拆开设备，直接透过杯壁就能观察到内部截留杂质的堆积量，判断是否需要排污或者清洗滤芯，这种半透明设计在民用入户水过滤、小型设备配套场景里实用性很高，能大幅降低日常维护的判断成本。滤杯和上盖的连接部位设计了多道竖向防滑筋，徒手就能完成拧开和紧固的操作，不需要借助管钳这类工具，日常拆洗的时候不会因为施力不当造成塑料壳体开裂，

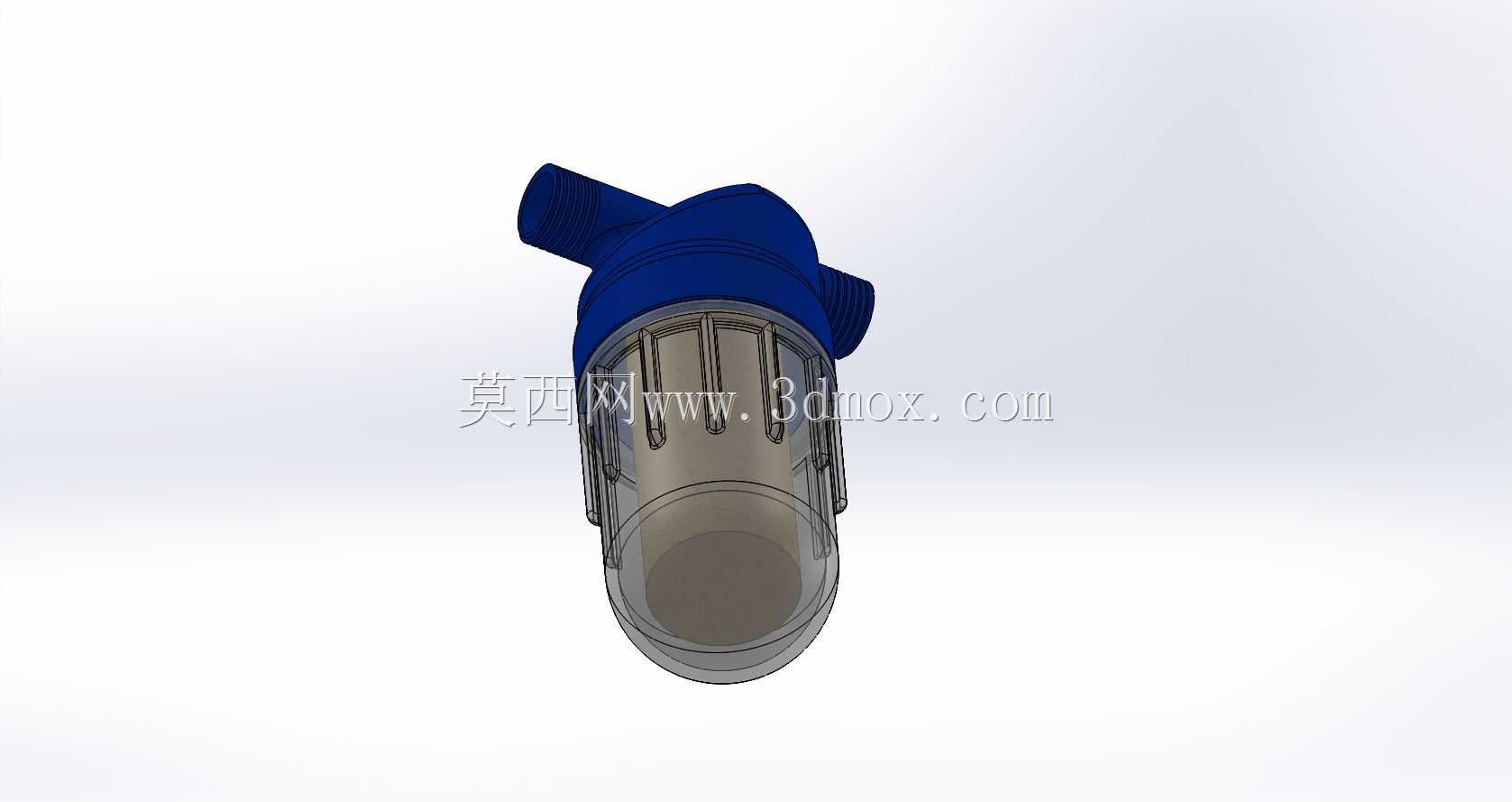

　　也不会在壳体表面留下工具夹持的划痕。从设计思路层面拆解，这款粗滤器的结构完全围绕小流量管路的低成本、易维护需求展开，没有设计复杂的自动排污结构，也没有加装压差检测部件，整体结构件数量少，装配工序简单，能有效控制生产制造成本，适合大批量配套在对成本敏感的民用、小型商用设备上。上盖顶部做了圆弧过渡造型，没有直角应力集中区域，在承受管路水压的时候，应力能均匀分散到整个上盖曲面，避免长期承压后出现局部开裂的问题；两个外螺纹接口的根部做了加厚凸台设计，安装拧动的时候，扭矩不会直接作用在壳体和接口的连接薄壁处，降低安装时接口断裂的风险。滤杯底部做了圆弧收底设计，没有直角积污死角，截留的大颗粒杂质会自然沉积在杯底最低处，清洗的时候只需要拧下滤杯，

　　用清水冲洗就能把沉积的杂质冲干净，不需要额外刷洗边角。从安装边界和尺寸适配的角度看，这款粗滤器的两个接口中心距适配常规1英寸直通管路的安装间距，安装后整体向下延伸的滤杯长度，预留了足够的徒手拧动操作空间，安装时不需要在滤杯下方预留额外的工具操作空间，只需要保证滤杯下方留有能容纳手部拧动的净空即可，适合安装在空间紧凑的管路井、设备机箱内部、橱柜下方这类狭窄位置。接口的外螺纹为标准圆柱管螺纹，和市面上常见的PVC给水管件、铜质管件、PPR转接头都能兼容，不需要定制特殊转接件。在实际选型搭配的时候，这款粗滤器适配的管路公称通径为1英寸，适合流量在每小时几立方的小流量回路使用，过滤精度由内部配套的滤网决定，常规配套的大孔径滤网能拦截粒径1毫米以上的固体颗粒，完全满足前置粗滤的防护需求，不会因为滤网过密造成过大的流阻影响管路正常供水。流体从一端接口进入滤腔后，会顺着上盖的导流结构进入滤杯外侧，穿过滤网后从另一端接口流出，杂质被拦截在滤网和滤杯之间的腔体内，这种外进内出的流道设计，能让杂质自然沉降到滤杯底部，不会一直附着在滤网表面造成滤网堵塞，延长单次清洗的使用周期。壳体选用的工程塑料材质具备不错的耐水腐蚀性能，不会像金属滤壳那样长期接触水后出现锈蚀、析出杂质的问题，也不会和水里的常见弱酸碱成分发生反应，适配民用供水、常规冷却水、园艺灌溉等多种流体介质，适用场景覆盖范围很广。
