环形铰接U形连接接头组合结构

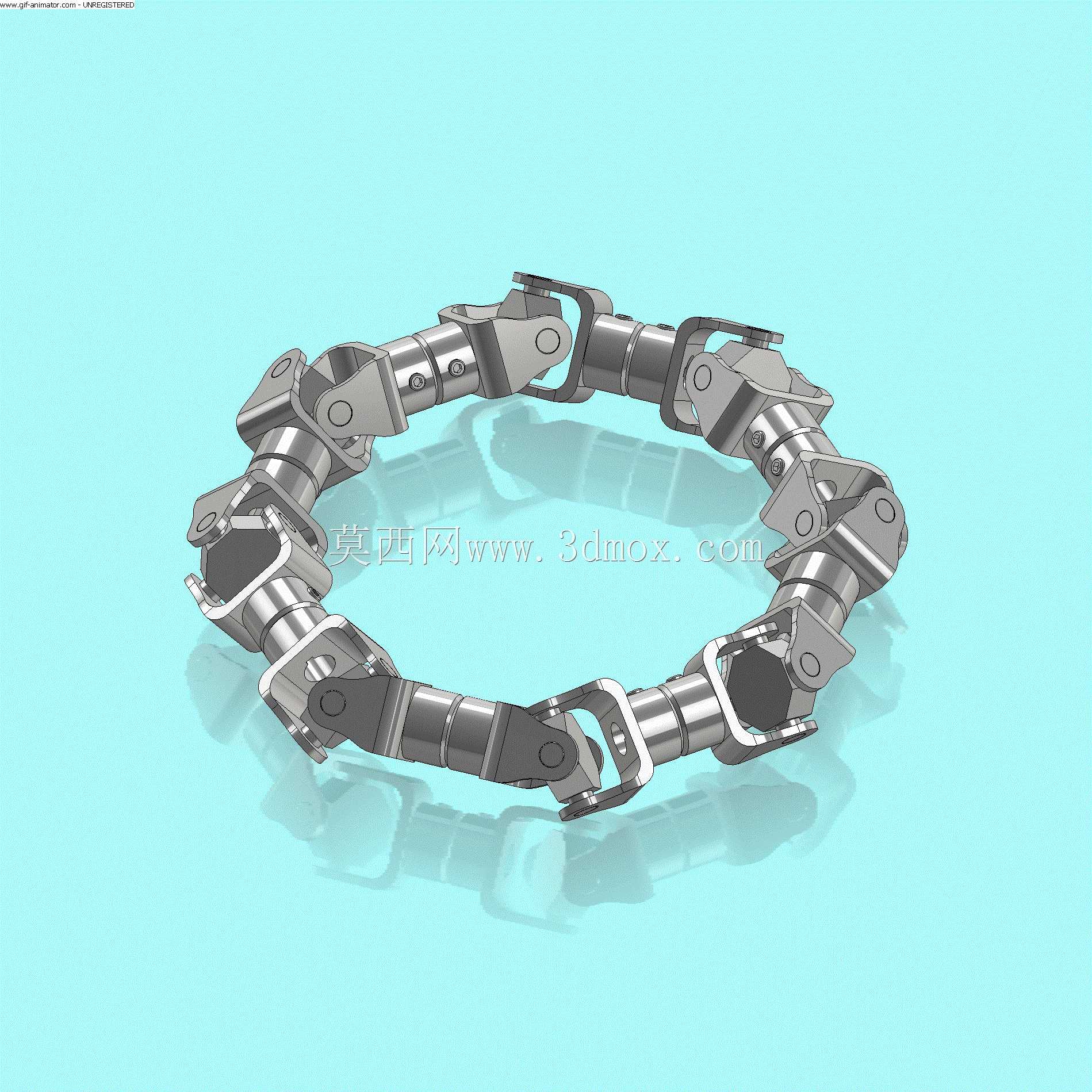

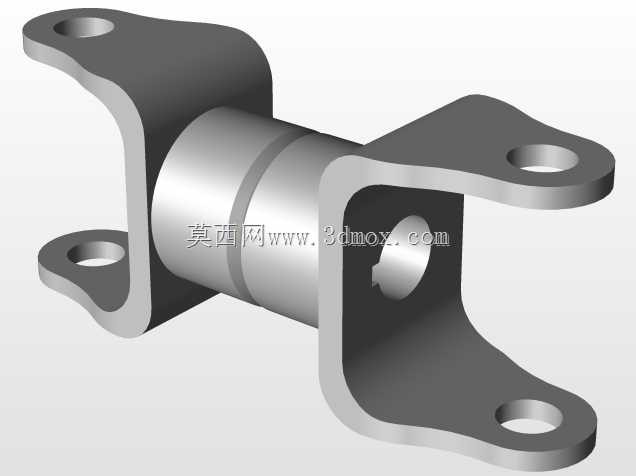

　　这类环形排布的U形铰接接头组合，常应用在需要柔性环形传动、周向柔性夹持或者柔性环形支撑的工况场景中，比如特种输送设备的柔性牵引环段、小型工装的周向抱紧机构、柔性定位夹具的环形调节段，也可作为小型铰接链条的结构验证样件，用于测试多节铰接结构在环形闭合状态下的转动自由度、间隙累积误差以及受力后的形变情况。从结构设计来看，每一个单元接头都采用U形叉座配合销轴的经典铰接形式，相邻单元通过销轴穿接后可实现单平面内的相对转动，多节单元首尾衔接后形成闭合的环形结构，整体可在一定范围内实现径向的形变调整，适配不同直径的抱紧或者牵引需求。设计过程中首先要确定单个U形接头的叉口开档尺寸，这个尺寸直接决定了相邻接头的装配间隙，

　　开档过小会导致相邻接头转动卡滞，开档过大则会造成环形整体的晃动量超标，一般会根据销轴直径预留0.02-0.05mm的配合间隙，保证转动顺滑的同时控制累积间隙。销轴的固定方式采用端部铆接或者卡簧限位，避免环形结构在反复弯折受力时销轴脱出，每个U形接头的本体都做了等强度设计，叉臂位置的厚度与中间连接段的截面尺寸匹配，保证受力时各位置的应力水平均匀，不会出现局部应力集中导致的断裂。从安装边界来看，单个U形接头的轴向长度决定了环形结构闭合后的最小直径，当所有接头都转动到同一直线方向时，环形结构达到最小收拢直径，当接头之间呈一定角度偏转时，环形直径可相应扩大，这个调节范围是设计初期需要重点核算的参数，

　　需要匹配实际工况中需要适配的工件直径范围或者牵引轮的槽径尺寸。这类铰接接头组合在实际使用中，铰接位置的润滑是维护重点，因为多节铰接点在环形反复弯折过程中会持续产生摩擦，如果没有预留润滑槽或者润滑空间，长期运行后会出现磨损加剧、转动卡滞的问题，所以在每个U形接头的叉座与销轴配合位置，都设计了微小的储油凹槽，可在装配时填充润滑脂，延长铰接结构的使用寿命。另外，接头的接触面都做了倒角处理，避免相邻接头转动时出现棱边剐蹭，同时也能降低装配难度，销轴的两端都做了沉头设计，保证环形结构的外表面没有突出的尖锐部分，避免运行过程中刮碰周边的设备部件或者操作人员。在受力特性上，这类环形铰接结构主要承受周向的拉力以及径向的抱紧力，

　　所以每个接头的受力方向都是沿环形切线方向，设计时需要校核U形叉臂在受拉时的张开变形量，避免拉力过大导致叉臂张开、销轴脱出，同时也要校核销轴的剪切强度，保证在额定拉力下销轴不会出现剪切断裂。不同于普通的传动链条，这种环形接头组合的单元长度更短，铰接点更密集，所以整体的柔性更好，可适应更小直径的弯折轮，同时环形闭合的结构不需要额外的连接扣，安装时直接套入对应位置即可，拆装维护也更加方便。在实际的工装夹具应用中，这类结构常作为柔性抱箍使用，配合张紧机构可实现对不同直径圆柱形工件的抱紧固定，相比刚性抱箍，它的适配范围更广，抱紧力分布也更加均匀，不会出现局部压力过大损伤工件表面的情况。在小型柔性输送场景中，这类环形铰接结构可作为牵引构件，带动挂载的工件沿环形轨道运行，因为铰接点转动灵活，运行过程中的噪音更小，传动也更加平稳。建模过程中需要重点关注每个铰接副的配合约束，保证所有接头转动到极限位置时不会出现干涉，同时要核算环形闭合后的总长度误差，因为多节单元的长度累积误差会直接影响环形的实际周长，进而影响张紧度的调节范围，一般会在其中一个接头上设计长度微调结构，补偿加工和装配带来的尺寸误差。
