背负式喷雾器锥型四孔金属喷嘴结构

　　这款锥型四孔喷嘴主要适配背负式喷雾器，是农林植保作业、卫生防疫消杀场景中常用的药液雾化终端部件，直接决定喷雾作业的覆盖范围、雾滴粒径均匀度与药液利用率。从实际作业场景来看，这类喷嘴需要兼顾低压工况下的雾化效果与防堵塞性能，毕竟田间作业时药液常混有少量药渣或杂质，四孔分流的结构设计能在同等通流面积下降低单孔堵塞概率，即便其中一个孔被杂质卡滞，其余孔位仍可维持基本喷雾功能，避免作业中途频繁停机清理。

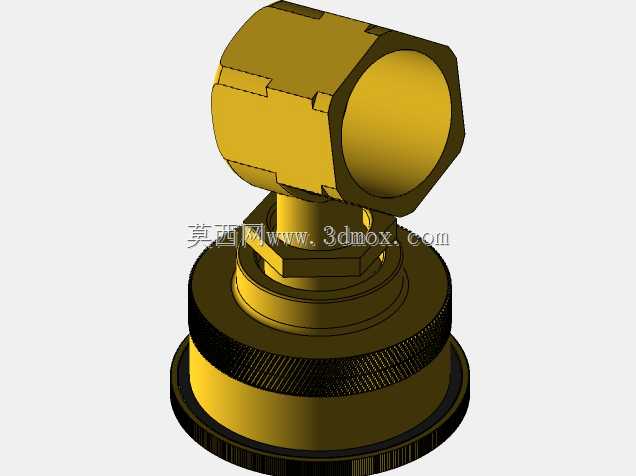

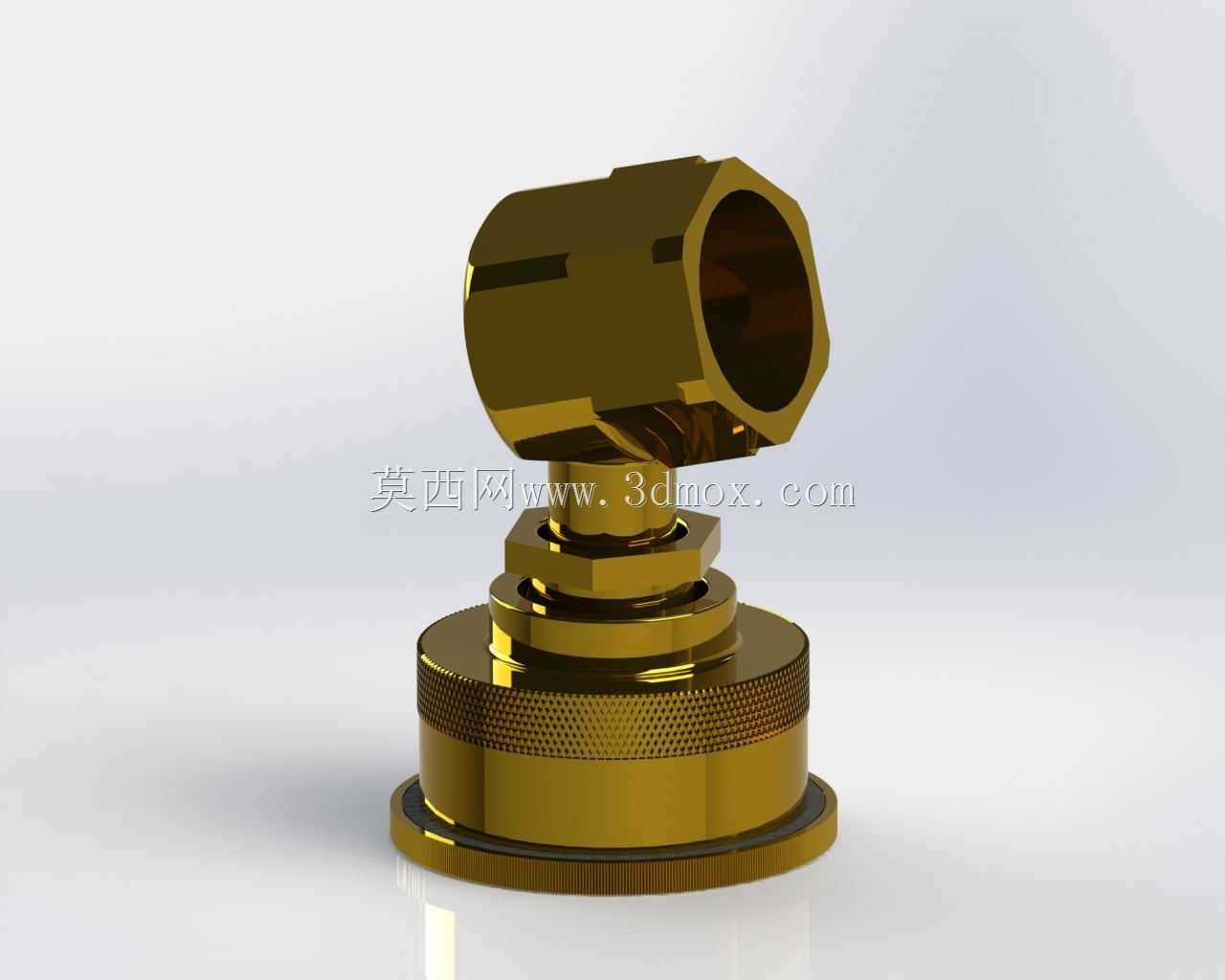

　　从结构设计逻辑来看，整体采用黄铜材质加工，上部为内六角螺纹连接端，可直接与喷雾器的出液管路接头旋合，连接螺纹采用常规管路通用规格，无需额外转接件即可适配多数主流背负式喷雾器的喷杆端部，安装时仅需用扳手卡紧上部六角面即可完成紧固，拧紧力矩控制在合理范围即可避免螺纹滑牙，同时保证密封面贴合无渗漏。中部设置了滚花调节螺母，作业人员可徒手旋转该螺母，调整喷嘴内部涡流腔的间隙，以此改变雾锥角度与射程——旋紧螺母时间隙缩小，雾锥角变小、射程变远，适合对高处作物或远距离目标喷施；旋松螺母时间隙增大，雾锥角变大、覆盖幅宽增加，适合近距离对低矮作物做全面喷施，调节过程中无需借助工具，可在作业行进间快速调整，适配不同田块的作业需求。

　　下部的喷嘴底座带有滚花纹理，既方便拆装时的手部施力，也能在底座与喷杆端面之间预留密封垫片的安装位置，密封面采用平面贴合设计，搭配常规橡胶密封垫即可耐受0.2-0.6MPa的常规工作压力，不会出现药液侧漏问题。四孔喷孔采用锥型导流设计，每个喷孔的入口处都做了圆弧过渡处理，避免药液流经时产生紊流导致的雾滴大小不均，喷孔出口处做了微小的倒角，减少高压药液射出时的边缘散射，让雾锥形态更规整，喷施时不会出现边缘雾滴过粗、中心区域药量过于集中的问题，能有效降低药液流失率，提升植保作业的农药利用率。

　　从安装边界来看，整体结构的最大外径位于下部底座位置，安装后突出喷杆端面的长度较短，在作物行间穿行作业时不易被枝蔓勾挂，上部连接端的内孔通径与常规喷杆内径匹配，不会出现通流截面突变导致的压力损失。内部流道采用光滑圆弧过渡，没有直角死角，作业结束后用清水循环冲洗即可将残留药液清理干净，避免不同类型药液混合产生反应堵塞流道，也能减少药液残留对金属材质的腐蚀，延长部件的实际使用寿命。

　　在实际选型适配时，需要注意该喷嘴的额定工作压力区间，超出压力上限使用时会导致雾滴过细、易受田间风场影响产生飘移，压力过低则会出现雾滴粗大、药液成股流下的问题，无法满足雾化喷施要求。四孔的布局采用对称分布，每个孔的轴线与喷嘴中心轴线呈固定夹角，保证喷出的雾锥呈均匀的圆锥形态，幅宽范围内的药液沉积量偏差控制在合理区间，不会出现局部药量过高产生药害、局部药量不足达不到防治效果的问题。金属材质的本体相比塑料喷嘴，抗摔碰性能更强，在田间作业不慎磕碰时不易出现开裂、变形，更适合复杂野外作业环境下的长期使用。
