本田摩托32齿传动链轮结构设计

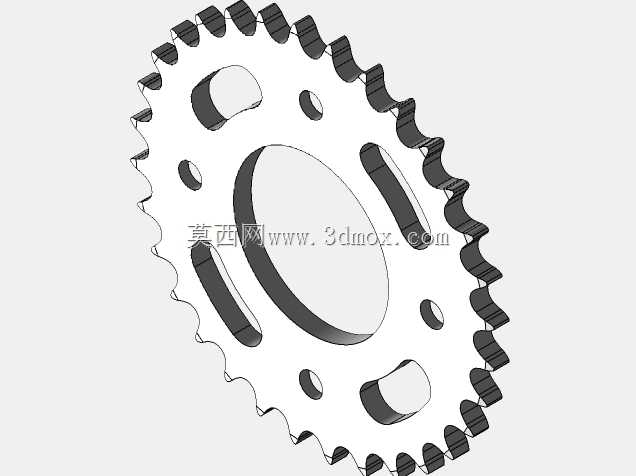

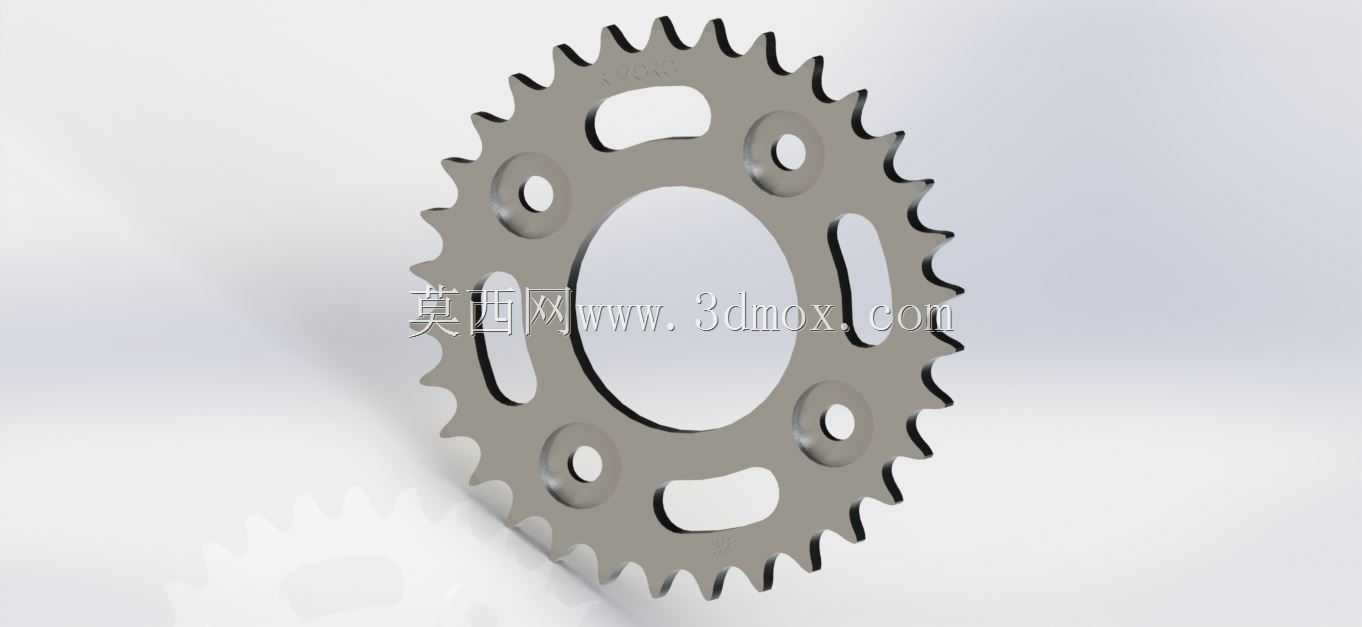

　　这款链轮是摩托车链传动系统里的核心从动部件，日常骑行过程中，发动机输出的扭矩经过变速箱、主动链轮、传动链条最终传递到这个从动链轮上，直接驱动后轮转动，是把动力转化为车辆行进动力的关键传力零件，适配小排量本田跨骑车型的后传动布局，匹配1/2英寸节距的标准滚子链条使用。从结构设计来看，整体采用扁平盘式布局，外圆周均匀分布32个标准链齿，齿形轮廓完全匹配对应节距链条的滚子啮合曲面，啮合过程中能保证滚子顺畅进入齿槽、平稳脱离，不会出现卡链、跳齿的异常工况，齿部的工作曲面做了适配链条磨损量的修形，正常使用周期内可以抵消链条拉伸带来的啮合间隙变化，降低传动过程中的冲击噪音。中心的大直径通孔是后轮轮毂的安装定位孔，

　　孔位尺寸严格匹配对应车型轮毂的定位轴肩直径，装配时可以直接套入轮毂定位台，保证链轮与后轮的同轴度，避免转动过程中出现径向跳动导致的链条松紧周期性变化。围绕中心孔均匀分布的四个小圆孔是螺栓安装过孔，孔位的分度圆直径与轮毂上的安装螺柱位置完全对应，装配时穿入固定螺栓拧紧后，就能把链轮牢牢固定在后轮轮毂的安装法兰面上，传递扭矩的时候四个螺栓均匀受力，不会出现单颗螺栓过载断裂的问题。盘面上分布的四个异形镂空槽，一方面是为了去除零件冗余重量，降低后轮的非簧载质量，提升骑行过程中后悬挂的响应速度，另一方面这些槽也能在骑行过程中带动气流流动，带走链轮与链条啮合摩擦产生的热量，避免长时间高负荷行驶下链轮温度过高导致的齿部硬度下降、磨损加剧问题。

　　从安装边界来看，链轮的整体厚度匹配对应车型链条的内节宽度，装配后不会出现链条侧面与链轮齿侧的偏磨，链轮的齿顶圆直径经过核算，安装后与后平叉、挡泥板等周边部件保留足够的安全间隙，颠簸路况下后轮跳动过程中不会出现链轮磕碰周边结构的问题。实际使用场景里，这类链轮需要承受起步、急加速时的瞬间冲击扭矩，还有匀速行驶时的持续传力载荷，所以结构设计上在齿根位置做了圆角过渡，避免应力集中导致的齿根断裂，盘体的厚度从齿根到中心安装面做了等强度设计，既保证足够的结构强度承受传动载荷，又不会因为冗余材料增加不必要的重量。建模过程中，齿形的绘制严格遵循链传动的啮合参数，每个齿的压力角、齿槽圆弧半径都和对应规格链条的参数匹配，

　　保证虚拟装配时链条与链轮的啮合间隙符合实际装配要求，安装孔的位置度公差在建模时就做了约束，和轮毂模型装配时不会出现孔位错位无法安装的问题。这类从动链轮的磨损主要来自链条滚子与齿面的接触摩擦，还有泥沙进入啮合面带来的磨粒磨损，所以结构上齿面的轮廓设计尽量减少泥沙滞留的死角，骑行过程中链条带动的泥沙可以顺着齿形斜面甩出，减少磨粒磨损的影响。对于改装场景来说，这款32齿的链轮属于标准后传动比配置，如果需要调整车辆的动力输出特性，可以在保持安装孔位、中心定位孔尺寸不变的前提下，调整齿数来改变传动比，不过齿数调整后需要重新核算齿顶圆直径，避免与周边部件发生干涉。在整车传动系统匹配时，链轮的齿数和前主动链轮的齿数配合决定了车辆的最终传动比，直接影响车辆的起步加速性能和极速表现，32齿的配置是兼顾日常通勤低速扭矩和高速巡航转速的平衡设定，适合日常城市道路骑行使用。建模时的装配基准完全和实际生产的工艺基准重合，中心孔作为主要定位基准，安装孔作为紧固基准，齿形的加工基准也与中心孔重合，保证后续生产加工时的精度符合使用要求，不会出现基准不重合带来的位置度误差。
