ФП-1000型反吹袋式除尘装置结构设计

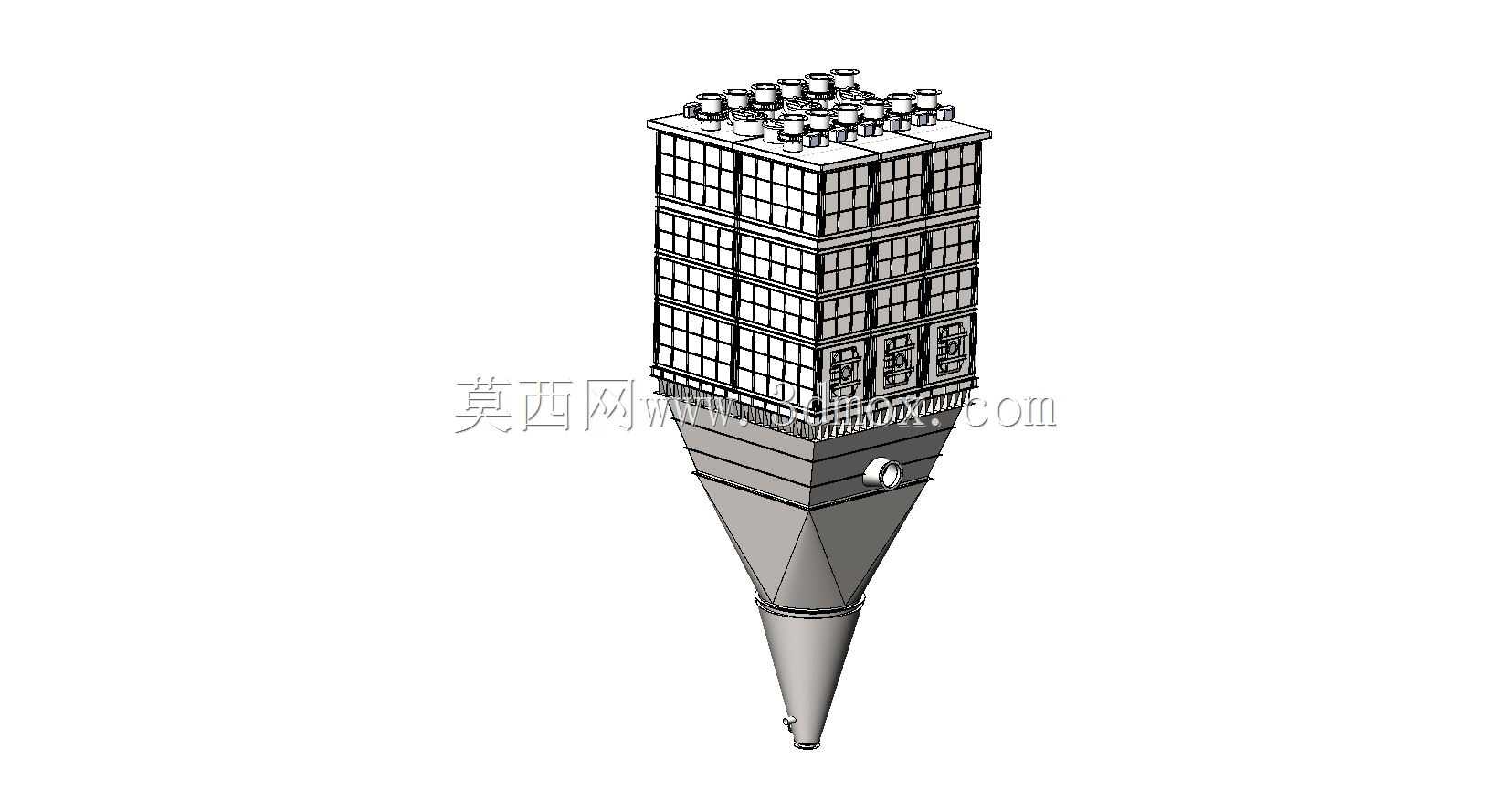

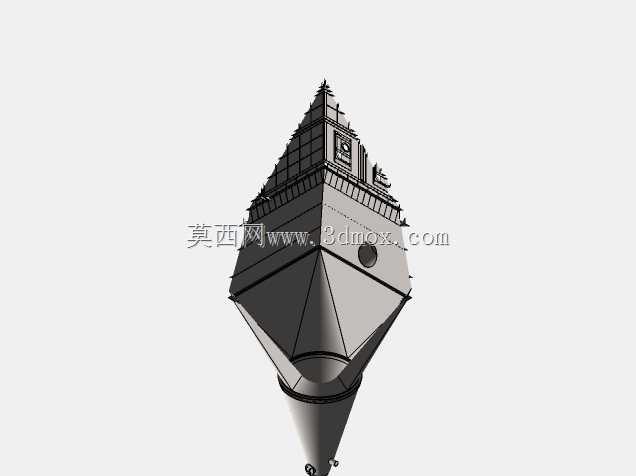

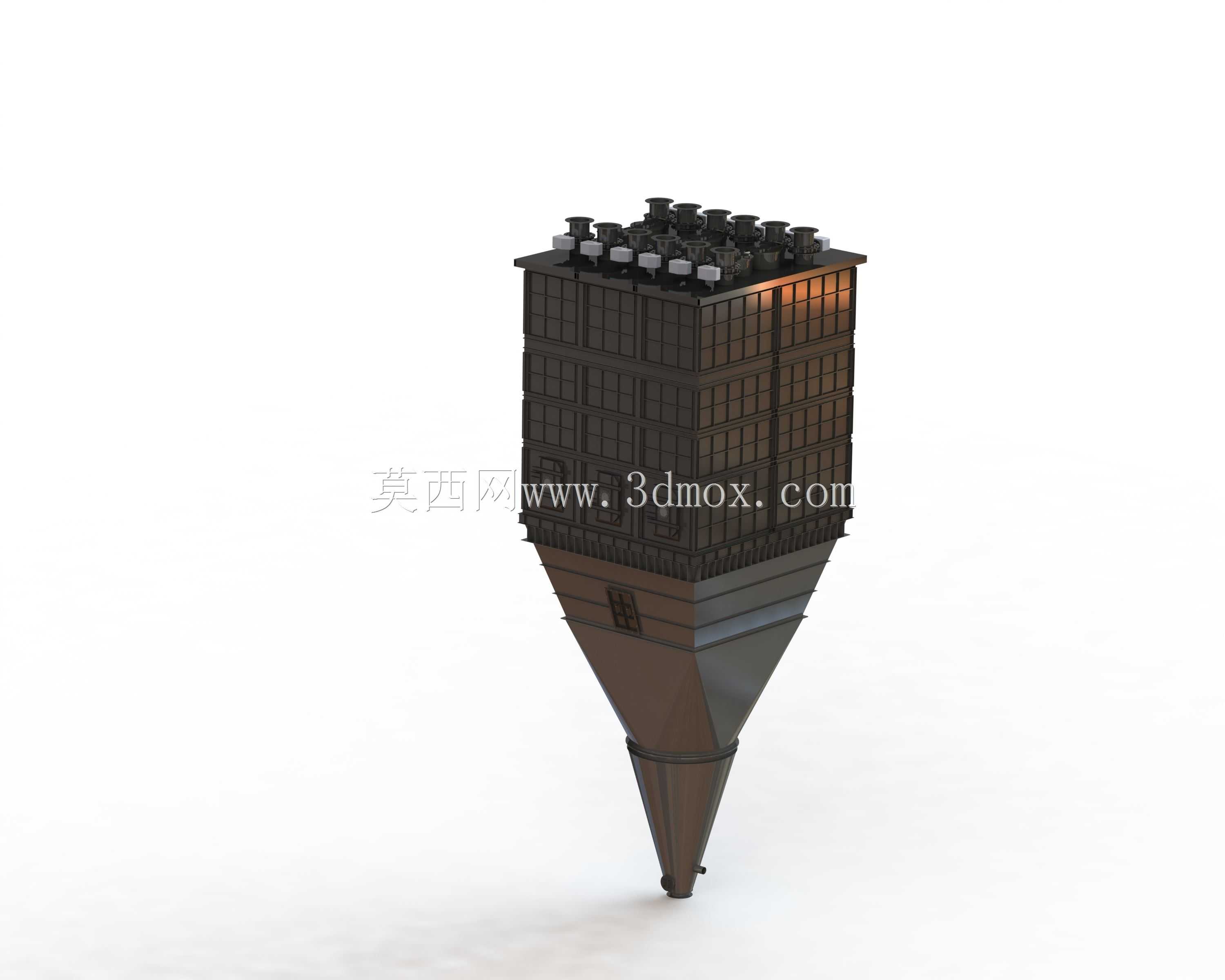

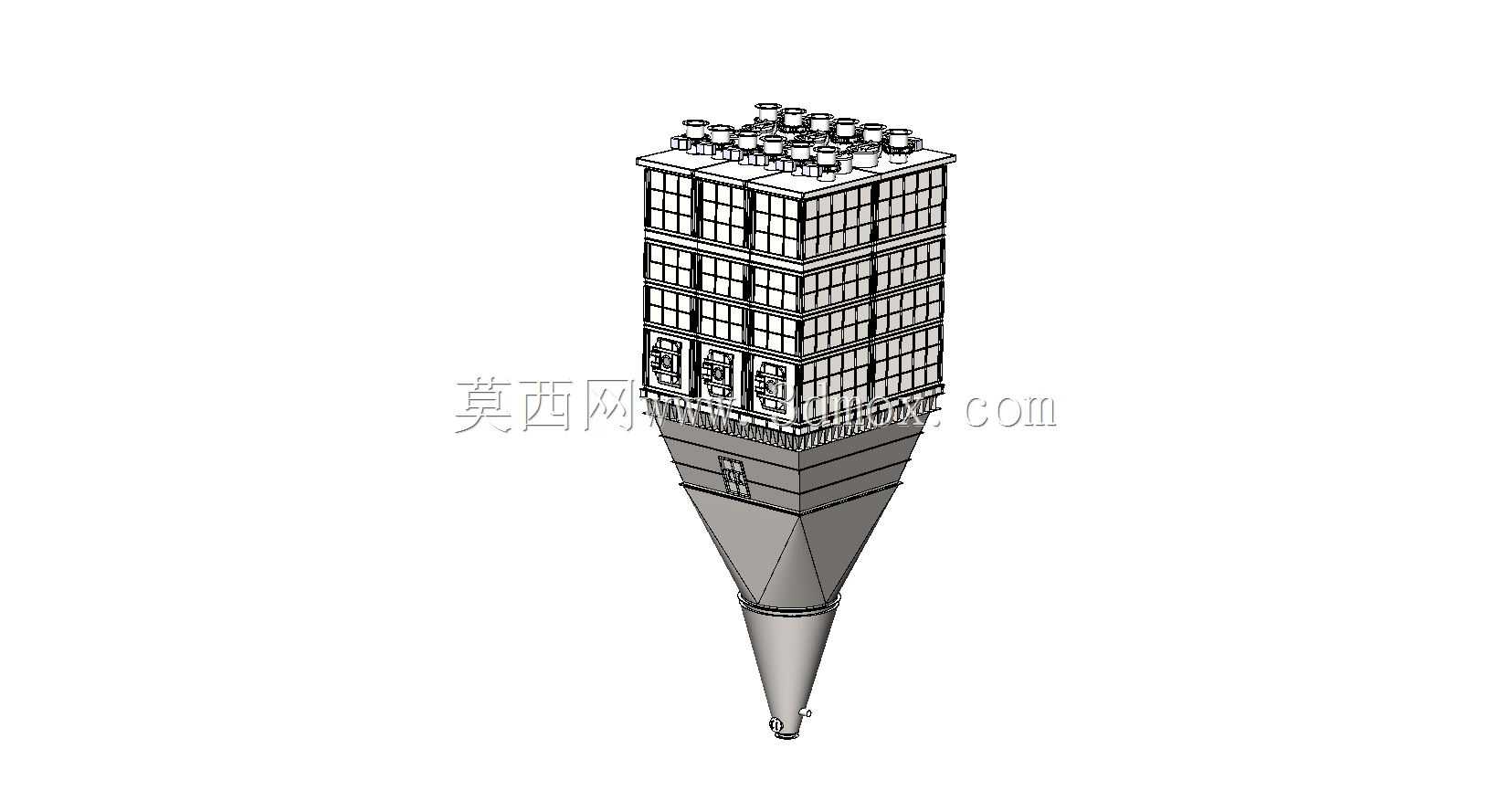

　　在炭黑生产加工的厂区作业场景中，含尘烟气的捕集与处理是保障生产合规、物料回收的核心环节，这套ФП-1000型袋式除尘装置正是针对炭黑收集工况开发的专用处理设备，适配鄂木斯克碳集团项目的现场工艺需求，从结构设计到功能配置都完全贴合炭黑生产的特殊工况要求。设备上部为方形箱体结构，内部排布多组滤袋安装位，顶部设置反吹清灰系统的阀组接口，区别于常规脉冲喷吹的清灰结构，这套装置采用反吹袋式清洗逻辑，通过定向气流反向穿过滤袋，将附着在滤袋外表面的炭黑粉尘剥离，避免炭黑因粘性较强附着在滤袋表面造成糊袋、阻力飙升的问题，清灰过程可匹配生产节奏分室进行，无需整体停机即可完成滤袋表面的粉尘清理，保障生产线连续运行的稳定性。设备下部为锥形料斗结构，

　　料斗外壁设计有蒸汽加热夹套层，这一结构是针对炭黑粉尘易吸潮结露的特性专门设置的，炭黑粉尘在温度低于露点时会吸附水汽结块，极易在锥形料斗的斜壁位置搭桥、架拱，造成排料不畅，蒸汽夹套通过通入饱和蒸汽维持料斗壁温在露点以上，保证剥离落下的炭黑粉尘保持干燥松散状态，顺利沿锥壁滑落至底部排料口，避免积料堵塞影响设备正常运行。从安装边界来看，设备整体为上箱下锥的立式布局，上部方形箱体的长宽尺寸匹配滤袋排布的数量要求，顶部的反吹阀组突出箱体顶面一定高度，现场安装时需要预留阀组的检修操作空间，侧面预留烟气进气接口与净化气出气接口，可直接对接厂区的工艺烟气管道与净气排放管道；下部锥形料斗的锥角经过物料安息角核算，保证炭黑粉尘可依靠自重顺利下滑，

　　底部排料口可对接螺旋输送机或卸料阀，实现收集炭黑的连续密闭排出，避免二次扬尘。在结构设计过程中，箱体壁板采用加筋结构提升整体刚度，承受设备运行过程中的内部负压与滤袋悬挂荷载，滤袋安装框架采用模块化设计，可从顶部检修口整体抽出更换，降低后期运维的操作难度；蒸汽夹套的进汽口与疏水口设置在料斗的对应位置，保证夹套内部蒸汽循环顺畅，无冷凝水积存的死角，夹套外壁设置保温层安装位，现场安装后可包覆保温材料减少热量损耗，维持壁温稳定。这套设备的处理风量适配1000型规格对应的工艺烟气量，可高效捕集炭黑生产过程中产生的细微炭黑颗粒，排放浓度满足工业烟气排放要求，同时收集下来的炭黑可直接返回生产工序回收利用，兼顾环保达标与物料回收的双重需求，

　　在炭黑生产、煤粉制备、炭素加工等易产生粘性细粉尘、存在结露风险的工况场景中，这类带蒸汽加热夹套的反吹袋式除尘结构都具备较好的适配性，结构设计上充分考虑了工况的特殊需求，没有冗余的复杂结构，所有功能结构都围绕稳定运行、降低运维难度的核心目标设置，立式布局也尽可能减少了设备的占地面积，适配工业厂区的安装空间条件。
