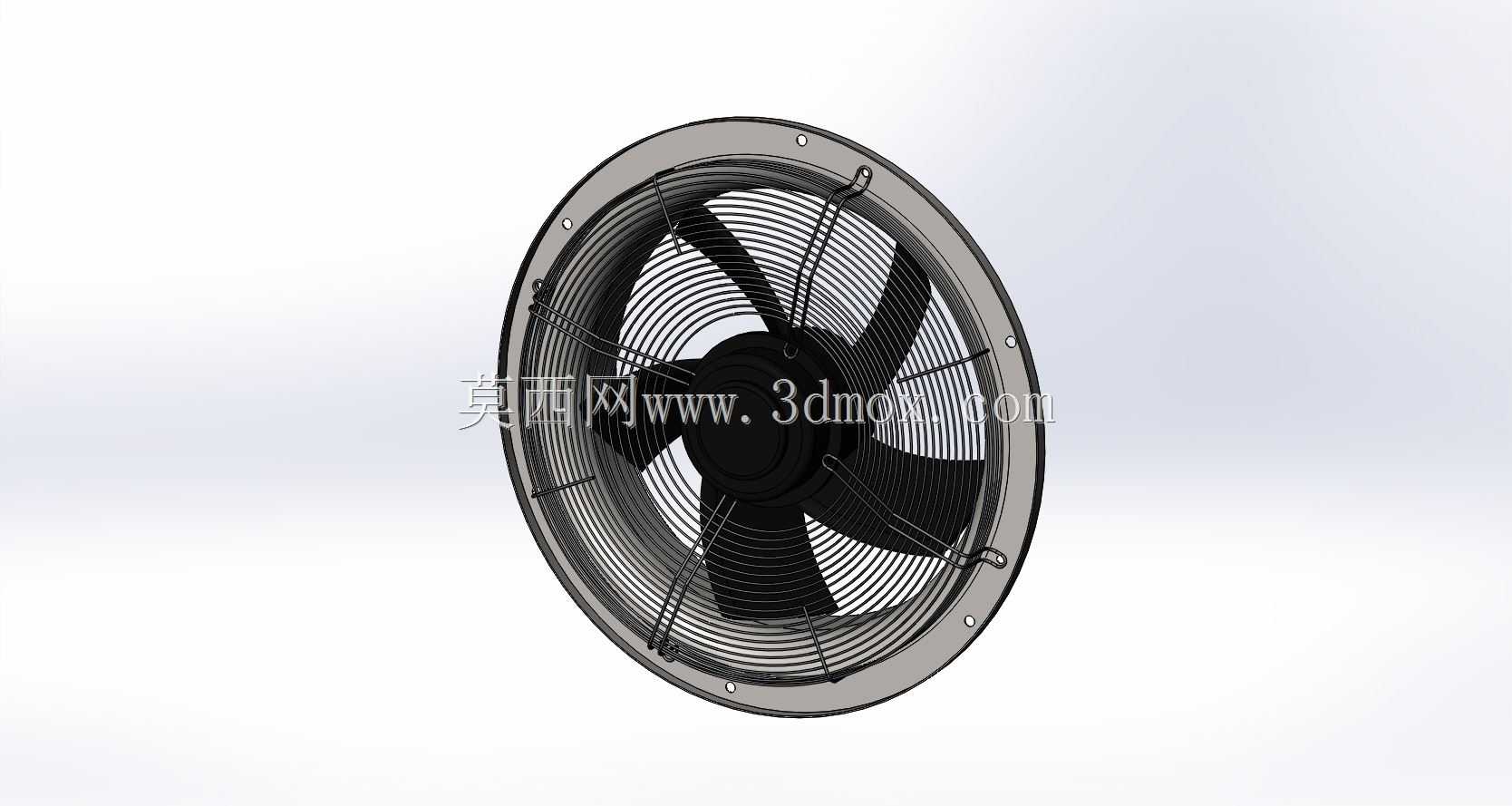

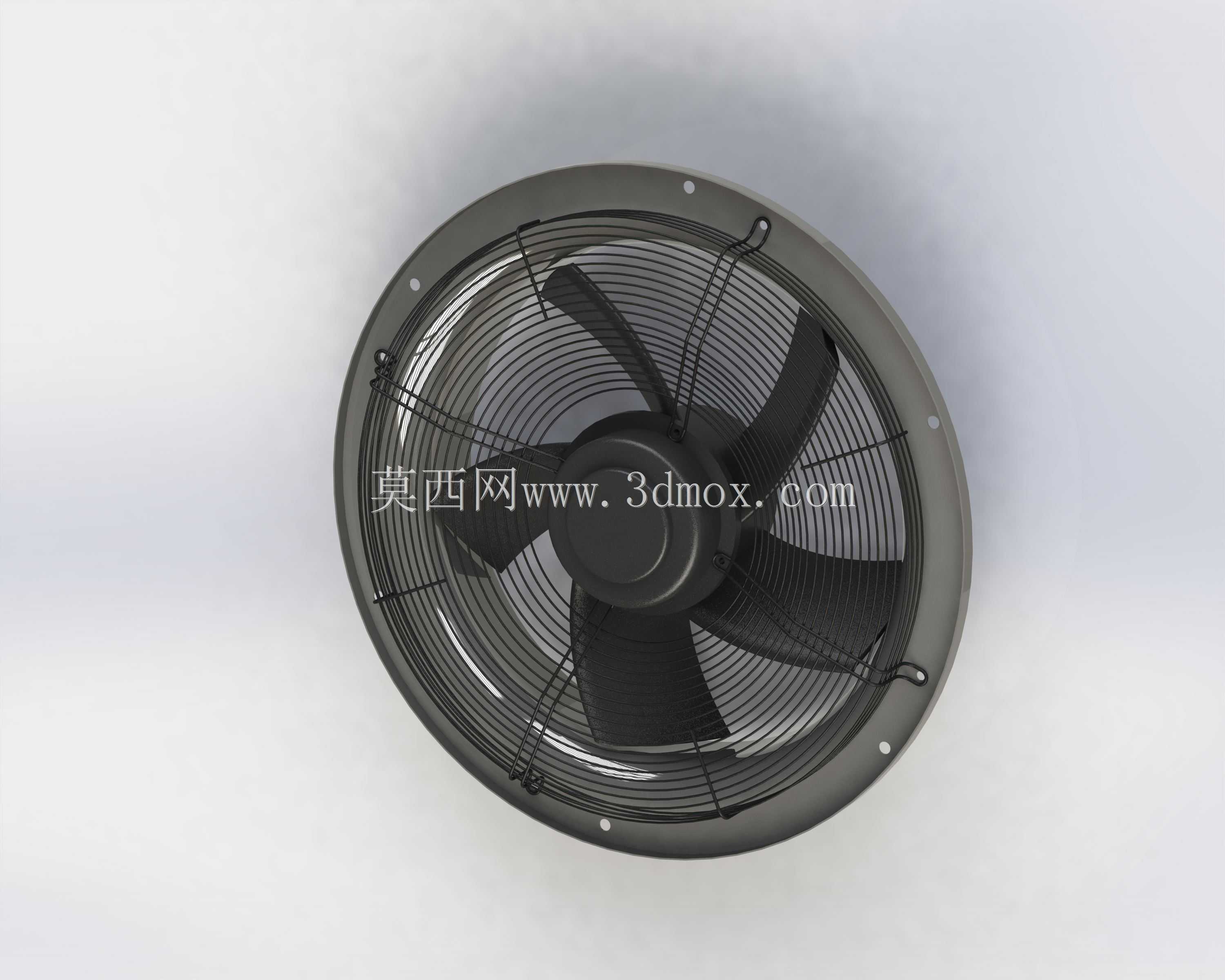

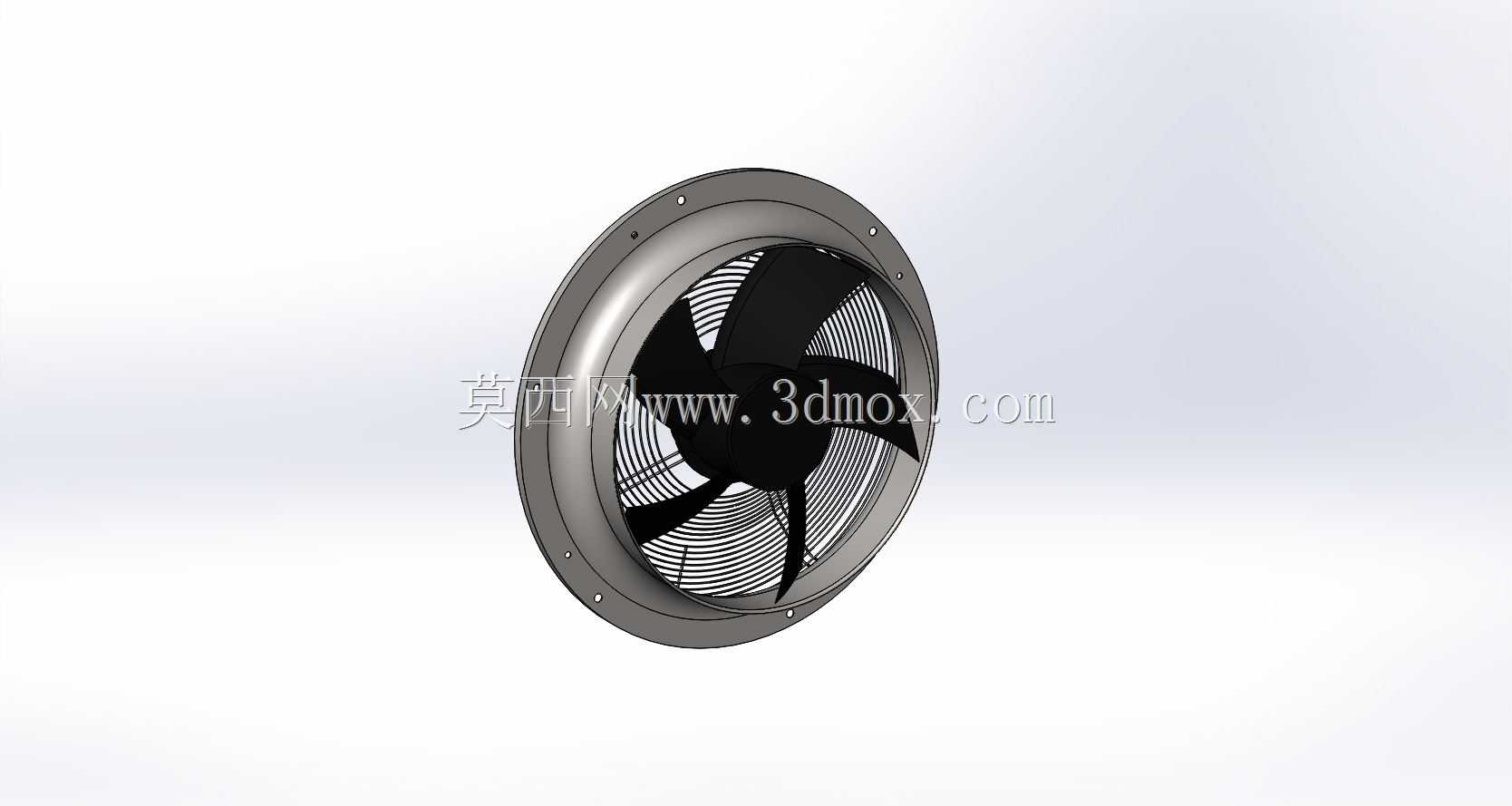

EBM-PAPST外转子轴流通风机结构建模

　　在工业通风、设备散热的实际工程场景里，这类外转子结构的轴流风机是应用覆盖极广的通用部件，从机柜散热、冷库冷凝器通风、厂房侧墙排风到工业设备的配套风冷单元，都能见到同结构产品的身影。做这类部件的三维建模时，首先要锚定实际安装的边界条件，筒式法兰安装的结构决定了安装孔的分布必须和现场预留的安装位匹配，外筒的外径尺寸要适配安装开孔的公差要求，不能出现建模尺寸和实际安装位干涉的问题。

　　从功能实现的角度看，这类轴流风机的核心是通过叶轮旋转带动空气沿轴向定向流动，外转子电机的结构把电机转子和叶轮轮毂直接集成，省去了传统电机的长轴传动结构，既压缩了整机的轴向安装尺寸，也减少了传动环节的振动损耗，运行时的动平衡表现更稳定。建模过程中要还原叶片的翼型曲面特征，叶片的安装角、叶顶和外筒内壁的间隙都是影响实际通风效率的关键参数，间隙过大会产生叶顶泄漏流降低风压，间隙过小则容易在运行时出现叶尖扫膛的故障，建模时要把这个间隙控制在工程合理的范围内。

　　实际选型应用时，这类风机的安装方式多为法兰嵌入式或者支架固定式，法兰边上的安装孔位要做均匀分布设计，保证安装时的受力均匀，避免长期运行因为安装应力不均产生结构变形。防护网罩的建模也要还原实际的防护等级要求，网格的疏密既要满足防止异物触碰旋转叶轮的安全要求，也不能过密导致风阻过大影响通风量，网罩的固定卡扣结构要和外筒上的固定位完全匹配，保证装配时的定位准确。

　　从结构设计的思路来看，这类风机的整机结构做了高度集成化处理，电机的定子部分固定在风机内筒的支撑导叶上，导叶同时兼具整流和结构支撑的作用，建模时要还原导叶的翼型角度，让气流经过叶轮后经过导叶整流，减少气流的旋绕损失，提升出口的风压稳定性。叶轮的轮毂部分做了流线型的导流罩设计，避免进气端在轮毂位置产生涡流损失，提升进气的流畅度。

　　在设备配套场景中，这类风机经常被用在冷凝机组、电控柜、新风系统的核心通风位置，不同场景下对风机的静压、风量要求不同，但基础的安装结构尺寸是通用化设计的，建模时保留的安装接口可以直接适配不同场景的装配需求。外筒的翻边结构做了加强处理，避免薄钢板卷制的筒身在运输或者安装过程中出现变形，保证叶轮和筒身的同轴度，减少运行时的振动和噪音。

　　建模过程中对各个装配部件的配合公差做了符合工程实际的还原，比如轴承位的配合尺寸、叶轮和电机轴的锁紧结构、网罩的卡扣配合量，都按照实际量产产品的装配要求做了设定，导入装配环境时可以直接做干涉检查和装配仿真，不需要额外调整结构尺寸。对于做设备整体设计的工程师来说，这个模型可以直接导入到整机的装配体中，用来校核通风路径的空间、安装位的匹配度，也可以用来做风道的流场仿真前置模型，减少重复建模的工作量。

　　实际工程应用里，这类轴流风机的维护点主要是叶轮积灰清理和轴承寿命检查，建模时还原的可拆卸结构也和实际产品的维护逻辑一致，网罩可以单独拆卸，叶轮可以从电机轴上拆下，不需要整体拆除风机筒身就能完成日常维护，这个结构细节在建模时也做了对应还原，保证模型和实际产品的装配逻辑完全一致。
