耐压式快开观察舱口结构设计

　　这类耐压观察舱口多应用在承压密闭腔体的侧壁或顶部位置，常见于化工反应釜观察段、船舶密闭舱室、真空干燥设备、承压罐体的观测点位，核心作用是在不破坏腔体内部压力环境的前提下，为操作人员提供内部工况的直接观测通道，同时兼顾应急开启、内部检修的通行需求，部分场景下也可作为小型物料的临时投放口使用。

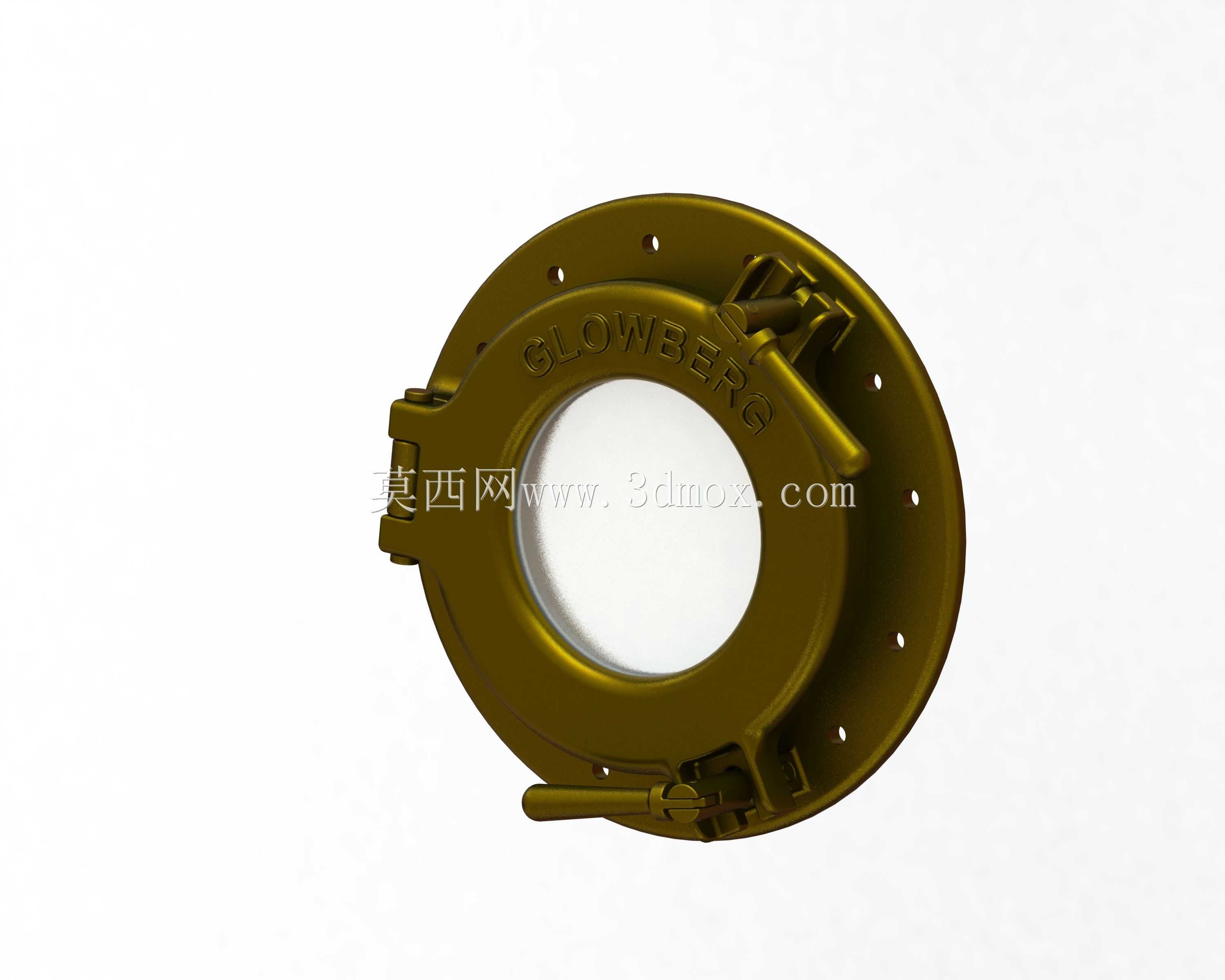

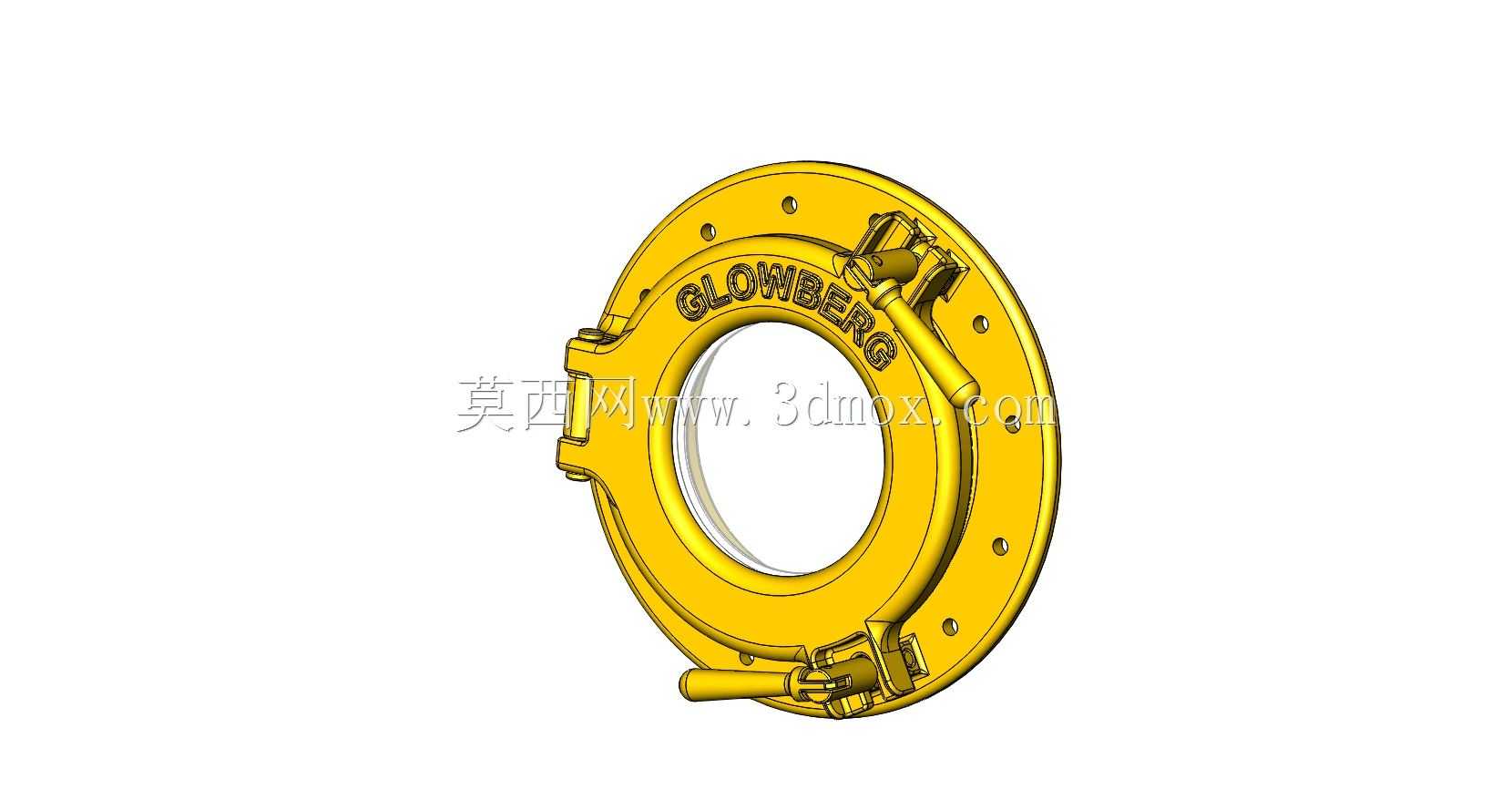

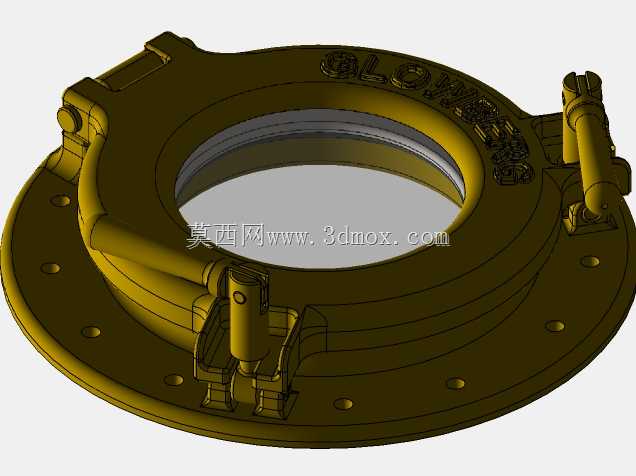

　　从结构功能来看，该舱口采用快开式锁止结构，周向分布的快压锁扣无需借助专用工具即可完成启闭操作，锁止点沿法兰周向均匀排布，能够保证密封面受力均匀，避免局部压合不足导致的压力泄漏问题。中部的透明视窗采用内嵌式安装结构，视窗与金属基体之间设置多道密封槽，配套耐温耐压的密封垫片，可承受腔体内部正压或负压工况下的密封要求，视窗材质通常根据工况介质特性选用钢化玻璃、硼硅玻璃或亚克力材质，兼顾透光性与结构强度。

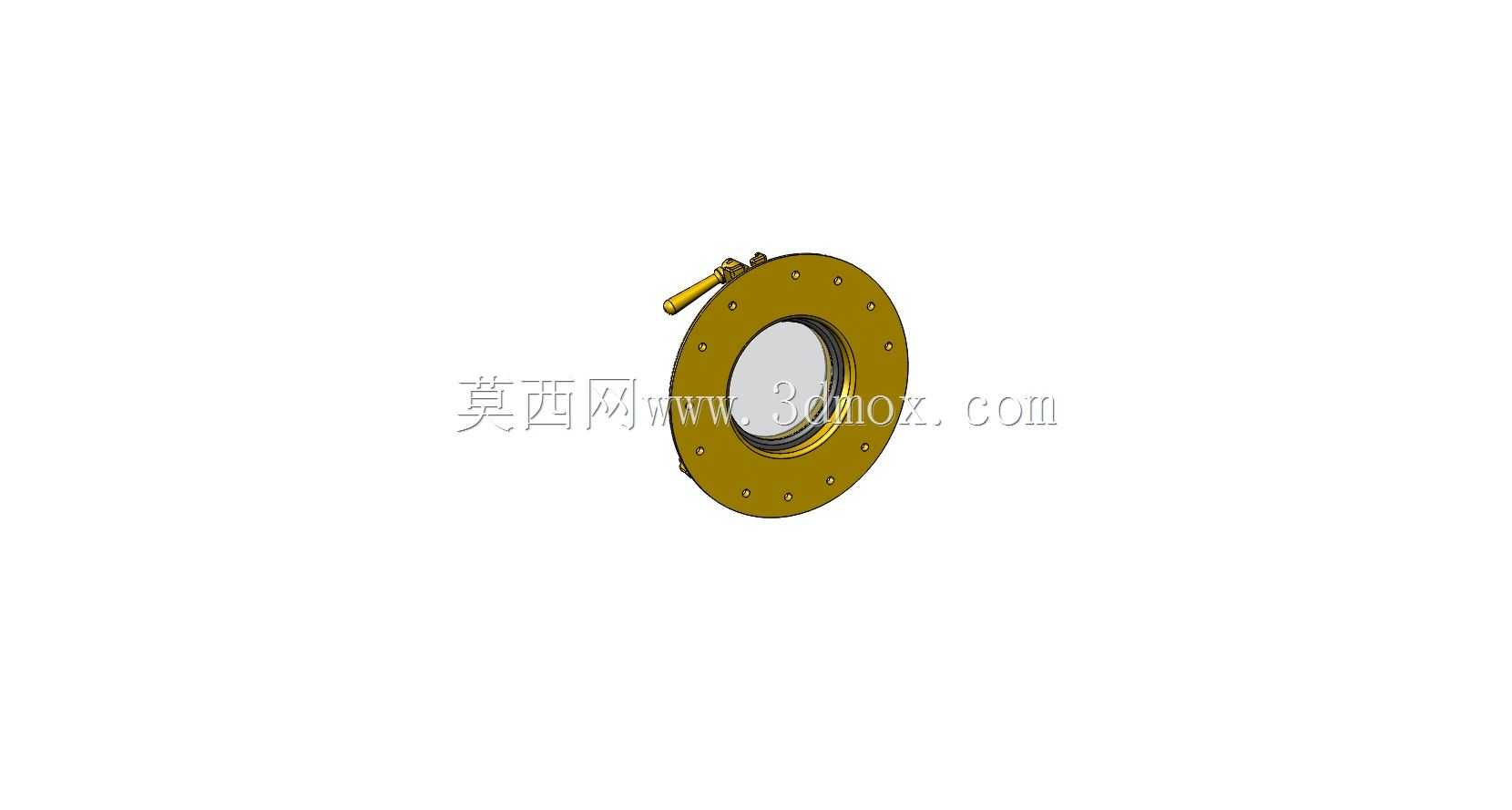

　　设计过程中首先需要明确安装边界的承压等级，根据额定工作压力计算法兰盘的厚度、螺栓孔（锁扣）的分布数量与单个锁扣的压紧力，确保在最高工作压力下舱口不会出现脱开、变形问题。法兰盘上的安装孔采用等节距圆周分布，孔位公差控制在±0.1mm范围内，保证与设备本体安装法兰的孔位完全匹配，安装时可直接对位穿装固定螺栓，无需现场扩孔调整。舱口的转动铰链设置在法兰侧部，铰链轴采用耐磨不锈钢材质，开启角度可达到110度以上，开启后不会遮挡通行或观测视野，铰链位置设置有限位结构，避免开启角度过大导致舱门碰撞周边设备结构。

　　外形尺寸方面，该类观察舱口的通径通常根据观测需求与通行需求设定，本次设计的舱口通径适配常规观测需求，法兰盘外径比通径大120mm左右，整体闭合状态下的突出高度不超过80mm，不会在设备外壁形成过大的突出结构，减少外部碰撞损坏的风险。密封面采用精加工平面处理，表面粗糙度达到Ra1.6以下，保证密封垫片受压后能够完全填充微观间隙，杜绝渗漏问题。锁扣的操作手柄采用加长力臂设计，操作人员徒手即可完成锁止与解锁操作，单手柄操作力不超过150N，符合人机工程学要求，长时间操作也不会产生过度疲劳。

　　在实际选型应用中，需要根据设备的工作介质、工作温度、压力等级匹配对应的密封件与视窗材质，若应用在腐蚀性介质环境中，舱口的金属基体可采用304或316不锈钢材质，表面做抛光处理，避免介质腐蚀导致的结构锈蚀；若应用在低压常温的普通工况下，也可采用碳钢材质做喷塑防腐处理，降低整体制造成本。安装时需要注意密封垫片的平整放置，不得出现偏位、褶皱问题，锁扣锁紧时需要按照对角顺序逐步压紧，避免单侧受力过大导致视窗破裂或密封面变形。日常维护过程中需要定期检查密封件的老化情况，视窗表面出现划痕、裂纹时需要及时更换，避免承压状态下出现视窗碎裂的安全事故。

　　该结构的设计核心是在保证耐压密封性能的前提下，尽可能简化启闭操作流程，相比传统的螺栓紧固式观察口，快开结构能够大幅减少启闭操作的时间，提升设备操作与检修的效率，同时周向均匀锁止的结构也比单点压紧的舱口密封可靠性更高，能够适应更宽范围的压力工况。视窗的环形压圈采用可拆卸结构，更换视窗或密封件时只需拆卸压圈即可完成操作，无需将整个舱口从设备上拆除，大幅降低后期维护的工作量。
