五百立方立式储料筒仓结构设计

　　在散料仓储领域，五百立方级立式筒仓是建材加工、粮食中转、粉体生产厂区里的核心中转存储单元，这类设备的设计核心是平衡储料容积率、结构受力稳定性与现场安装运维的便利性，很多初次接触这类设备的建模人员容易忽略仓体受力与现场安装边界的匹配，导致模型落地性差。

　　从实际应用场景来看，这类筒仓常布置在厂区原料输送线末端，承接斗式提升机或气力输送管道送来的散状物料，存储的物料涵盖水泥、粉煤灰、粮食颗粒、塑料粒子等流动性较好的散料，仓底锥段的设计角度直接决定物料的排空率，针对不同物料的安息角，锥段倾角通常设置在55度到65度区间，避免物料在锥段搭桥挂壁，影响出料顺畅度。

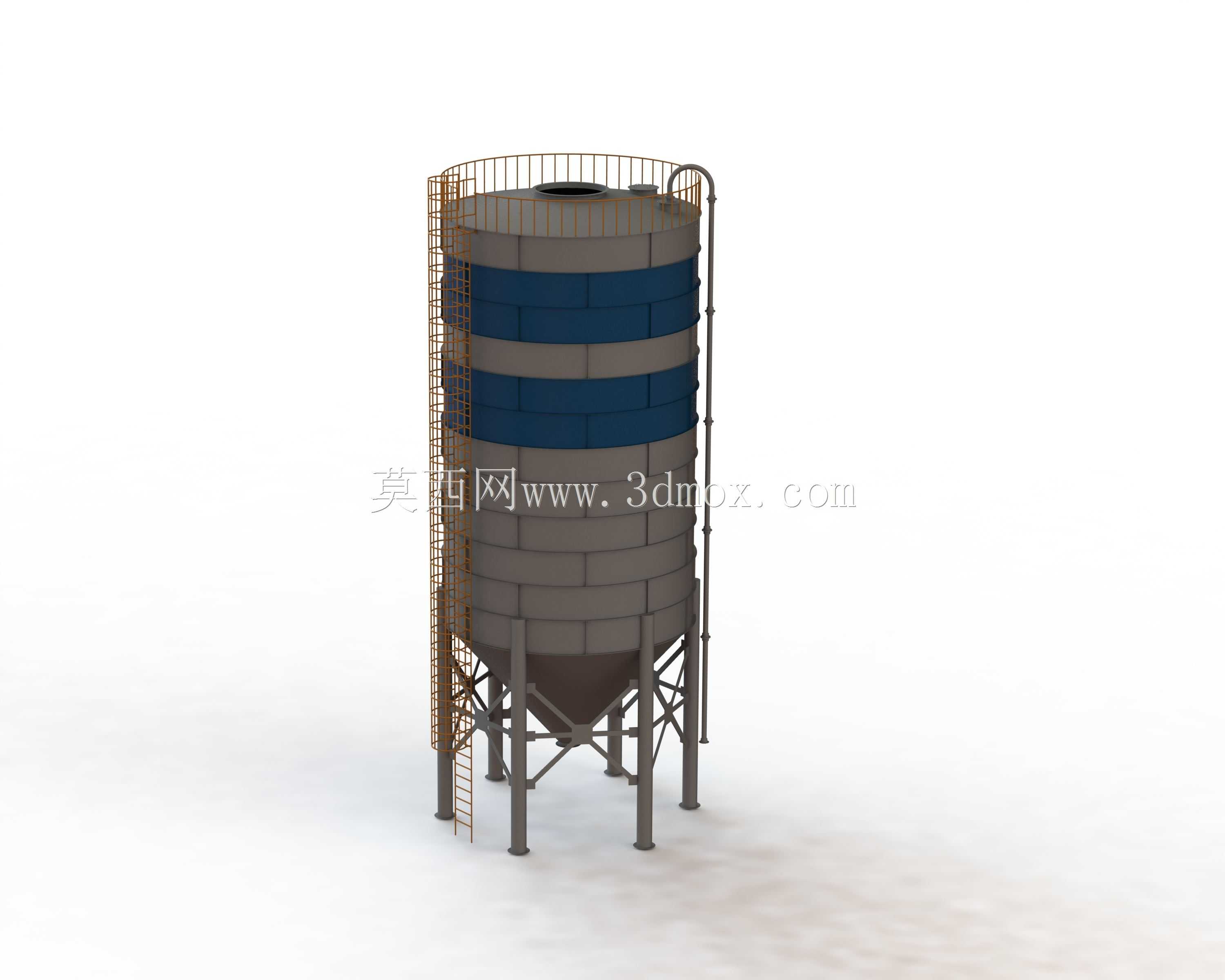

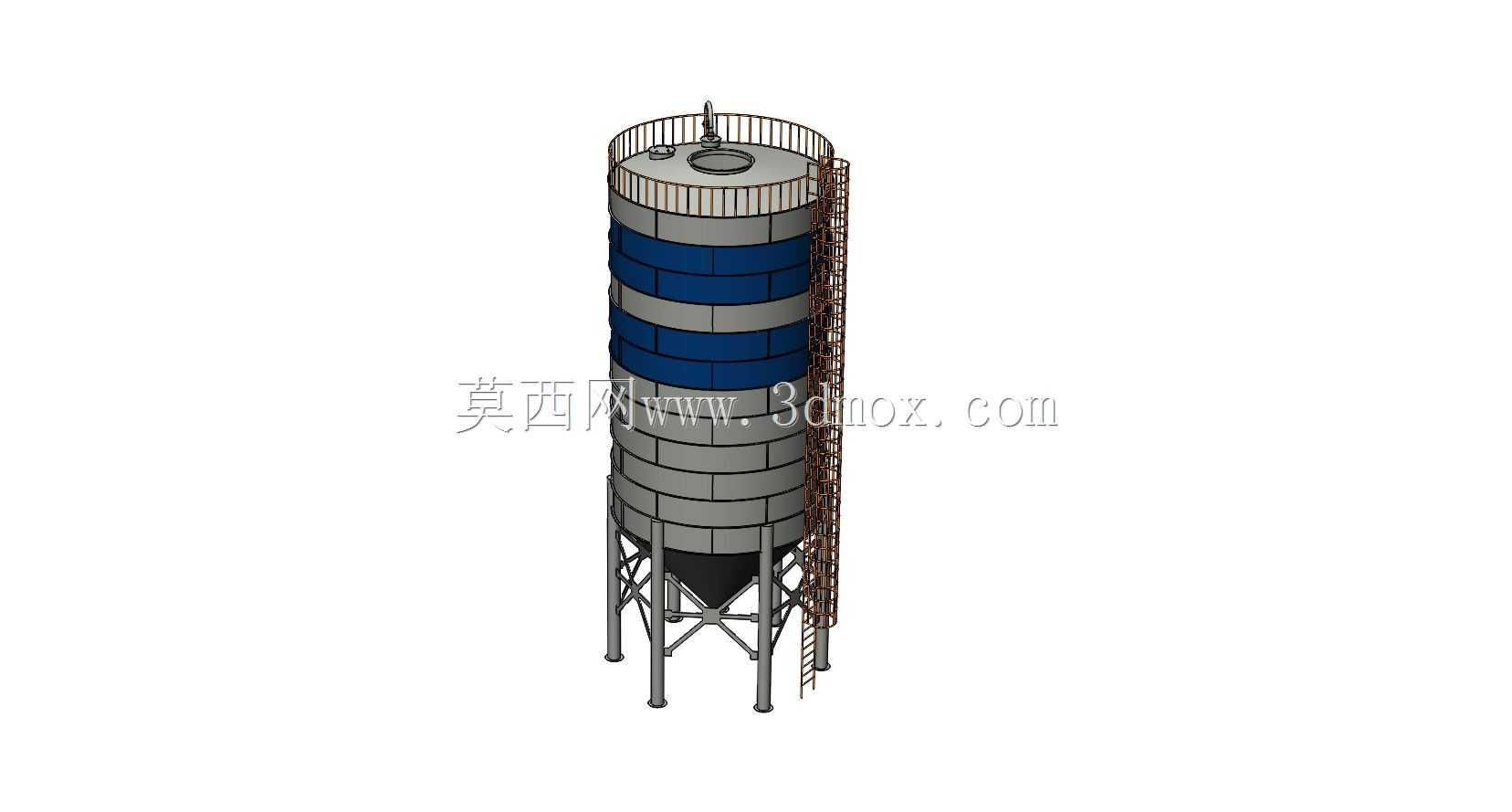

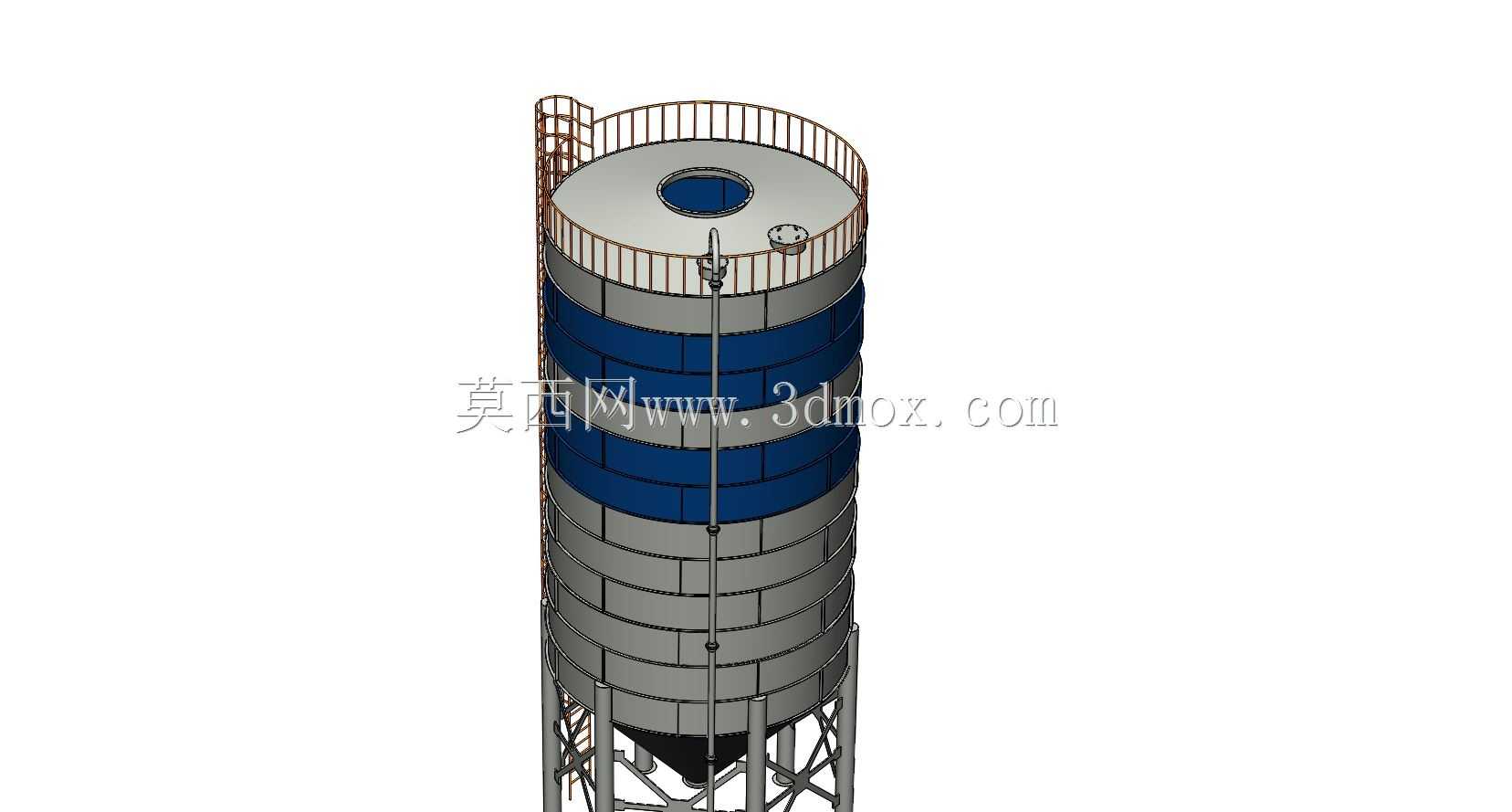

　　整个筒仓的结构分为上部直筒储料段、中部锥斗导料段、下部支撑钢架三个核心部分，直筒段采用多圈环向钢板拼接成型，每一圈钢板之间采用搭接焊加螺栓紧固的复合连接方式，既保证仓体的密封性能，也能抵消储料时物料对仓壁的侧压力，环向还布置了多道加强筋板，避免满仓时仓壁出现鼓胀变形。直筒段顶部设置了带护栏的检修平台，平台一侧预留了进料口接口位，可对接不同形式的进料设备，顶部还设置了排气口与料位计安装位，方便后期接入自动化料位监测系统，实时掌握仓内物料存量。

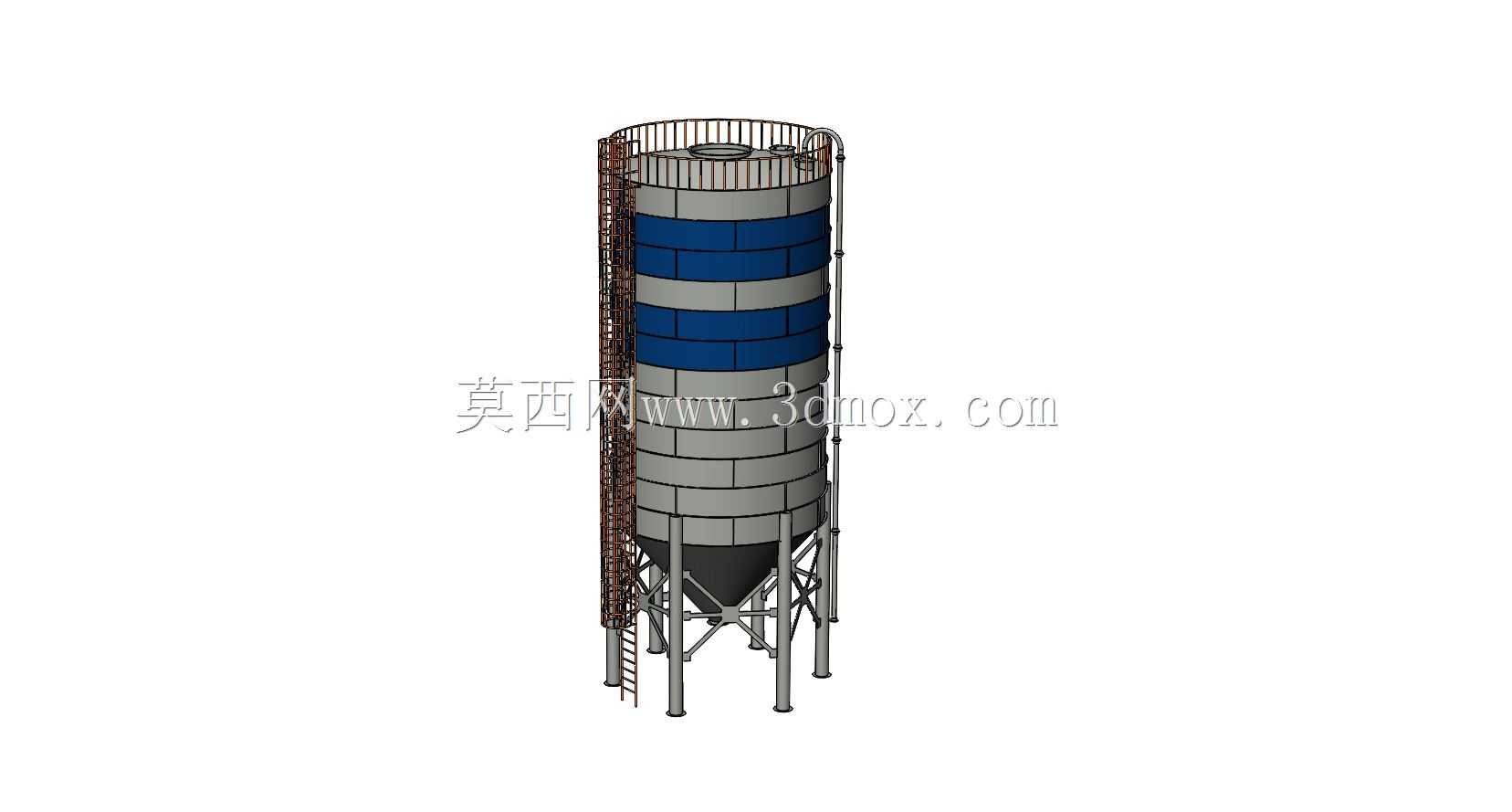

　　仓体侧面沿直筒段通长布置了外置爬梯，爬梯每隔两米设置一道休息平台，同时配套设置了护笼结构，满足高空作业的安全防护要求，爬梯从地面一直延伸到顶部检修平台，中途在锥段位置也设置了检修口，方便运维人员进入锥段清理堵料或者检查衬板磨损情况。仓顶的护栏采用1.2米高的方管焊接结构，护栏底部设置了10厘米高的挡脚板，防止工具或杂物从顶部坠落，符合厂区高空作业平台的安全规范。

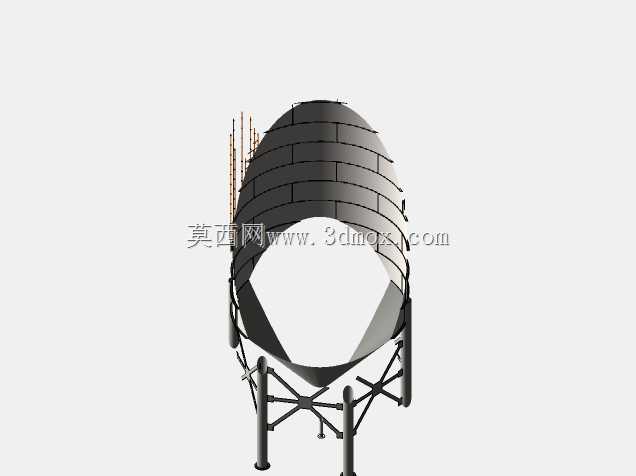

　　下部的锥斗段采用变径钢板焊接成型，锥斗外壁布置了多道纵向加强筋，因为锥段不仅要承受上部物料的垂直压力，还要承受物料下滑时的侧向摩擦力，满仓状态下锥段的受力是整个仓体最复杂的区域，建模时需要重点还原加强筋的布置间距与焊接位置，避免结构受力分析时出现应力集中的误判。锥斗最下方预留了出料口法兰接口，可对接刚性叶轮给料机、螺旋输送机等出料设备，实现物料的定量可控输出。

　　支撑钢架采用四根主立柱搭配多道横向、斜向支撑的桁架结构，主立柱采用H型钢制作，立柱底部设置了预埋板安装位，安装时需要与混凝土基础的预埋螺栓精准对接，基础的承载能力需要匹配满仓状态下的总重量，包括物料自重、仓体自重以及风载、雪载等附加荷载，建模时需要明确标注立柱的中心距尺寸，方便现场施工时定位基础预埋位置。斜向支撑采用角钢制作，与主立柱、横撑之间采用焊接加螺栓连接的方式，保证整个支撑框架的抗侧移能力，避免大风天气或者进料时物料冲击导致仓体晃动。

　　设计这类筒仓时，首先要确定的是直筒段的直径与高度比例，五百立方的有效容积下，直筒段直径通常设置在8米左右，直筒段高度设置在9米左右，搭配6米左右高度的锥段，整体总高度控制在16米上下，这个尺寸比例既可以保证仓体的抗倾覆稳定性，也能降低爬梯与进料设备的布置难度。建模过程中需要注意各拼接段的法兰连接位预留，每一圈仓板的连接法兰需要统一螺栓孔位间距，方便现场安装时快速对位，同时要考虑仓体的防腐处理预留，所有钢结构件的焊缝位置都需要在模型里明确标注，方便后期做防腐喷涂时的重点处理。

　　另外，仓体侧面还预留了爬梯与外部输送管道的固定位，外部的上料管道可以沿爬梯侧面布置，用管卡固定在仓壁的预埋板上，避免管道独立支撑带来的额外成本。很多现场安装时容易出现的问题是出料口与下方输送设备的对接高度差不足，建模时需要明确标注锥斗出料口的离地高度，通常要保证出料口下方有足够的空间安装给料设备与输送设备，同时预留检修空间，方便后期设备维护时拆卸部件。

　　从运维角度考虑，仓体直筒段上每隔3米设置一个料位检测孔，可安装阻旋式料位开关或者雷达料位计，实时监测不同高度的物料位置，避免溢料或者空仓。锥段位置还可以预留振动器安装位，当物料流动性较差出现堵料时，可启动仓壁振动器辅助下料，这些预留接口的位置在建模时都需要精准定位，避免后期现场开孔破坏仓体的结构强度。

　　整个模型的结构还原度直接影响后续的结构受力验算与现场安装效果，建模时需要区分不同厚度的钢板件，直筒段下部靠近锥斗的位置因为物料侧压力更大，钢板厚度要比上部仓板更厚，锥段的钢板厚度也要大于直筒段上部的板厚，支撑钢架的型钢规格也要根据受力计算结果匹配，不能统一采用相同规格的材料，避免造成材料浪费或者结构强度不足。
