立式400升供热系统储水承压水箱

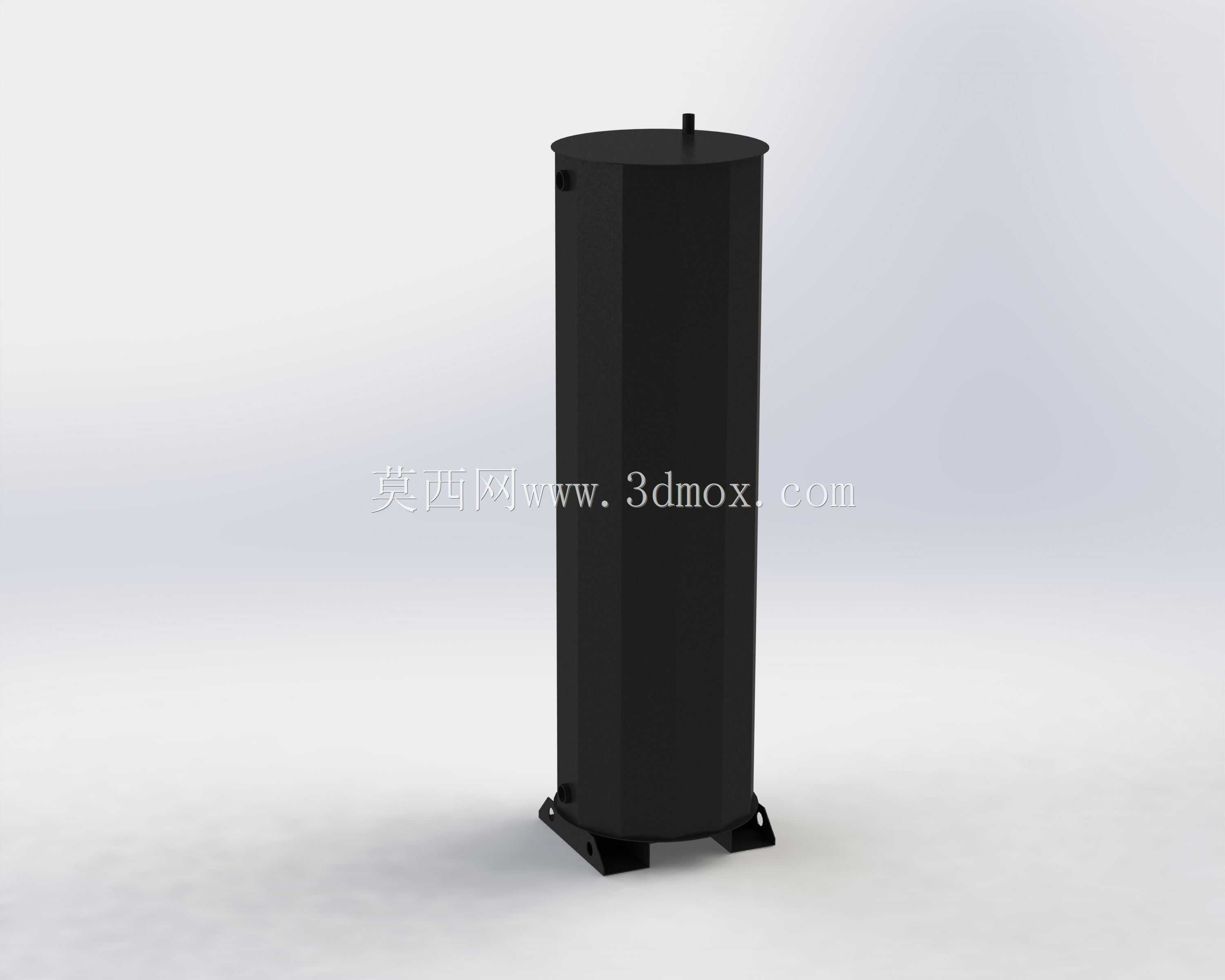

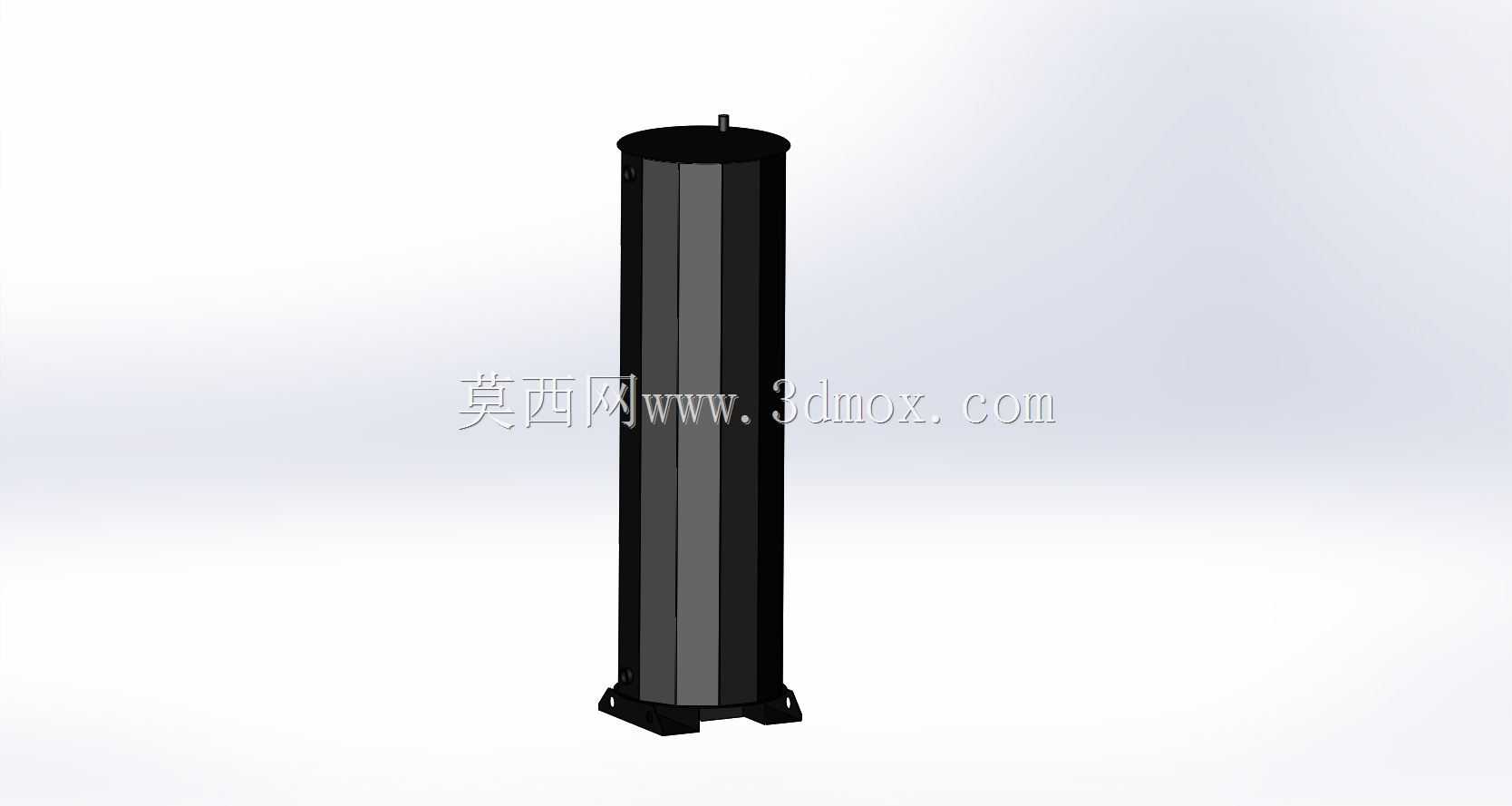

　　在民用集中供暖、商用热水供给、小型工业换热站的现场布设中，储水单元的选型往往直接决定整套供热系统的运行稳定性，这款立式储水罐体的设计，正是针对中小型供热场景的储水、缓冲、稳压需求开发。不同于卧式罐体需要占用较大的横向安装空间，这款立式结构的储水罐将安装 footprint 控制在极小范围，底部设置的三个带安装孔的支脚，可直接通过膨胀螺栓固定在混凝土设备基础上，不需要额外搭建焊接支架，现场安装时仅需要核对罐体垂直度，调整支脚处的垫片找平即可完成固定，大幅降低现场施工的工作量。

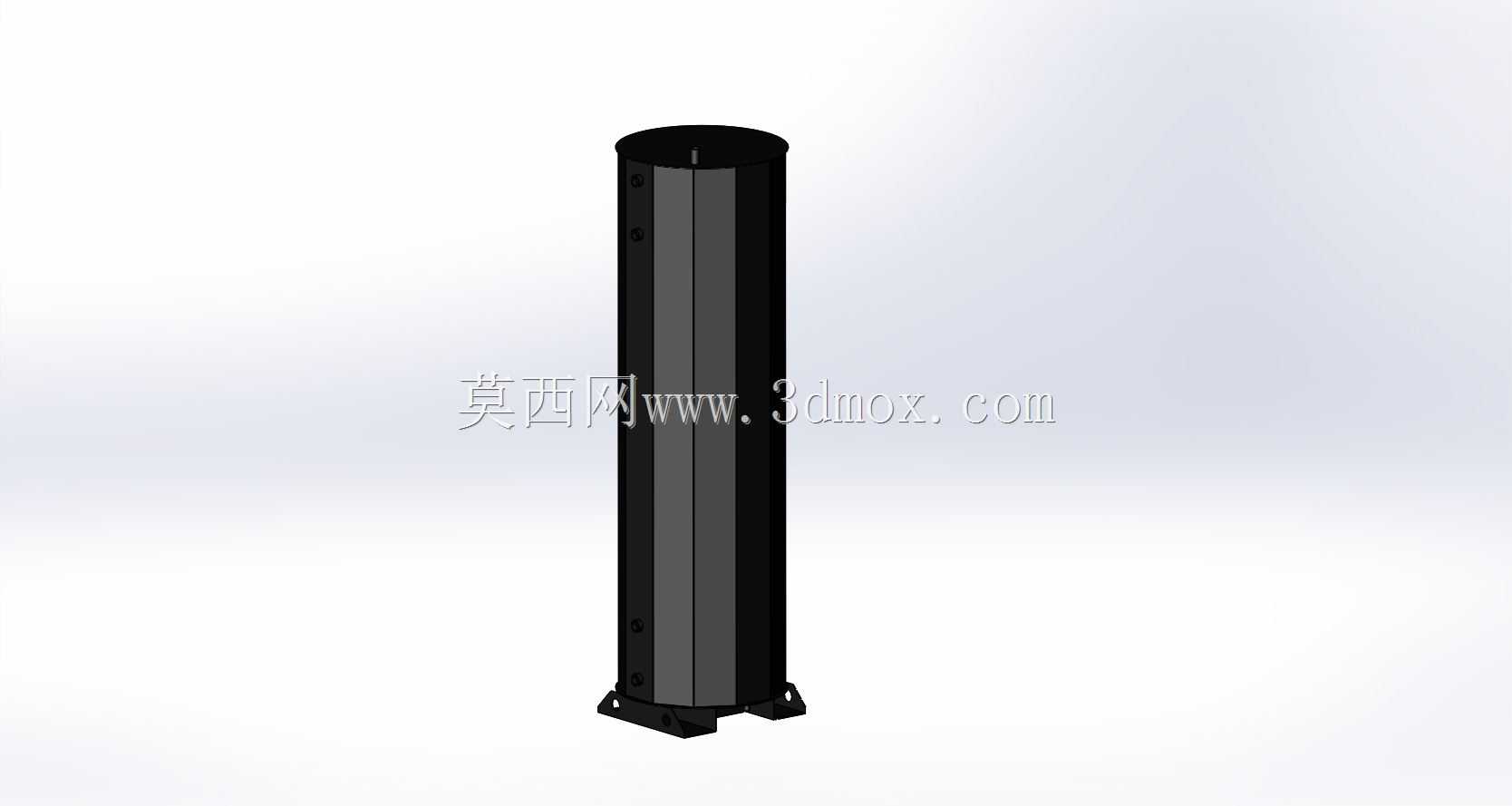

　　从功能定位来看，这款罐体主要承担供热系统的水容积缓冲作用，在系统循环泵启停、用户侧用水量波动时，罐体内储存的400升水体可以有效吸收管路内的水锤冲击，避免压力骤变损坏前端的换热器、循环泵以及管路阀门。罐体顶部设置的小口径接口用于连接自动排气阀，系统充水运行时积存在罐体顶部的空气可以通过该接口自动排出，避免气塞造成的循环不畅；罐体侧上部预留的接口可接入温度传感器、压力传感器，实时监测罐内储水的状态参数，侧下部的接口则用于对接系统回水管路以及排污管路，日常维护时打开排污阀即可排出罐底沉积的水垢、杂质，不需要完全排空整个系统的水体。

　　设计阶段首先考虑的是罐体的承压能力，作为闭式供热系统的组成部件，罐体采用等径直筒结构，上下端盖采用冲压成型的椭圆封头，相比平盖结构可以在相同壁厚下承受更高的工作压力，减少应力集中点的出现。支脚的位置设计经过受力校核，三个支脚均匀分布在罐体底部圆周，满水状态下罐体总重量超过400公斤，每个支脚的承重载荷均匀分配，避免长期运行出现支脚变形、罐体倾斜的问题。罐体外部没有多余的突出结构，外表面做平整化处理，后期如果需要做保温层施工，直接在罐体表面包裹橡塑保温棉或者聚氨酯发泡层即可，不需要额外处理突出的结构件，保温施工的效率更高，也能减少保温层的接缝，降低热损耗。

　　在设备选型匹配时，这款储水罐适配单台0.5-1吨的燃气热水锅炉、或者换热面积10-20平方的板式换热器，可满足3000-5000平面积的供暖系统储水缓冲需求，也可用于小型宾馆、洗浴场所的热水储存单元。安装时需要注意罐体周边预留不小于600mm的操作空间，方便后期对接管路、检修阀门以及清理排污，罐体顶部距离建筑顶板需要预留至少300mm的空间，方便排气阀的安装与维护。不同于开式水箱需要设置溢流管、通气管，这款闭式承压罐体可以直接接入闭式循环系统，不需要额外设置高位排气结构，系统运行时罐内压力与管路压力保持一致，不会出现水体氧化、跌水氧蚀的问题，能有效延长系统管路和换热部件的使用寿命。

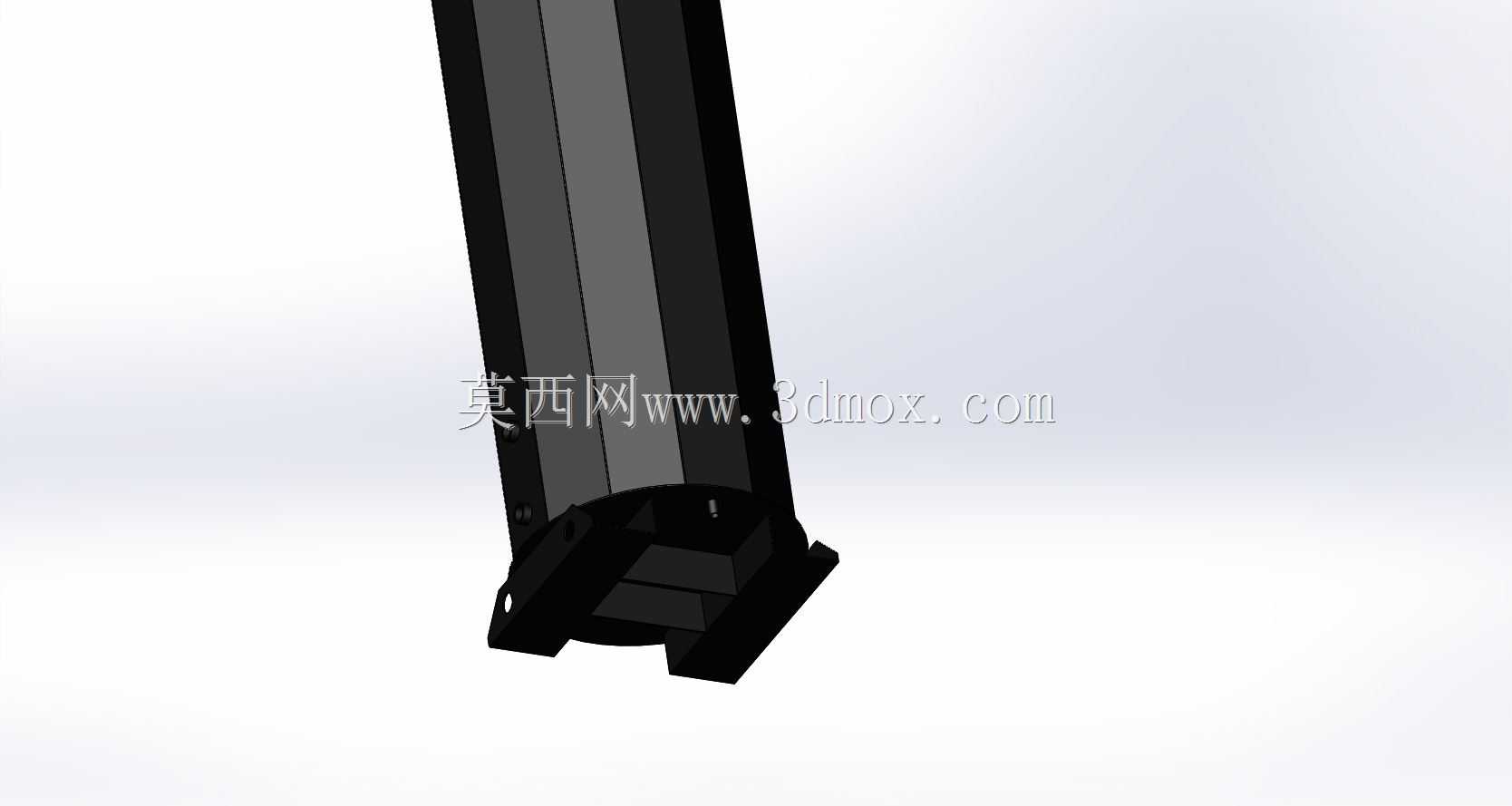

　　建模过程中对罐体的焊缝位置做了合理简化，直筒段与上下封头的连接焊缝、支脚与罐体的连接焊缝都做了连续焊缝的结构处理，符合实际压力容器的焊接工艺要求，所有接口的法兰尺寸都沿用行业通用的公称通径标准，方便选型时直接对接标准管路配件，不需要单独定制转接头。罐体底部的支脚安装孔采用长圆孔设计，允许现场安装时有少量的位置偏差，降低基础施工的精度要求，即使基础预埋件有几毫米的位置误差，也可以通过长圆孔调整固定位置，避免强行对位造成的罐体装配应力。
