供暖系统立式排水储水罐体结构

　　在民用集中供暖、商用建筑供热以及小型工业生产供热系统的末端水循环支路中，这类立式排水储水罐体是承担系统缓冲、排气、排污以及水量调节功能的核心配套部件，区别于常规的常压开式水箱，该罐体采用全封闭承压结构设计，可适配闭式供暖循环系统的运行压力要求，避免系统跑冒滴漏以及外界杂质进入循环回路的问题。从实际工程应用场景来看，这类罐体通常安装在供暖系统的回水干管末端或者锅炉机组的进水侧，一方面可以缓冲循环水泵启停带来的水锤冲击，吸收系统运行过程中因水温变化产生的体积膨胀量，稳定整个循环回路的工作压力；另一方面罐体底部设置的排污接口可以定期排出循环水中沉积的锈渣、水垢等杂质，避免杂质堵塞换热器管路或者散热末端的流道，顶部的排气接口可以自动或者手动排出系统循环过程中析出的溶解气体，防止气塞造成的局部不热、循环不畅等常见供暖故障。

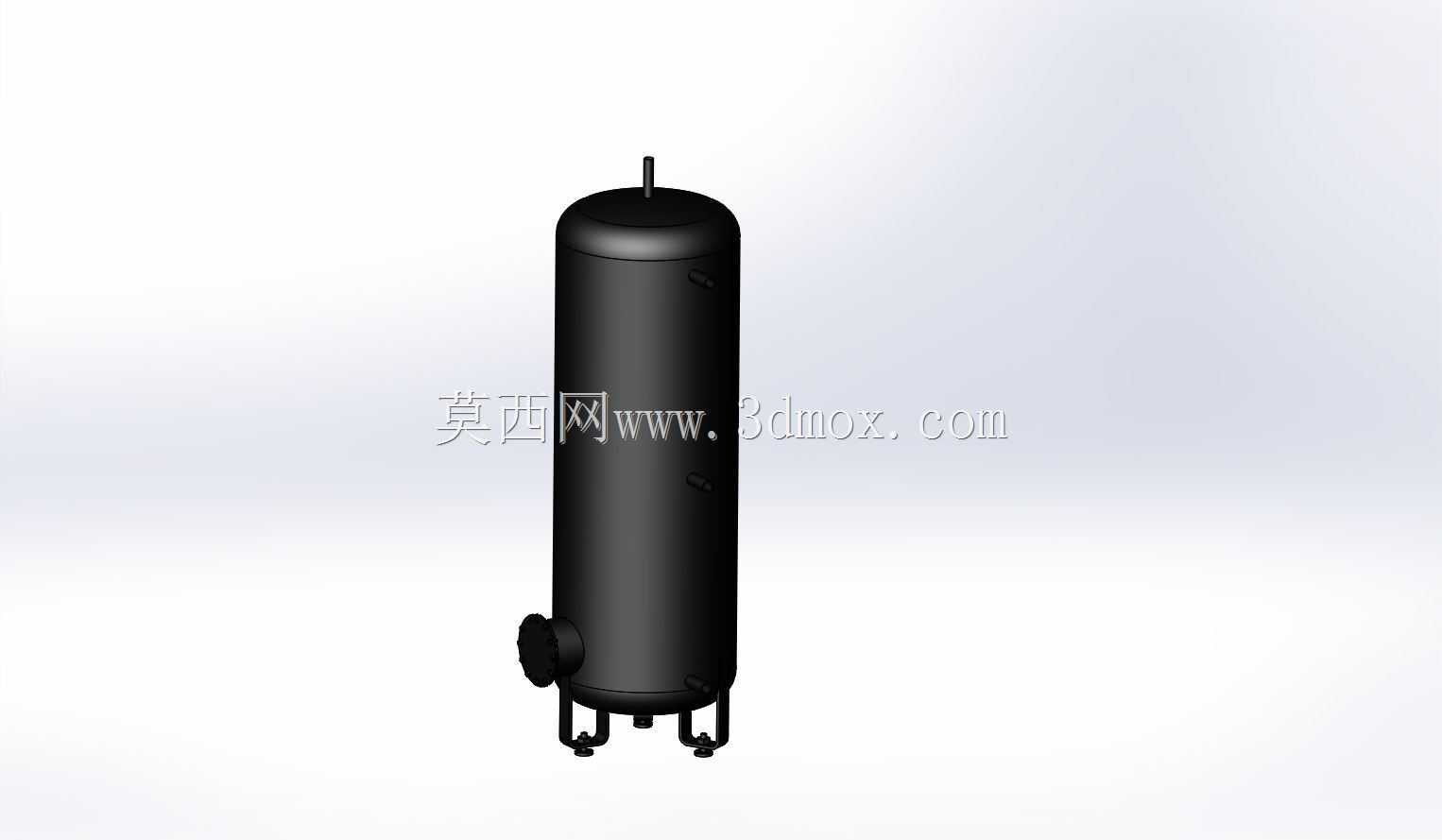

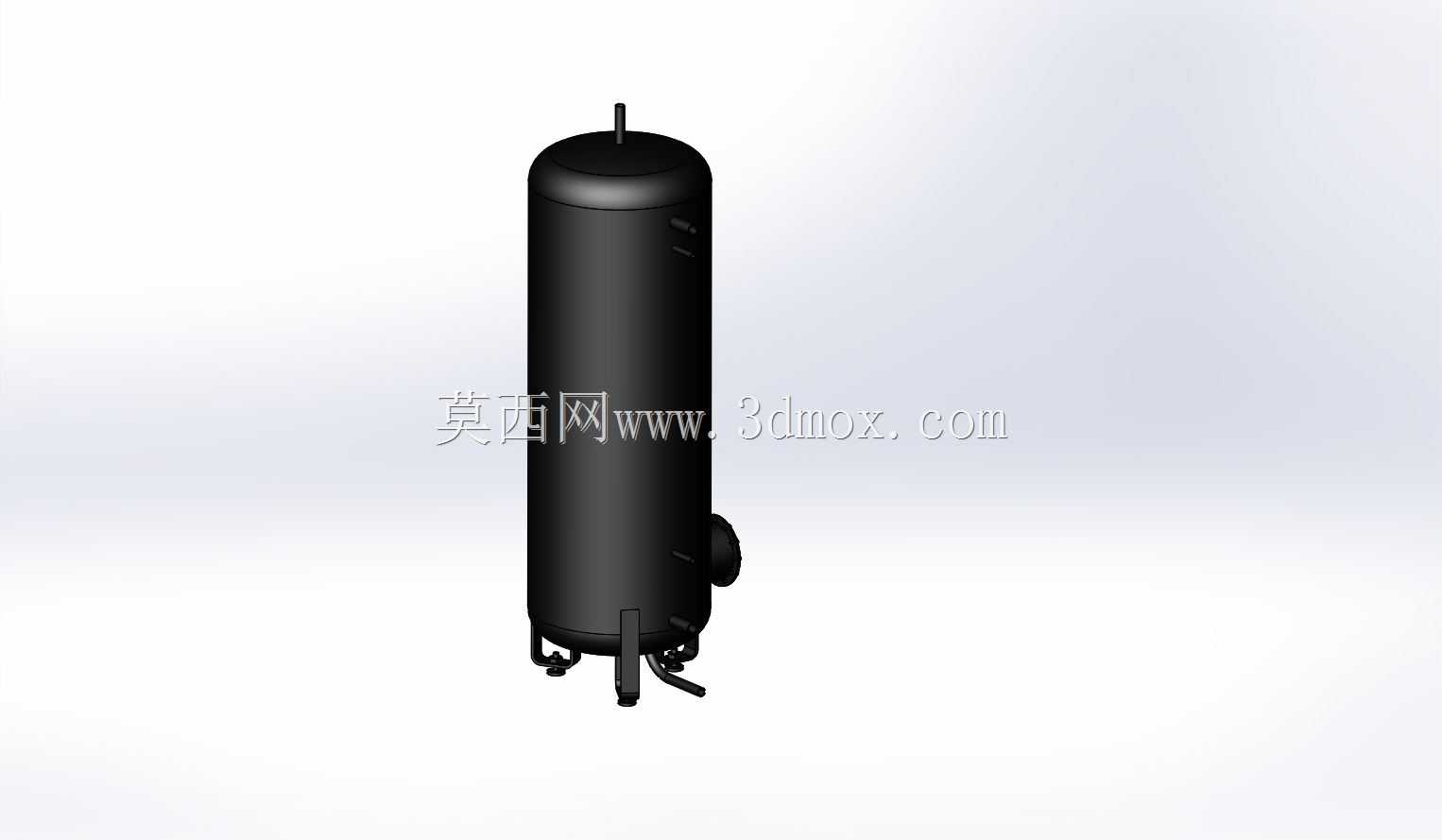

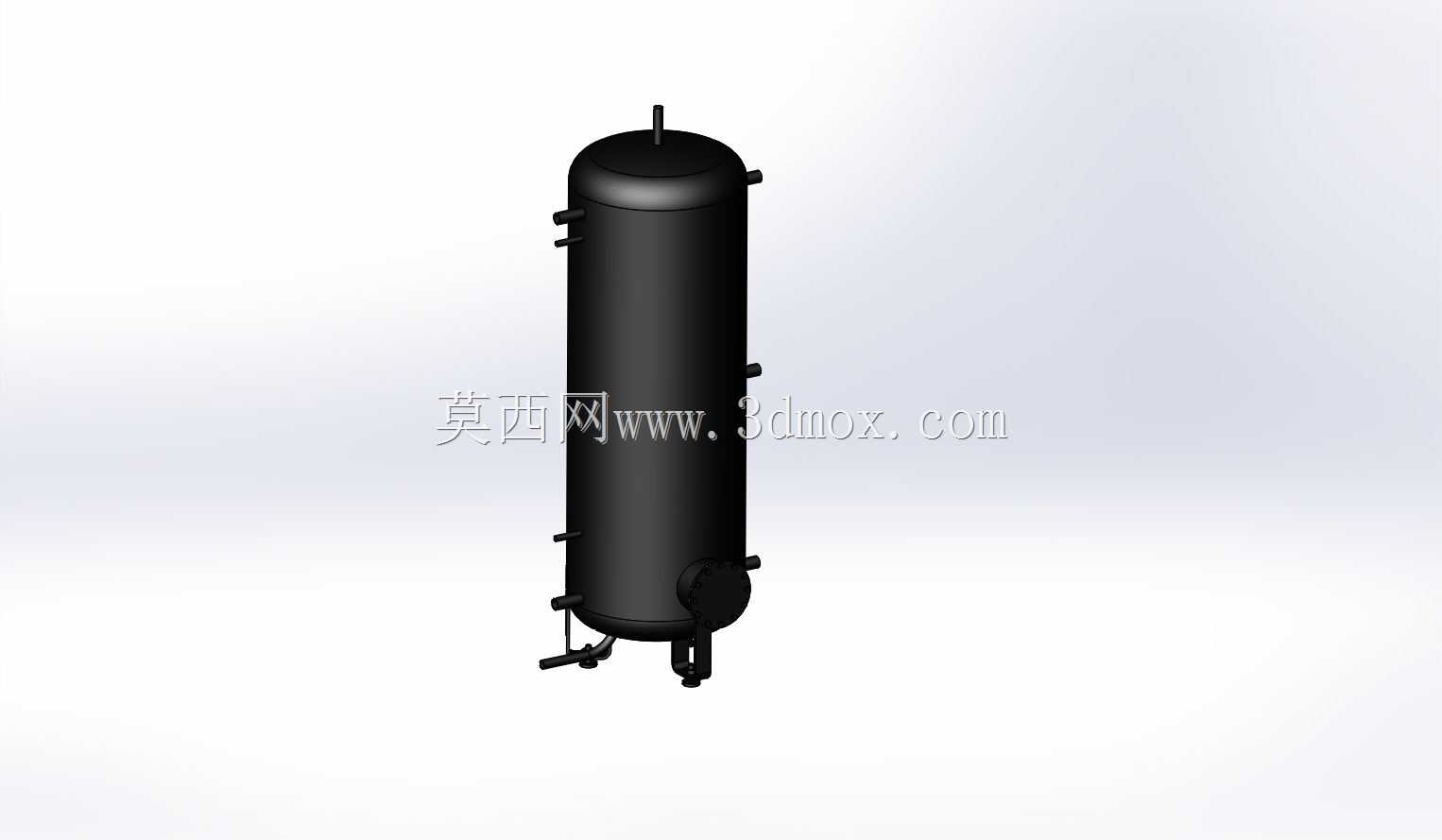

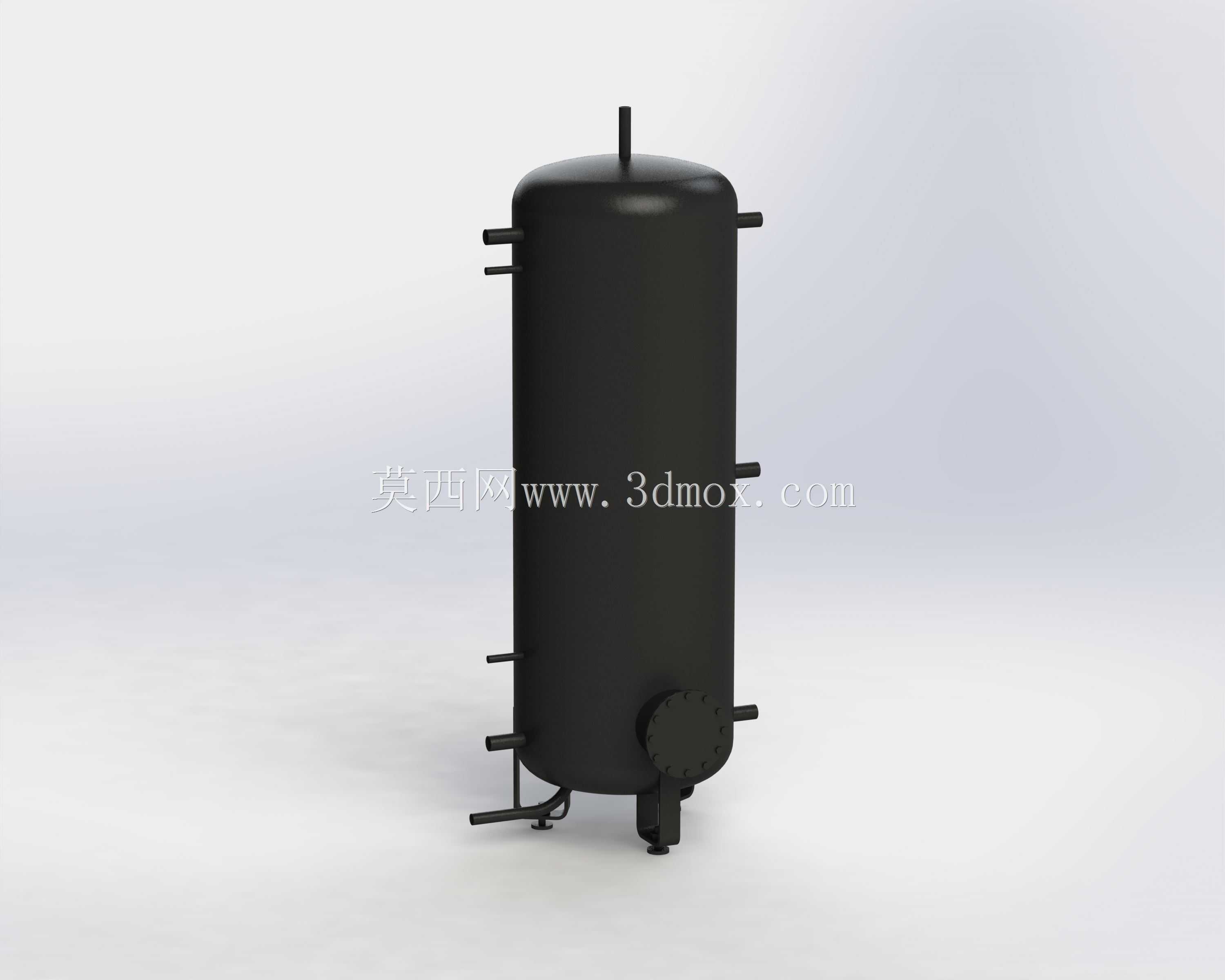

　　从结构设计思路来看，该罐体采用立式圆柱形筒体结构，相比卧式罐体可以在相同容积下占用更小的地面安装面积，适配多数换热站、锅炉房内紧凑的设备布置空间，筒体上下两端采用标准椭圆封头焊接成型，相比平盖封头可以更好地承受内部水压带来的应力，降低焊缝位置的应力集中系数，提升长期承压运行的结构可靠性。筒体侧壁根据系统接管需求预留了多组不同高度的径向接口，分别对应不同功能的管路连接：上部接口用于连接系统膨胀管、排气管道，中部接口用于连接回水干管、补水管道，下部接口靠近罐体底部锥段位置，用于连接排污管、泄水管，所有外接接口均采用短管加法兰的连接形式，方便现场安装时与不同管径的系统管路对接，也便于后期检修拆卸。罐体底部设置了三点式支撑脚结构，相比单支座或者环形支座，三点支撑可以更好地适应安装地面的不平整度，无需额外加工整体安装基础，仅需在地面预埋地脚螺栓或者采用膨胀螺栓固定即可，支撑脚与筒体底部封头之间采用加强筋焊接，提升承重能力，避免满水状态下支撑结构变形。

　　从安装边界与尺寸适配角度来看，该罐体额定储水容积为500升，筒体直径与高度比例经过优化，既保证了足够的气液分离空间与杂质沉降容积，又不会因为筒体过高导致安装时顶部空间不足，现场安装时需要在罐体周边预留不小于600毫米的操作检修空间，尤其是底部排污阀、侧壁仪表接口位置需要预留足够的操作空间，方便后期运维人员进行排污操作、仪表校准以及阀门检修。罐体侧壁的接口位置在建模阶段就按照常规供暖系统的管路走向做了方位优化，所有接口的中心高度均匹配通用供暖管路的安装标高，减少现场安装时的管路弯折、变径施工量，降低管路阻力损失。在建模细节处理上，所有焊缝位置均做了符合机械制图标准的工艺倒角处理，法兰连接面预留了密封垫片的安装槽位，支撑脚底部预留了地脚螺栓的安装过孔，顶部的排气接口做了内螺纹加工余量设计，可适配自动排气阀或者手动放气阀的安装要求。

　　在实际设备选型匹配过程中，这类罐体的接口尺寸、支撑高度可以根据具体项目的系统参数做局部调整，三维建模过程中所有特征均采用参数化设计，修改筒体直径、高度、接口位置时可以同步更新相关关联特征，减少重复建模工作量，模型的外形尺寸、接口方位完全按照实际加工工艺要求搭建，可直接用于施工前的管线综合排布碰撞检查，提前预判现场安装时可能出现的管路干涉、空间不足等问题，也可用于生产加工前的结构应力校核参考，验证不同工作压力下筒体、封头、支撑脚的结构强度是否满足设计要求。
