供暖系统500升容积排水储水罐体结构

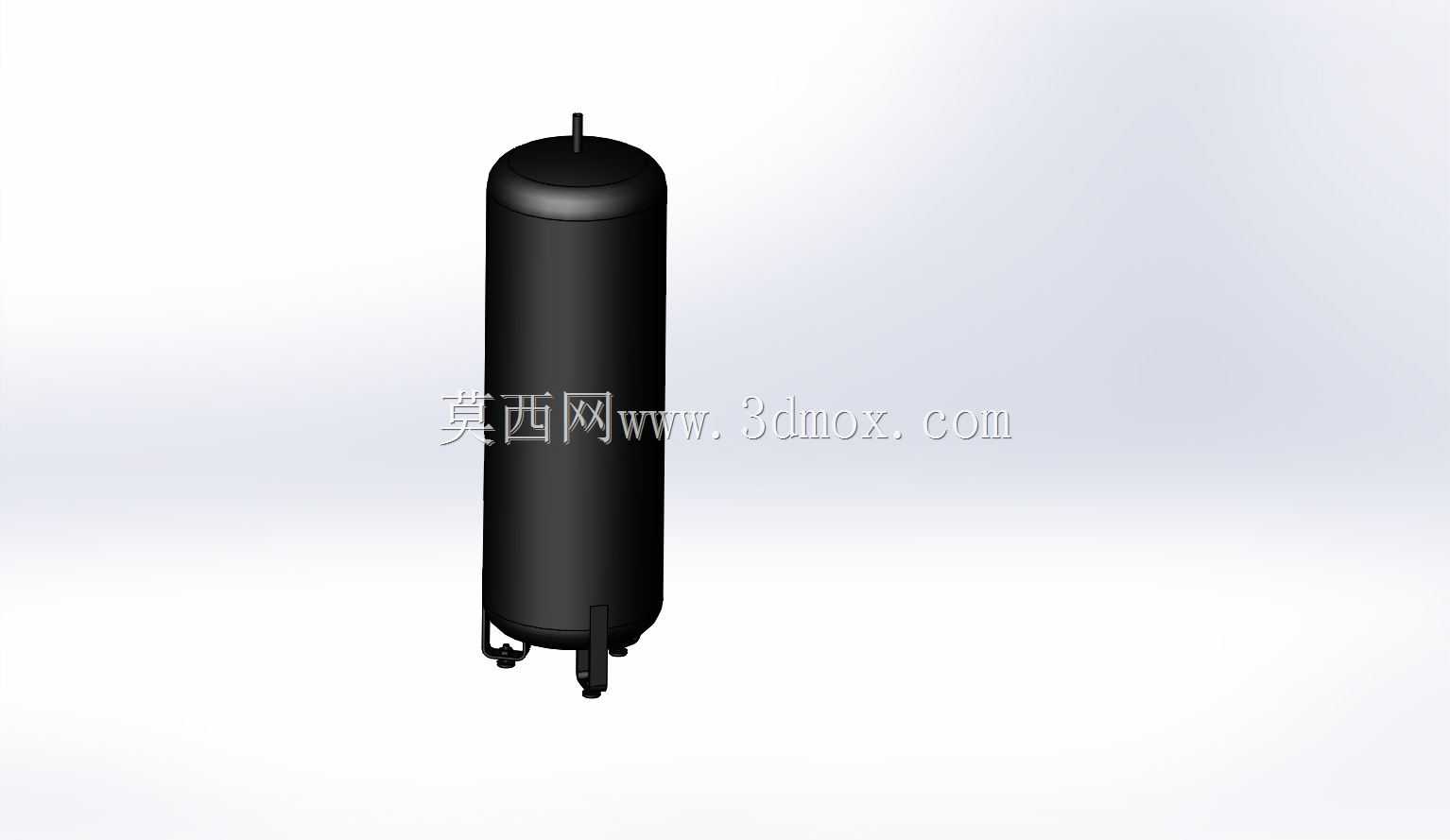

　　在民用集中供暖、商用建筑采暖以及小型工业供热系统的水循环回路中，这类立式储水排水罐体是承担系统水量缓冲、排污排水、稳压扩容的核心配套部件，区别于普通常压储水容器，该罐体适配闭式供暖循环系统的承压运行需求，500升的有效容积设计，刚好匹配供热面积在1500-2500平区间的中小型供暖回路，既不会因为容积过小导致系统补水频次过高、压力波动幅度过大，也不会因为容积冗余过多造成设备占地浪费、初期换热升温速度过慢的问题。从现场安装的实际边界来看，立式圆柱的外形结构是经过多场景适配优化的，底部采用三点式支脚支撑，支脚预留了地脚螺栓固定孔位，安装时只需要在混凝土基础面预留对应孔距的膨胀螺栓点位即可完成固定，不需要额外焊接安装支架，

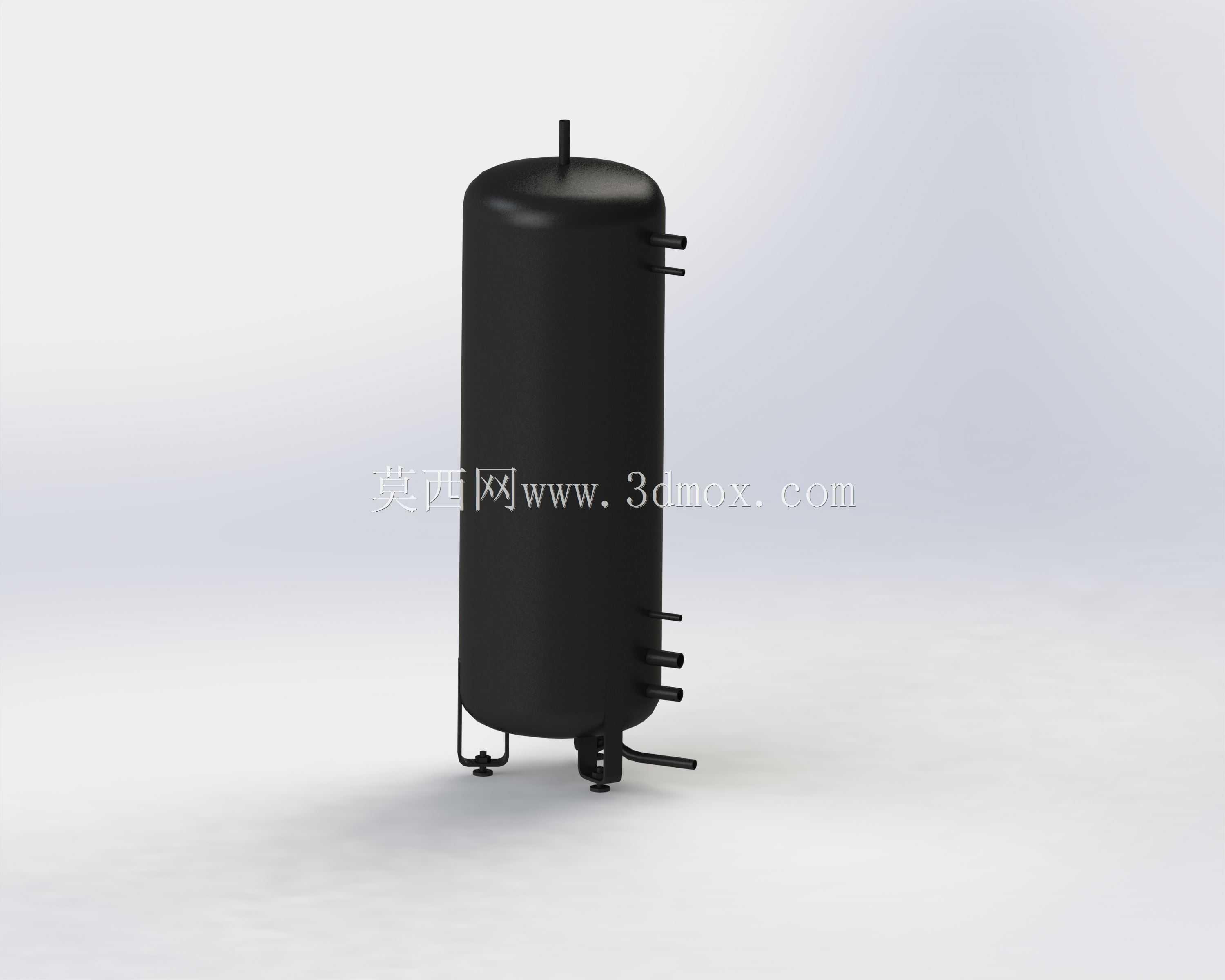

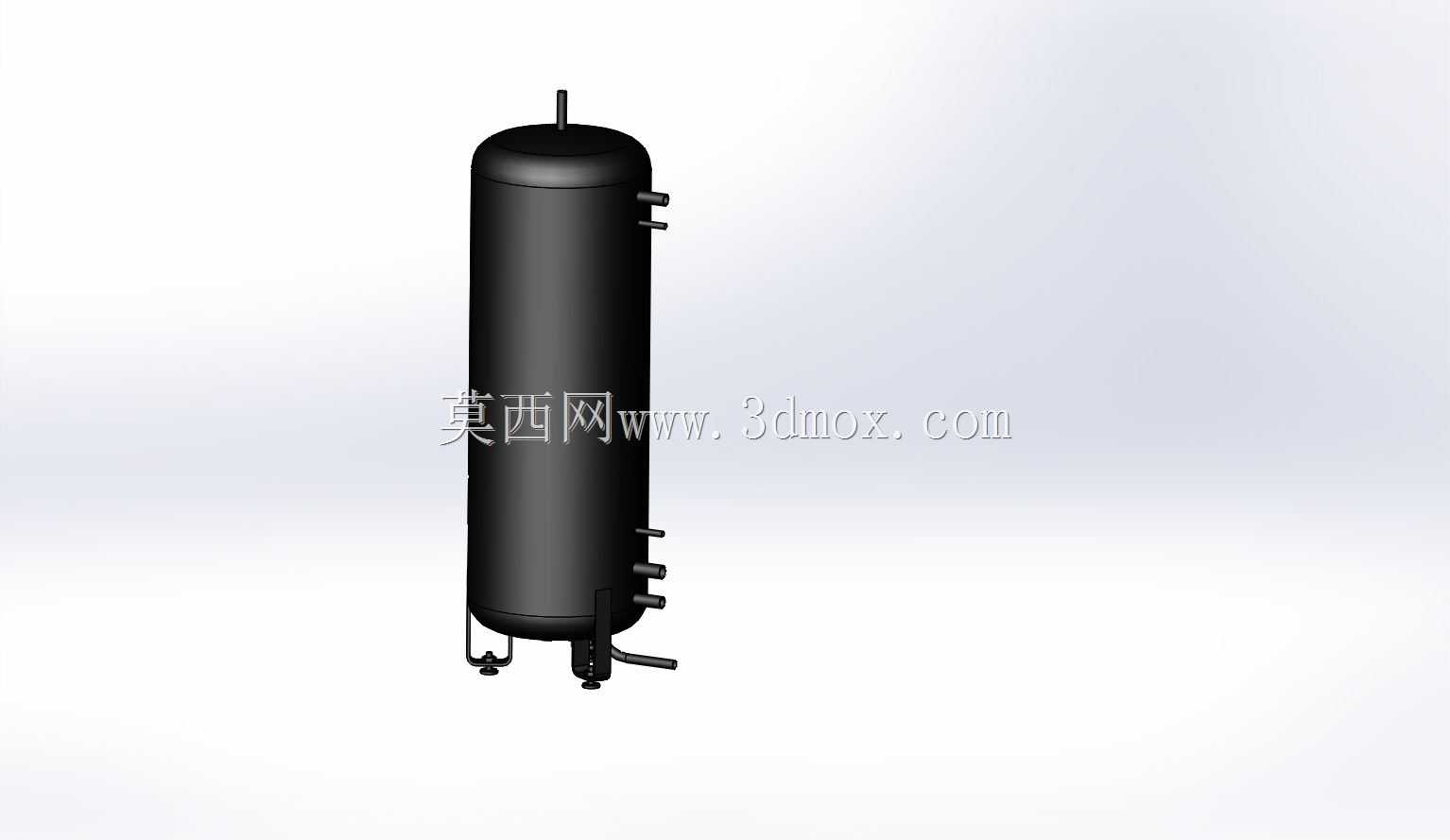

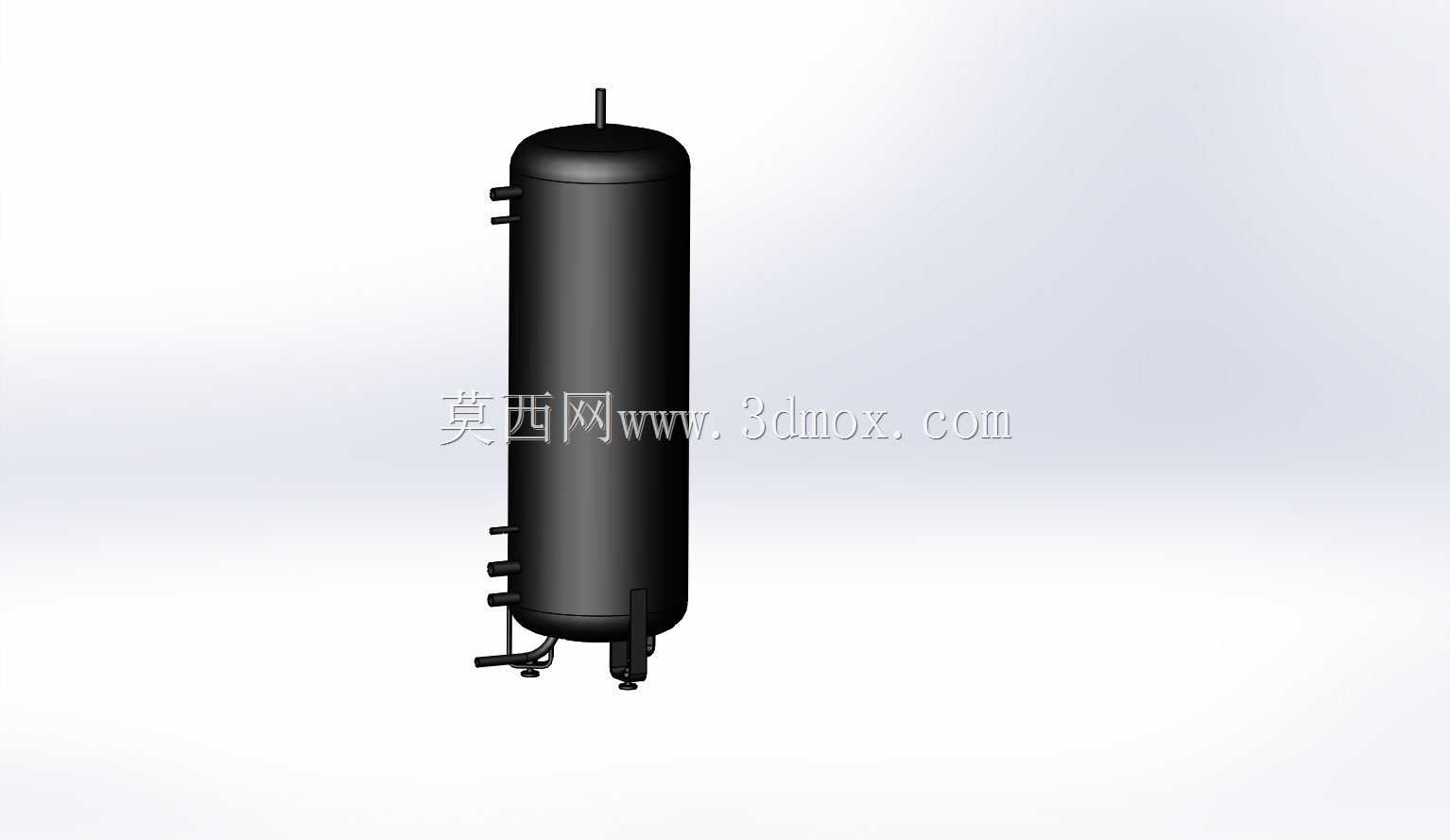

　　支脚的高度设计预留了底部排污接口的操作空间，日常运维时可以直接在罐体下方接装排污软管，不需要额外抬高设备。罐体侧面的多组接口采用分层排布设计，最上方的接口为排气接口，对接系统自动排气阀管路，可及时排出循环水中析出的空气，避免气堵造成的管路循环不畅；中部的两组侧接口为循环水进出接口，可根据现场管路走向选择同侧或者异侧接管，接口的伸出长度预留了法兰安装或者快装接头连接的操作空间，不会因为贴罐壁过近导致扳手操作空间不足；下部的侧接口为液位检测、温度传感器安装接口，可直接拧入对应规格的传感元件，不需要额外在现场开孔焊接，减少现场施工的承压泄漏风险；罐体最底部的侧向接口为排水排污接口，对接系统排污管路，在系统换季维护、

　　水质置换时可以快速排空罐内存水，同时可以顺着水流带出罐底沉积的锈渣、水垢等杂质。从结构设计的逻辑来看，罐体采用等径圆柱筒身加标准椭圆封头的结构形式，这种结构的承压应力分布最均匀，在同等壁厚、同等承压等级的前提下，材料利用率比方形结构高出40%以上，筒身的壁厚取值是按照供暖系统常规0.6MPa运行压力、1.5倍安全系数计算得出，既可以满足系统静压加循环泵扬程的总压力承载需求，也不会因为壁厚过大造成材料成本浪费、设备自重过高的问题。罐体顶部的单接口为溢流接口，当系统补水过量、压力超过设定阈值时，多余的水可以从该接口溢出，避免罐体超压变形。在实际项目选型过程中，这类罐体的安装位置通常设置在供暖系统回水总管的最低处，

　　或者锅炉房循环泵的入口侧，依靠罐体的储水能力缓冲循环泵启停造成的水锤冲击，同时沉淀循环水中的固体杂质，通过定期排污排出系统，减少杂质对锅炉板换、循环泵叶轮、末端散热器的磨损堵塞。建模过程中对所有接口的管螺纹规格、安装中心距、支脚的孔位坐标都做了1:1的参数化还原，结构设计人员可以直接调用该模型对接管路系统设计，不需要反复核对安装尺寸，也可以基于该模型调整容积、接口规格，快速衍生出不同参数的同系列罐体模型，大幅缩短暖通配套设备的设计周期。需要注意的是，这类罐体的外表面在实际生产中会做防锈防腐喷涂处理，模型中还原的黑色外观就是对应工业场景常用的环氧沥青防腐涂层效果，安装在室内锅炉房时不需要额外做外保温，如果安装在室外非采暖空间，还需要在罐体外部加装聚氨酯保温层和铝皮外护，减少冬季运行时的热量损耗，避免罐内存水冻结。
