带支撑钢架的工业袋式除尘装置结构

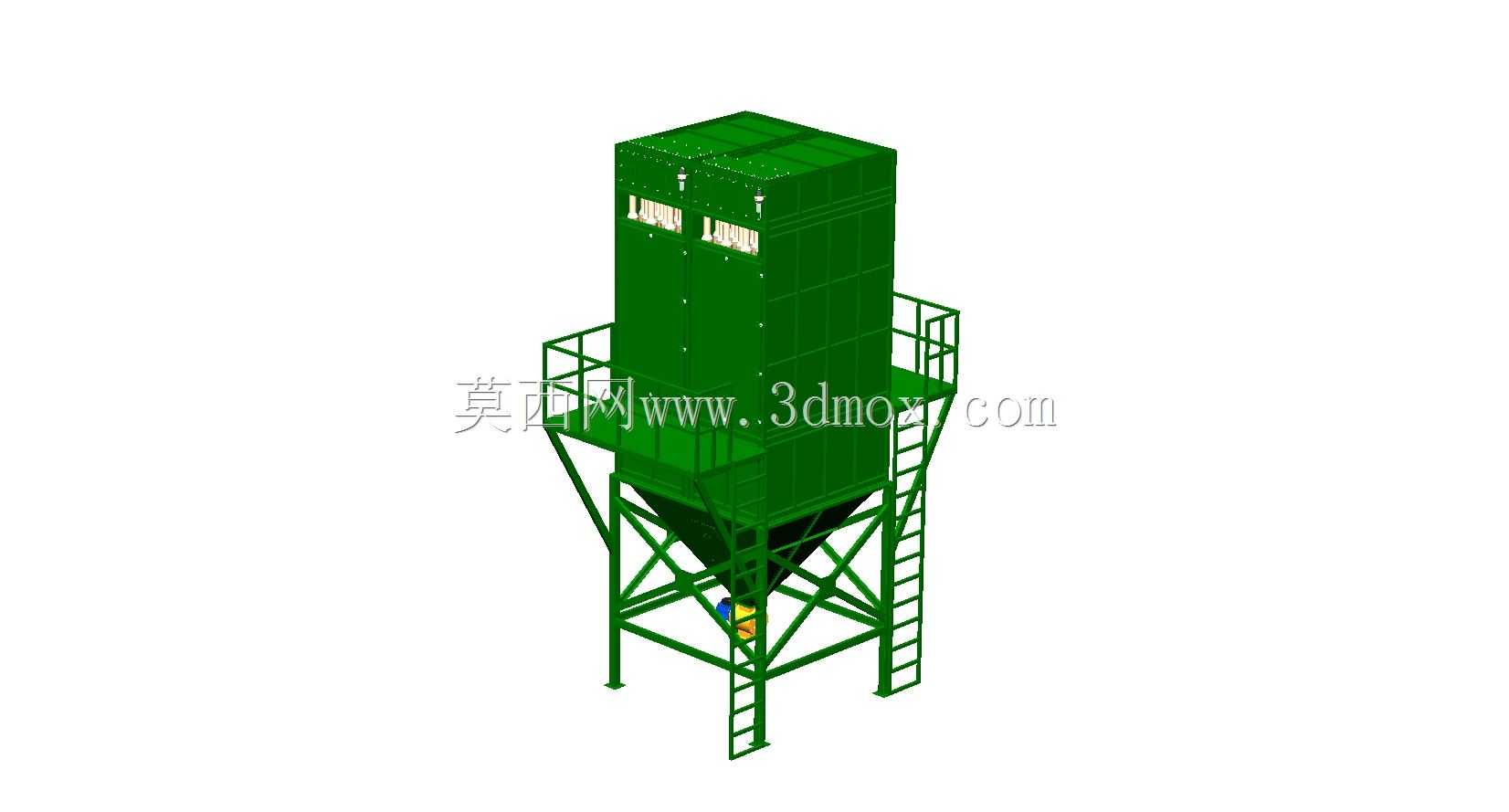

　　在木工加工车间、燃煤锅炉输煤栈桥、中小型冶金破碎工段这类产尘点集中、场地预留安装空间紧凑的场景里，这类带一体式支撑结构的袋式除尘装置是很常见的尘源处理配置，不同于直接架在工艺设备顶部的小型仓顶除尘器，也不同于布置在独立除尘机房的大型长袋离线除尘系统，这类中型袋式除尘设备直接通过自身的型钢支撑框架落地安装，不需要额外搭建混凝土设备基础平台，能大幅缩短现场安装的施工周期，也方便后期运维人员直接在设备周边开展检修作业。从结构设计逻辑来看，整套设备的受力传递路径非常清晰，上部的方形过滤箱体是核心过滤单元的承载区，内部用来布置过滤袋组、喷吹清灰组件，箱体侧壁做了加劲肋压型处理，避免风机负压抽吸作用下出现壁板变形，

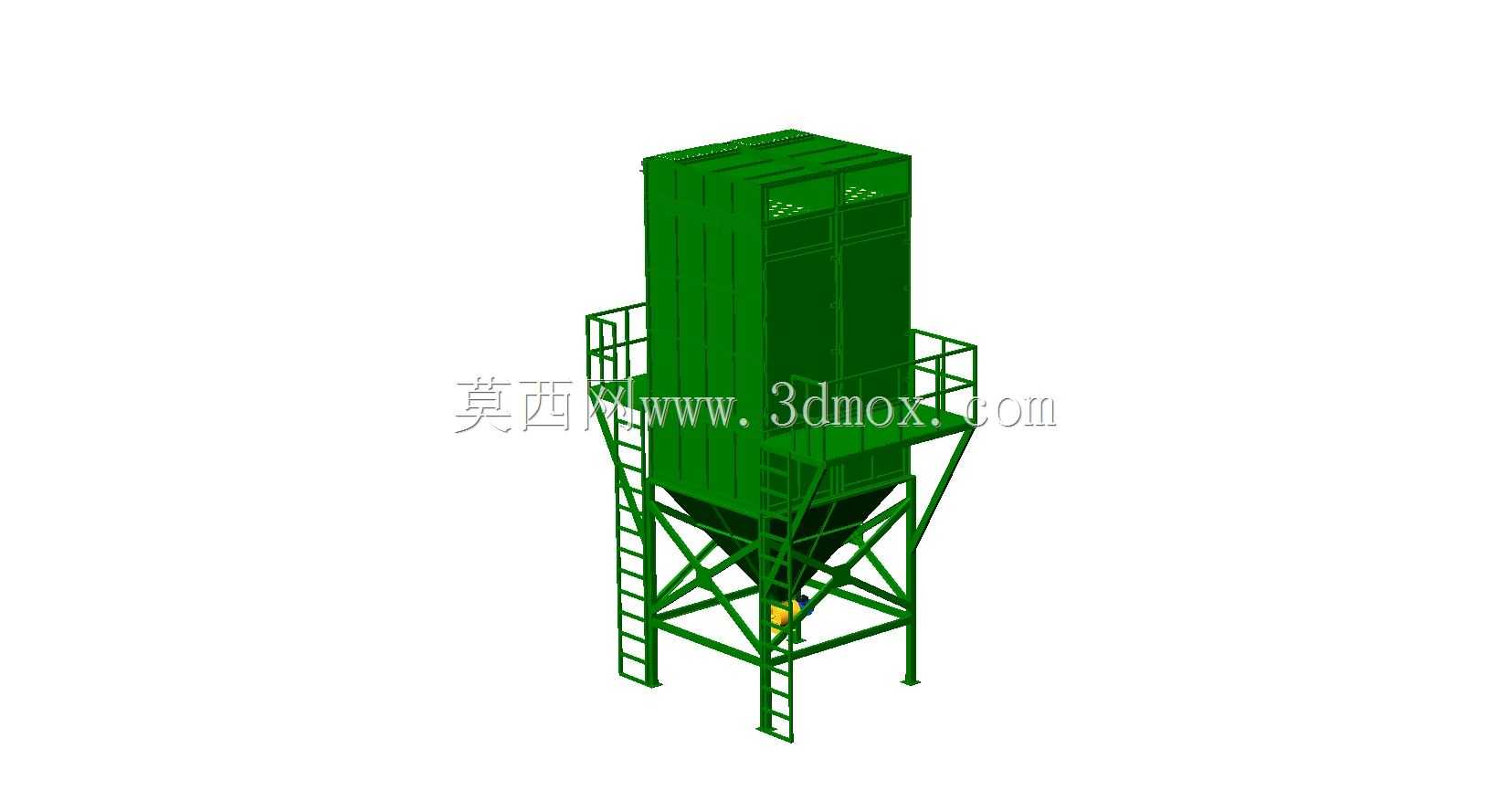

　　箱体顶部预留了检修盖板的安装位，不需要额外搭建顶部检修平台就能完成滤袋的更换作业。下部的锥形灰斗是收集沉降粉尘的核心结构，锥角的设计充分考虑了常见工业粉尘的安息角，避免粉尘在灰斗内壁搭桥积灰，灰斗下口直接对接卸灰阀的安装法兰，能把过滤下来的粉尘连续排出到输灰设备里。外围的支撑框架采用型钢焊接成型，四根主立柱从地面一直延伸到箱体中部的承托圈梁位置，斜向支撑按照受力角度均匀布置，既承担上部箱体满负荷运行时的竖向荷载，也能抵消车间通风、设备运行振动带来的水平侧向力，避免设备长期运行出现结构倾斜。支撑框架侧面集成了直爬梯和环形检修平台，平台护栏的高度符合工业设备安全防护要求，运维人员可以通过爬梯到达箱体中部的检修位置，

　　观察喷吹系统的运行状态，也能靠近灰斗位置检查卸灰装置的堵料情况，不需要额外搭设临时检修脚手架。从安装边界来看，整套设备的占地尺寸控制得非常紧凑，支撑框架的立柱跨距刚好匹配上部箱体的外轮廓尺寸，不会额外占用车间内的通行空间，设备的进气口一般设置在灰斗上部的侧壁位置，出气口设置在箱体顶部的净气室侧方，现场对接通风管道的时候不需要做复杂的变径调整，能减少管道安装的材料损耗。在实际选型应用的时候，要注意这类设备的支撑腿底部需要和预埋的地脚螺栓做可靠固定，尤其是在室外布置的场景下，还要考虑当地的风荷载、雪荷载对结构的影响，必要时可以在支撑框架之间加设横向连系梁提升整体刚度。另外设备的爬梯踏步做了防滑处理，平台踏板采用格栅板设计，

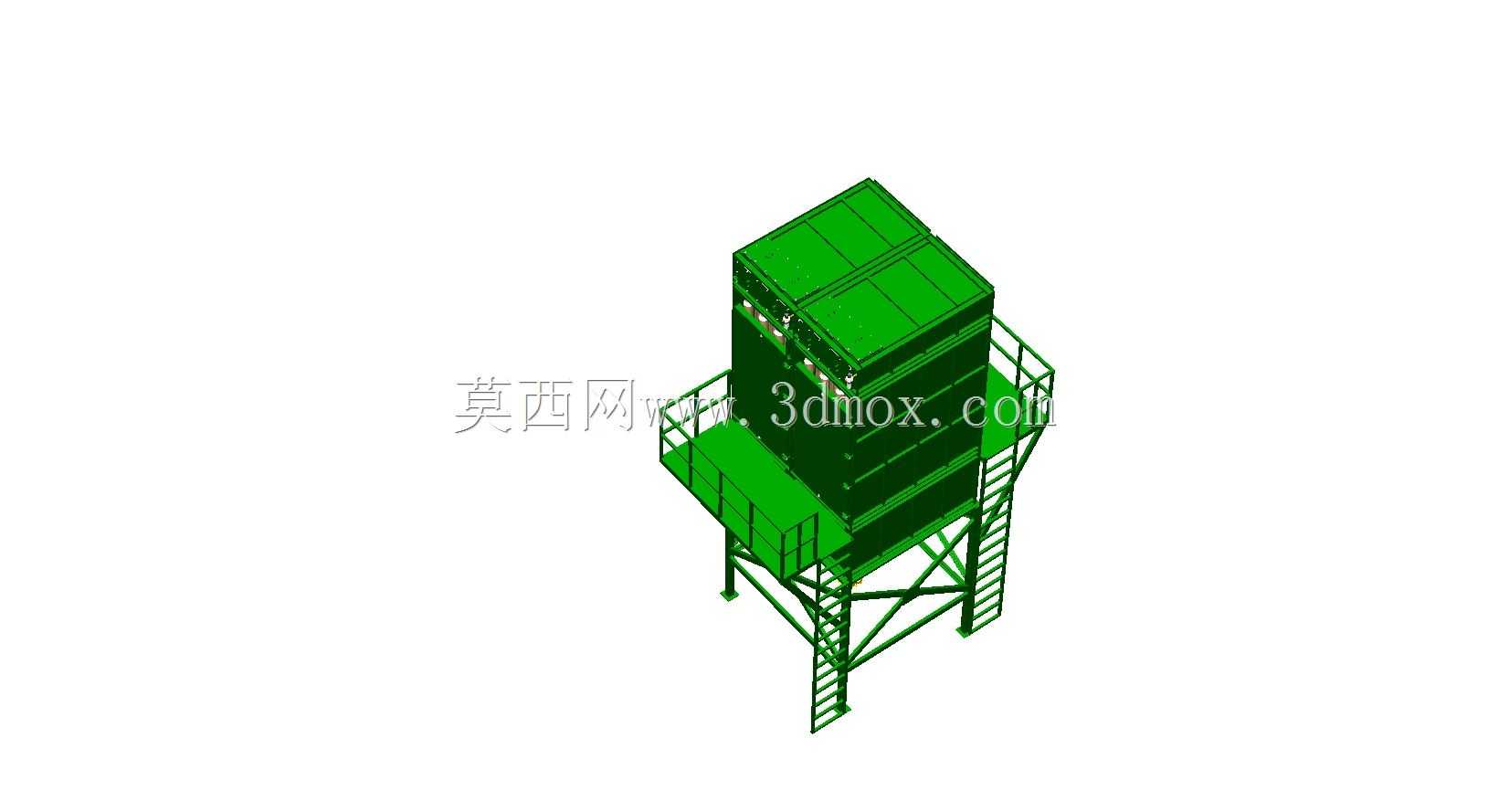

　　积灰的时候可以直接漏到地面，不会在平台表面堆积造成人员滑倒的风险。不同于分体式安装的除尘设备，这套结构把支撑、检修通道、设备本体整合为一个整体，三维建模的时候可以直接整体导入厂区布置图里，不需要单独拼装各个零散部件，能大幅提升工程设计阶段的布置效率。在滤袋检修的场景下，顶部的检修口位置刚好在爬梯的上方延伸位置，运维人员携带工具从爬梯到达平台后，可以直接开启顶部盖板抽出滤袋，作业半径覆盖所有滤袋的安装位置，不存在检修盲区。灰斗位置还预留了振动器的安装位，遇到粉尘粘性较大容易积灰的工况，可以直接加装仓壁振动器辅助清灰，不需要后期在现场额外焊接安装座，避免焊接应力造成灰斗壁板变形。整套结构的型钢选型都是按照满负荷运行工况下的受力计算确定的，主立柱采用的型钢规格能承受箱体装满滤袋、灰斗积灰到最高料位时的总重量，斜撑的布置角度刚好让型钢主要承受轴向力，减少弯曲应力带来的材料损耗，在保证结构强度的前提下尽可能控制设备的整体重量，降低运输和安装的成本。在实际工程应用里，这类设备常用来处理木工木屑、锅炉飞灰、矿石破碎粉尘等干性粉尘，不适用于处理高湿度、高粘性的含尘废气，否则很容易出现滤袋糊袋、灰斗堵料的问题，这也是选型阶段需要重点核对的工况边界。
