SBF规格改造型工业袋式除尘装置

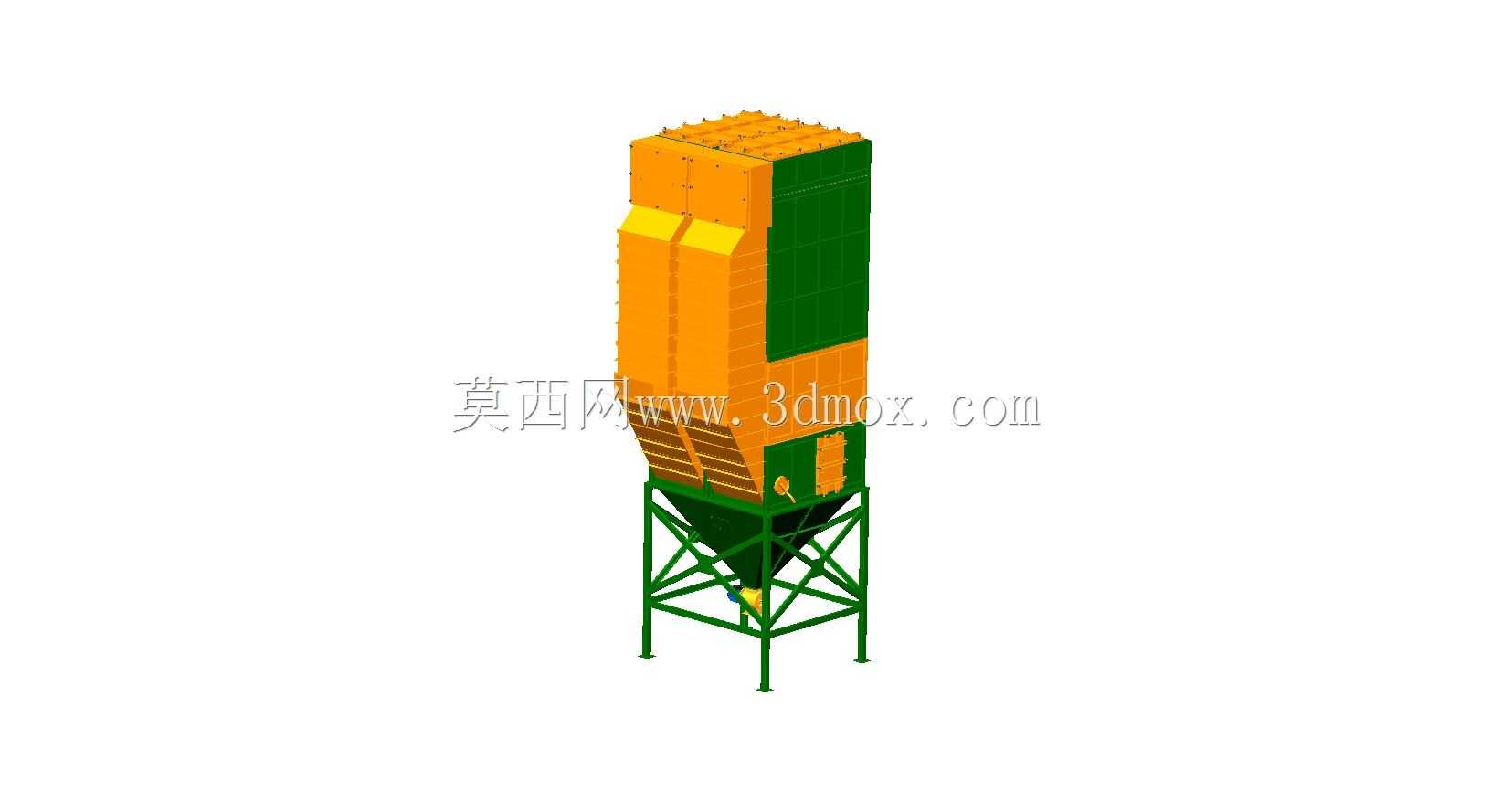

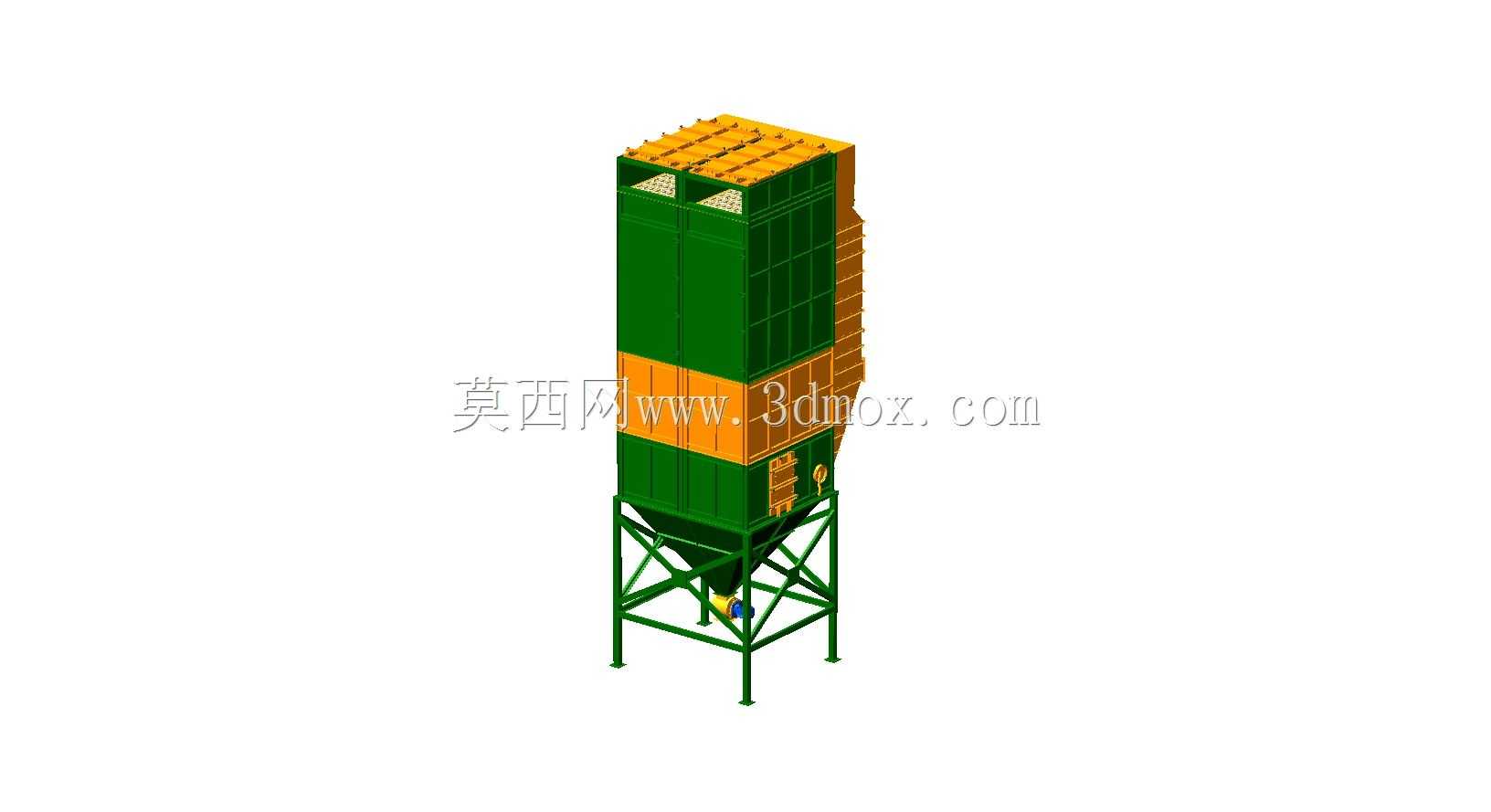

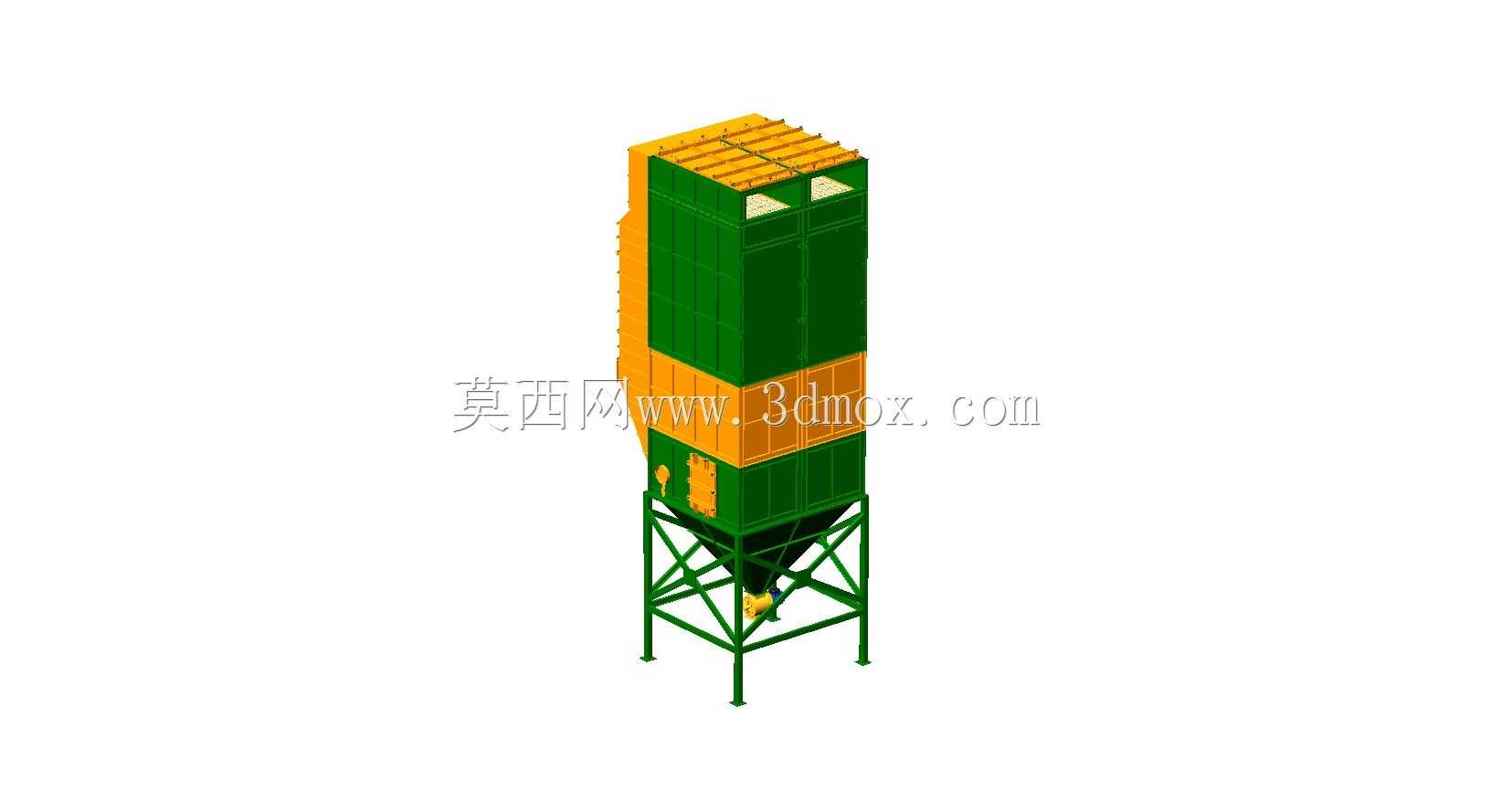

　　在工矿企业的生产车间、物料转运节点、破碎筛分工段等存在大量粉尘散逸的作业场景中，除尘设备是保障作业环境合规、保护一线操作人员职业健康、回收可利用物料的核心配套装备，本次呈现的改造型袋式除尘装置，是针对原有老旧过滤系统做的定向升级方案，核心目标是在最大化复用原有过滤器滤芯部件的前提下，提升整体除尘效率，降低改造成本与停机改造的周期。从结构布局来看，该装置采用上中下三段式立式布局，下部为锥斗形灰斗结构，配套型钢焊接的支撑机架，将整机抬升至合适的排灰高度，方便后续对接卸灰阀、输灰装置等下游排灰组件，灰斗的锥角设计充分考虑了不同性状粉尘的安息角参数，避免粉尘在斗壁积附搭桥，保障卸灰流程顺畅。中部为过滤仓段，内部布置多组竖向安装的过滤滤袋，

　　含尘气流从进风口进入中箱体后，在导流结构的作用下均匀分散至各滤袋间隙，大颗粒粉尘在重力作用下直接沉降进入下部灰斗，细微粉尘则随着气流穿过滤袋纤维层，被阻留在滤袋外表面，净化后的气流透过滤袋进入上部净气室。上部为净气室与喷吹清灰结构段，净气室顶部做密封盖板设计，方便后期检修更换滤袋时快速开盖作业，喷吹系统布置在净气室内部，按照设定的压差或时间周期触发脉冲喷吹，将滤袋表面附着的粉尘层吹落至灰斗，维持设备运行阻力在合理区间。设计过程中充分考虑了原有现场的安装边界条件，整机的安装地脚尺寸、进风口标高与方位、出风口对接尺寸均匹配原有旧设备的安装接口，改造作业时无需对现场的风管支架、设备基础做大规模改动，仅需拆除旧设备主体后直接就位对接即可，

　　大幅压缩现场施工的工作量。进风口设置在中箱体下部侧方，采用渐扩式风道设计，降低入口风速，避免高速含尘气流直接冲刷滤袋造成局部磨损，延长滤袋的实际使用寿命；出风口设置在上部净气室侧方，可直接对接现场原有排风管道，或者引至后续的排风风机系统。设备的外壳采用模块化壁板拼接结构，壁板做折边加强处理，在保障箱体整体刚度的前提下降低壳体自重，壁板之间采用密封胶条加螺栓紧固的连接方式，避免运行过程中出现漏风导致的除尘效率下降问题。支撑机架采用标准型钢焊接成型，各支腿之间设置横向与斜向的支撑拉杆，保障整机在满载运行、喷吹振动工况下的结构稳定性，支腿底部设置地脚安装板，可通过膨胀螺栓或者预埋螺栓与现场混凝土基础固定，抵消设备运行过程中的振动载荷。

　　针对原有旧设备滤芯复用的需求，设计时对滤袋的安装花板尺寸、滤袋长度、袋笼配合公差做了精准匹配，旧滤芯无需做任何改造即可直接安装在新设备的花板上，最大化盘活企业的原有备件库存，降低改造的物料投入。清灰系统的喷吹压力、喷吹周期参数可根据现场实际的粉尘浓度、粉尘粒径特性做灵活调整，在保障清灰效果的同时降低压缩空气的消耗量，适配不同工况的运行需求。设备外部的检修平台、爬梯等附属结构可根据现场实际安装高度选配，日常巡检时可通过爬梯到达顶部净气室位置，检查喷吹阀的运行状态，也可在停机时进入中箱体检查滤袋的磨损、积灰情况，及时更换破损滤袋，避免因个别滤袋破损导致的排放超标问题。在有色冶金、建材加工、粮食储运、木工加工等存在粉尘治理需求的场景中，这类改造型除尘设备能够很好地适配旧系统升级的需求，在控制改造成本的前提下，实现粉尘排放浓度达标，同时提升系统运行的稳定性，降低后期的运维工作量。
