带吸油管路可旋转工位操作控制台设计

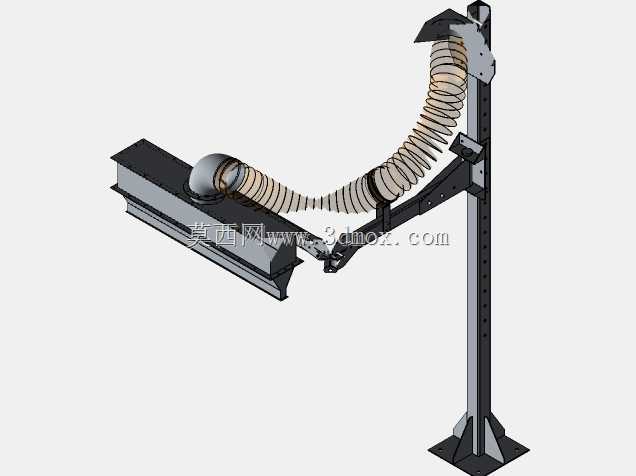

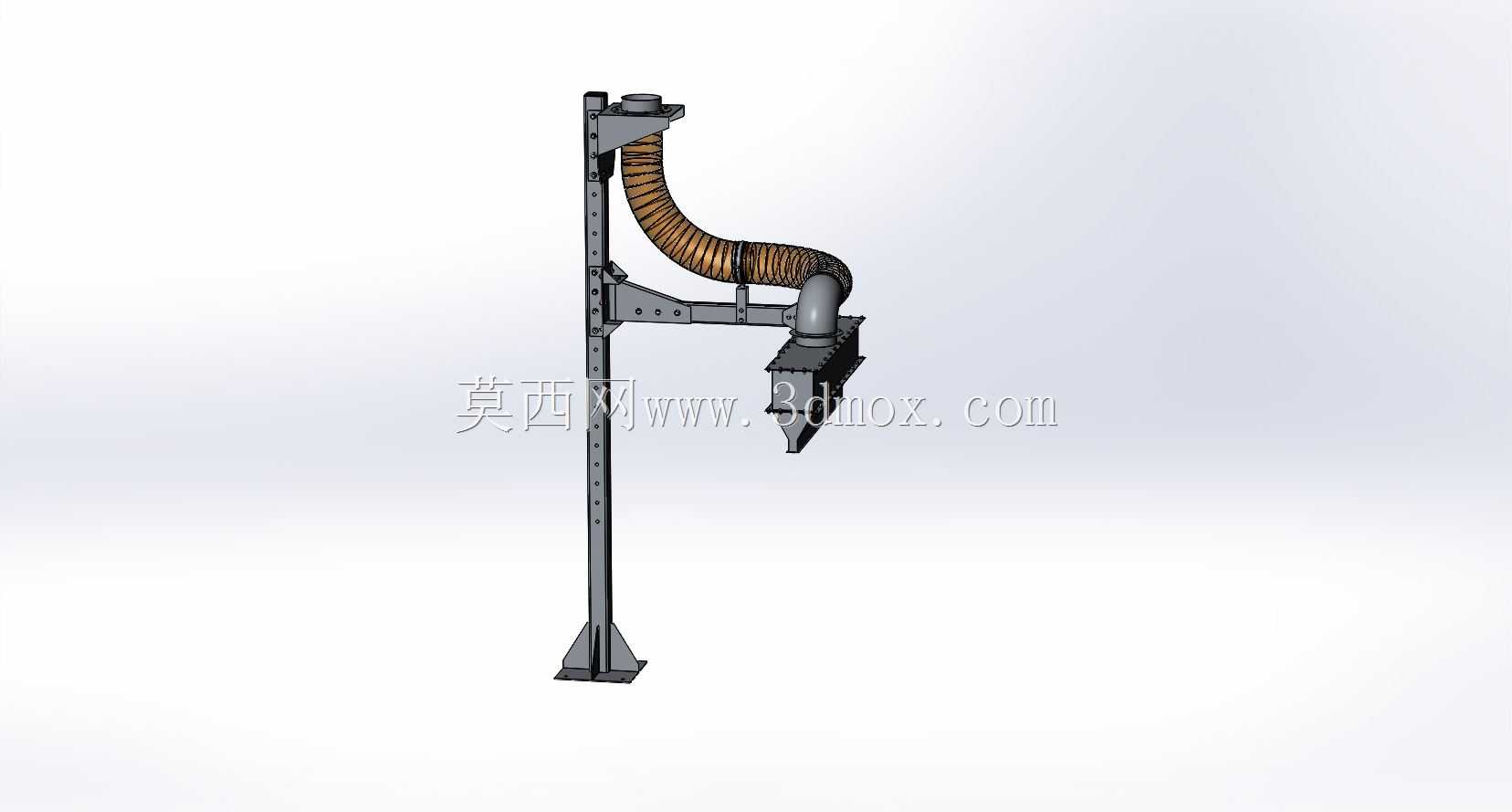

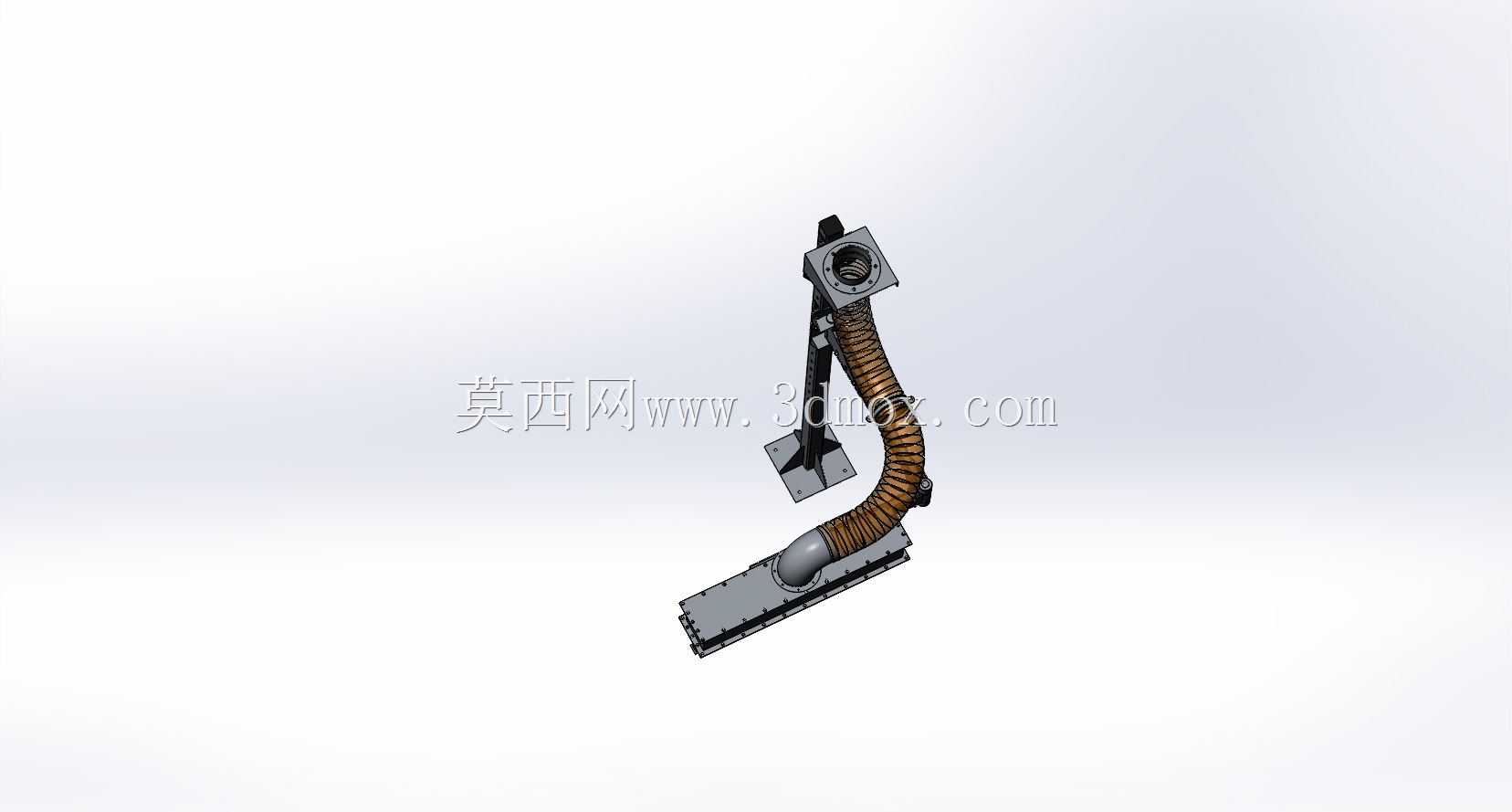

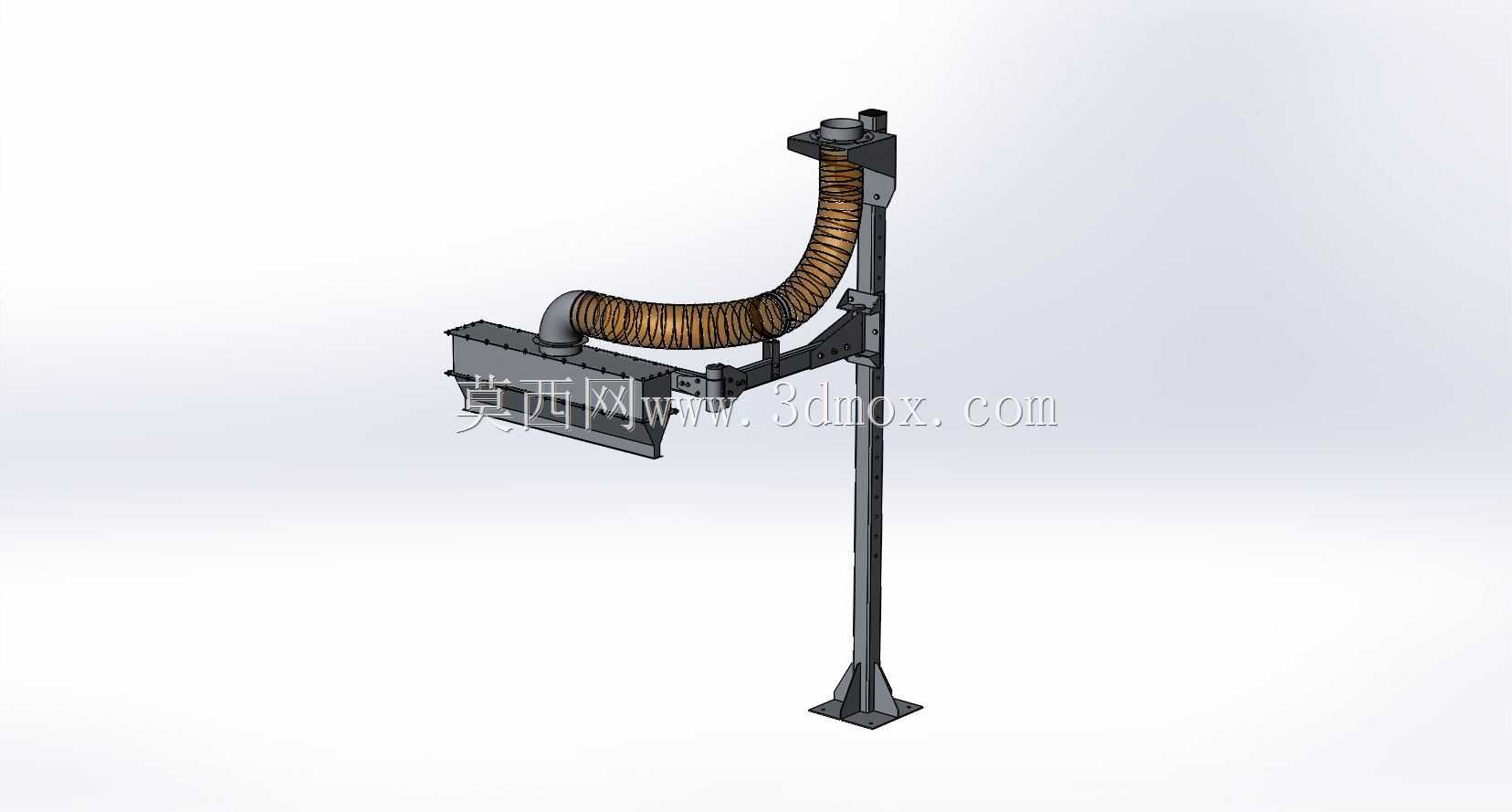

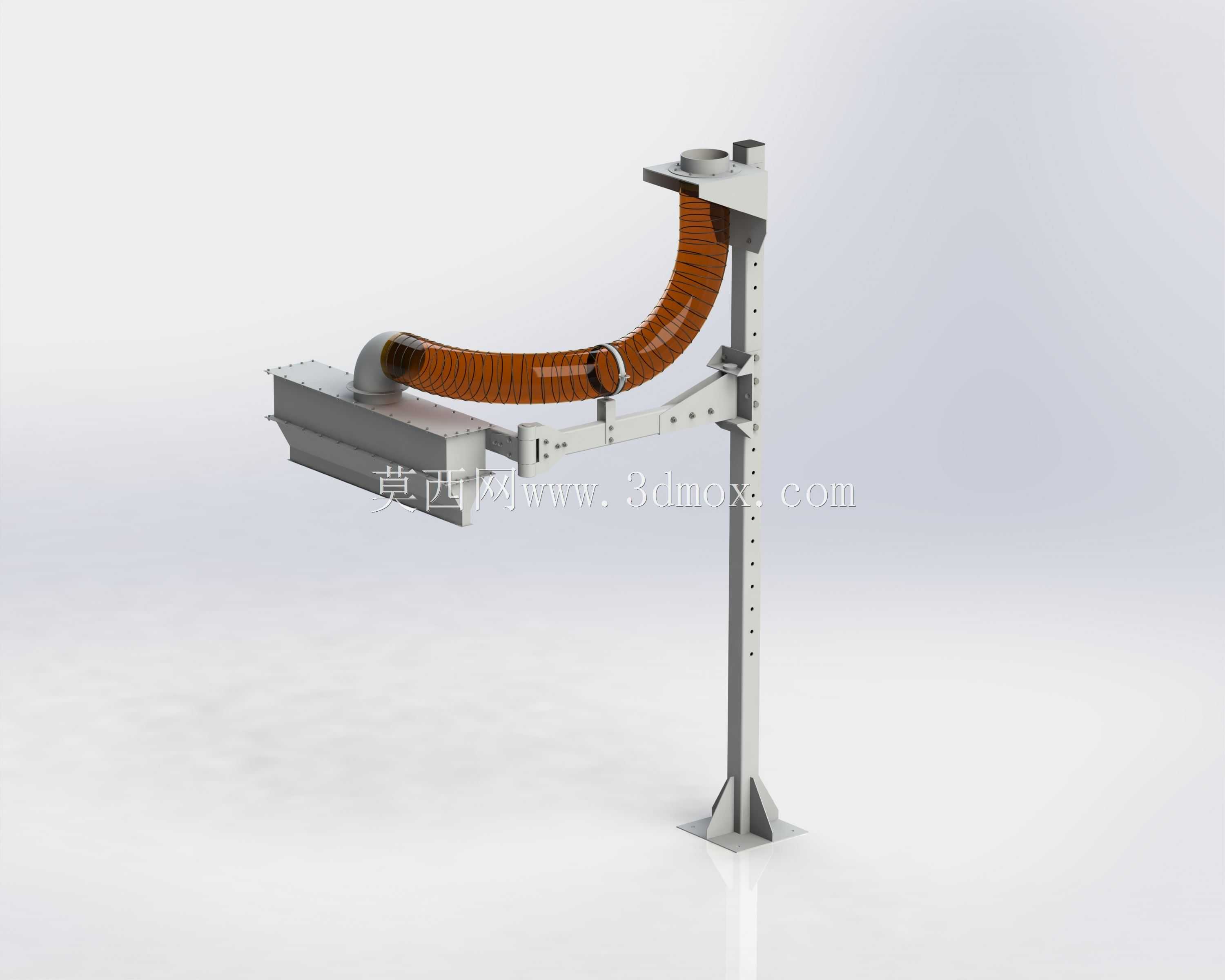

　　在机械加工车间的切削作业、零部件清洗工位以及少量液态油品分装作业区域，这类带吸油功能的可旋转控制台是解决工位油雾弥散、废油滴溅污染的实用配套装置，不同于固定安装的集气排风装置，它的可旋转结构能够适配工位上不同位置的作业需求，不用操作人员频繁挪动工件去适配吸油口位置，大幅降低作业过程中油雾扩散到车间公共区域的概率。从结构设计逻辑来看，整套装置采用立式单立柱支撑方案，底部是方形地脚安装板，通过膨胀螺栓即可直接固定在车间混凝土地面，安装时不需要做复杂的地面预埋，只要保证安装面水平度偏差在每米2毫米以内，就能保证立柱长期使用不会出现倾斜偏移。立柱本体采用等截面矩形钢结构，侧壁预留了等间距的高度调节孔位，

　　支撑横臂的安装座可以沿着立柱上下滑动调整高度，调整到位后通过穿销配合锁紧螺栓完成固定，能够适配不同身高操作人员的作业高度需求，也能匹配不同高度的工装夹具放置需求。横臂和立柱之间采用回转支承结构连接，水平方向可以实现接近180度的旋转覆盖，旋转阻尼经过调校，既可以轻松推动调整吸油罩的位置，调整到位后也不会因为管路自重出现自行滑移的问题。前端的吸油罩采用宽口扁平设计，罩口宽度1200毫米，纵深200毫米，这种宽幅窄纵深的结构刚好覆盖常规工位的作业面宽度，吸风口的风速能够均匀覆盖整个作业区域，不会出现局部风速过高吸走小型加工零件、局部风速过低无法收集油雾的问题。连接吸油罩和立柱侧排风接口的是可伸缩定型的波纹柔性管路，

　　管路内部带钢丝支撑骨架，既可以随着横臂旋转、吸油罩位置调整随意弯曲定型，也不会因为管内负压出现吸瘪堵风的问题，管路外壁采用耐油橡胶材质，长期接触切削油雾、清洗机油品也不会出现老化开裂的问题。控制台的操作台面集成在吸油罩下方，台面采用防滑耐油的钢板折弯成型，边缘做了加高挡边，作业过程中滴落的废油会顺着台面的导油槽汇集到角落的排油口，通过外接管路直接排入废油收集桶，不会流到地面造成地面湿滑引发安全隐患。在实际选型应用时，需要注意安装边界的预留：立柱中心到旋转覆盖最远端的距离要和横臂长度匹配，安装位置要避开车间内的行车行走路径，同时要保证旋转范围内没有其他设备、管线的干涉，旋转行程的两个端点可以加装橡胶缓冲块，

　　避免操作人员调整角度时用力过猛造成结构碰撞。这类装置相比顶吸式的整体排风系统，风量需求更小，收集效率更高，因为吸油口距离油雾产生点更近，能够在油雾还未扩散到操作人员呼吸带的时候就将其抽走，既改善了工位的作业环境，也降低了整个车间通风系统的能耗。设计过程中需要重点考量结构的动平衡，因为横臂和吸油罩、管路的重量都偏在立柱单侧，所以立柱的壁厚选型、回转支承的额定载荷都要留有足够的安全余量，按照1.5倍的额定载荷做选型计算，避免长期单侧承重造成立柱变形、旋转卡滞。另外柔性管路的弯曲半径不能小于产品标称的最小弯曲半径，安装时不要让管路出现死折，否则会增大风阻，降低吸油收集的效率，管路和吸油罩、立柱接口的位置都要做密封处理，用耐油密封胶垫填充接缝，避免出现漏风影响负压收集效果。日常维护时只需要定期清理波纹管路内壁附着的油泥、清理台面导油槽的杂物，就能保证整套装置长期稳定运行，不需要复杂的维保操作，很适合中小型机加工车间、维修工位的局部油雾收集治理使用。
