工业废气收集用两米规格吸液箱体结构

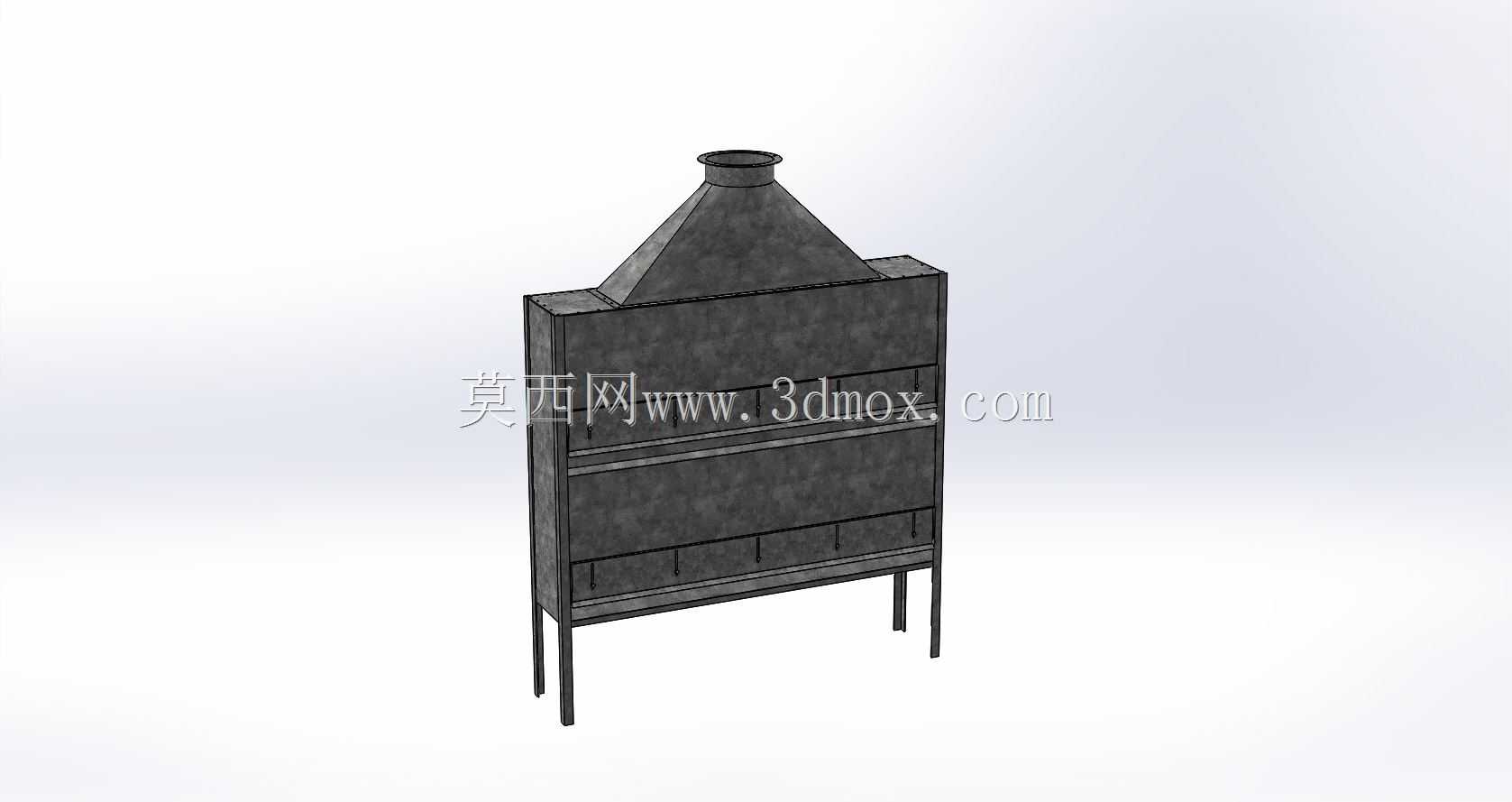

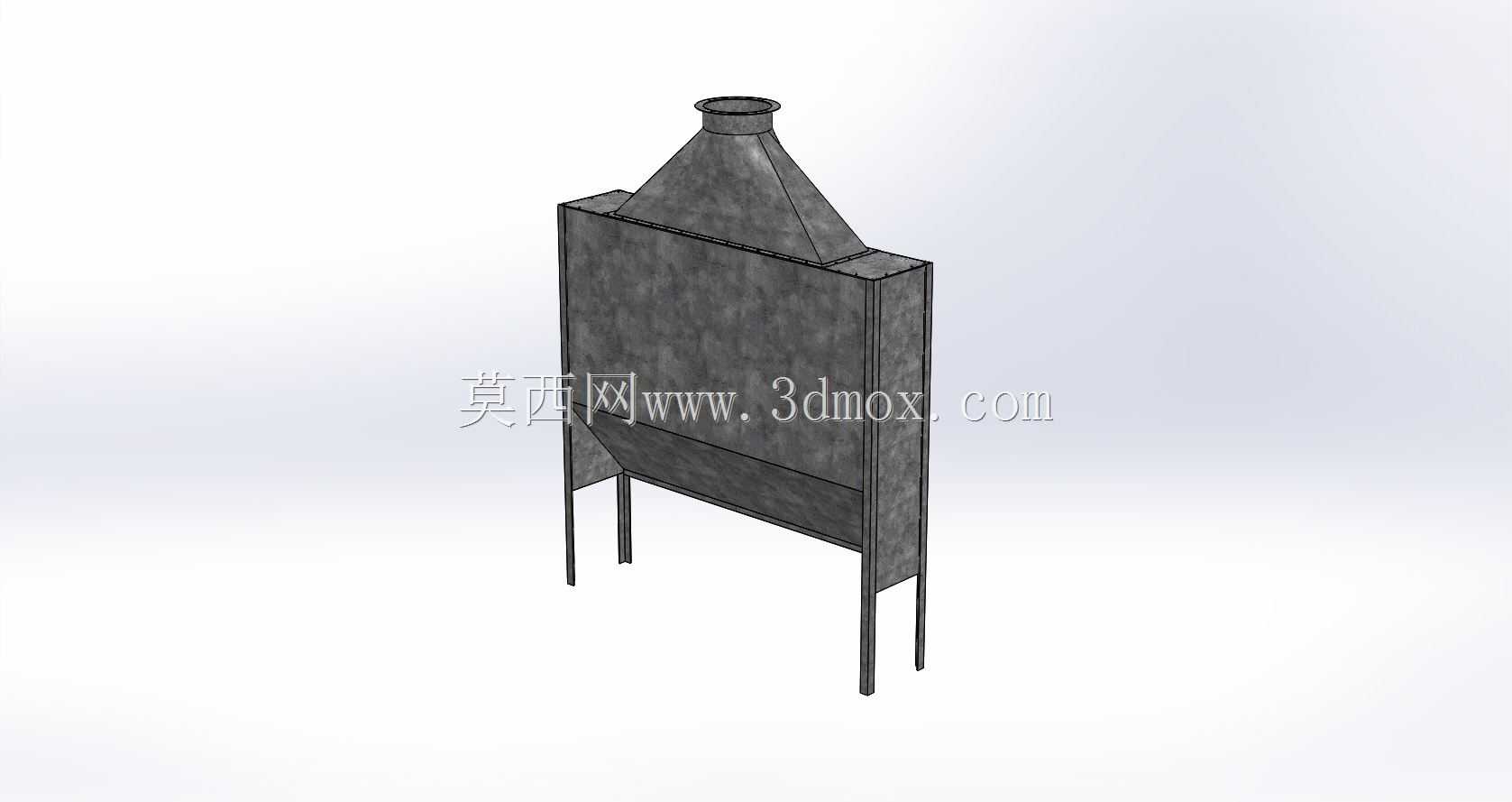

　　在表面处理、化工配料、实验室通风等产生酸雾、挥发性液滴或含液废气的作业场景中，吸液箱是前端废气收集环节的核心配套部件，这款2000毫米规格的吸液箱，正是针对中等幅宽作业工位的收集需求设计的结构方案。不同于普通的集气罩，这款箱体采用立式柜式结构，主体为矩形立式腔体，底部预留四条支撑腿，将整个箱体抬离安装地面一定高度，既可以避免地面积液浸泡箱体底部焊缝，也能为底部的管路对接、检修操作预留足够的操作空间，支撑腿采用等边角钢焊接成型，与箱体底部框架满焊连接，保证长期承重下的结构稳定性，不会出现箱体倾斜、焊缝开裂的问题。

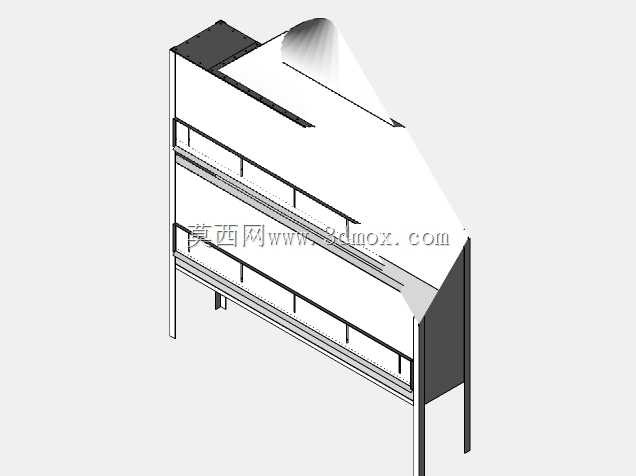

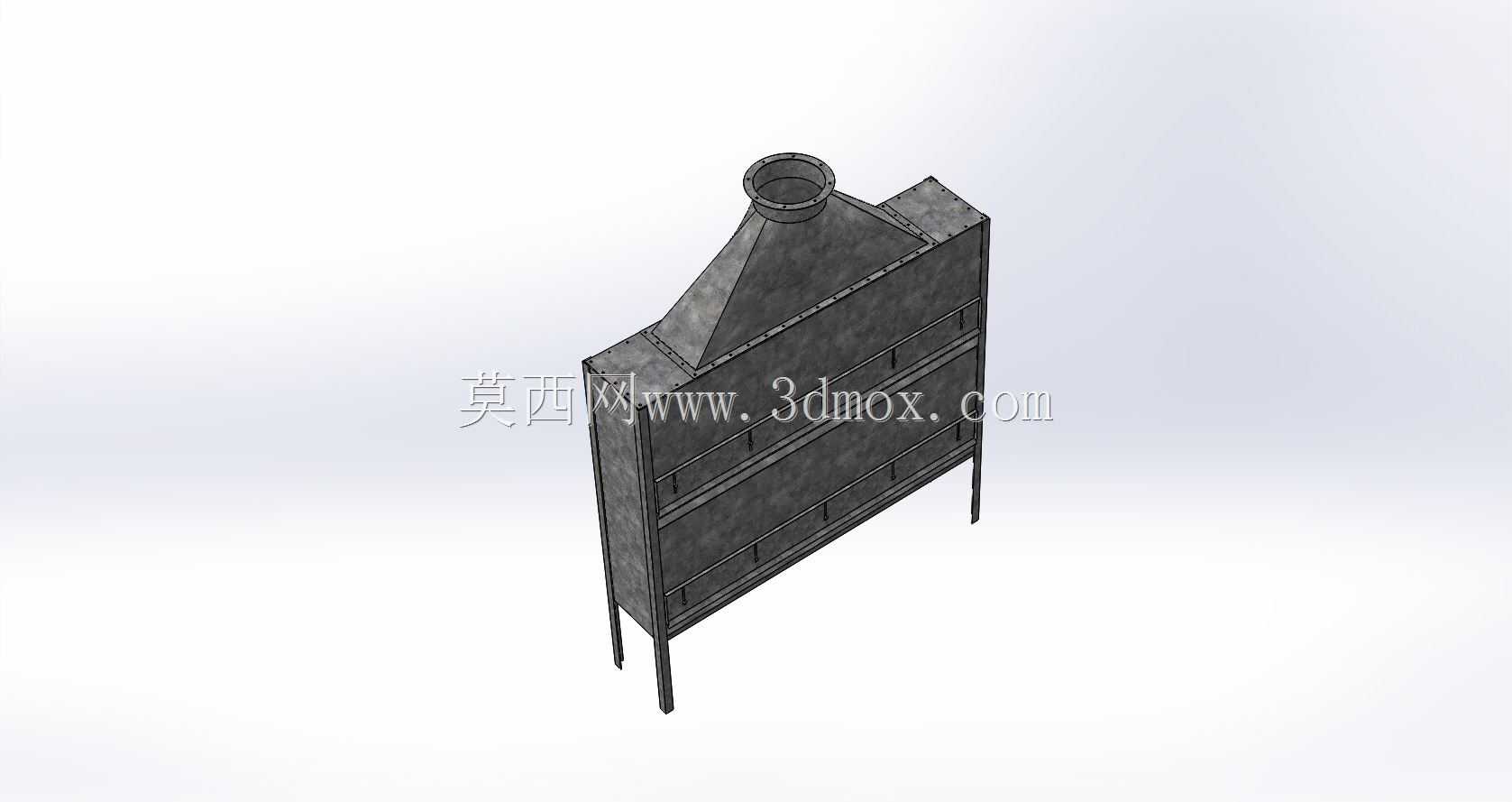

　　箱体顶部设计为四棱台形的变径集气段，顶部收窄为圆形接口，可直接对接车间的通风管道或者废气处理设备的进气端，这种上窄下宽的锥顶结构，能够让箱体内的含液废气在上升过程中逐步收拢流速，避免直角拐角处形成涡流导致液滴沉积在箱体角落，同时锥段的倾斜角度经过测算，能够让凝结在锥面的液滴顺着斜面回流到箱体下部，不会直接被气流裹挟进入后端管道，减少管道积液堵塞的风险。箱体正面设置多段横向分隔的观察与操作区，可根据实际工位需求在对应位置开设操作口或者安装透明视窗，方便作业人员观察箱内工况，同时横向的加强筋结构也提升了大尺寸薄钢板箱体的结构刚度，避免两米幅宽的面板在风机负压作用下出现凹陷变形，影响整体的密封性能。

　　从设计思路上看，这款吸液箱没有采用复杂的曲面结构，全部采用常规钢板折弯、焊接成型，所有的折弯圆角都适配常规钣金加工的刀具参数，不需要定制特殊刀具就能完成加工，生产制造成本更低，也方便后期的维护修补。箱体的整体宽度为2000毫米，深度和高度按照常规工位的操作范围匹配，安装时只需要保证底部支撑腿的水平度，对接顶部的通风管道即可投入使用，不需要额外做复杂的地基固定，适合在现有车间的工位改造中快速部署。箱体内部没有设置复杂的过滤结构，主要作用是作为含液废气的收集缓冲腔，让大粒径的液滴在箱体内流速降低后自然沉降，避免直接进入后端的喷淋塔或者活性炭吸附装置，减轻后端处理设备的负荷，延长过滤耗材的使用寿命。

　　在实际应用中，这类吸液箱常配套在电镀生产线的槽边、化学实验室的通风操作台、工件酸洗工位的上方，相比敞口的集气罩，柜式结构的吸液箱能够在开口处形成更稳定的负压区，收集效率更高，不会出现废气逸散到车间环境中的问题。箱体的板材厚度根据输送废气的腐蚀特性可选配普通碳钢喷塑或者不锈钢材质，焊接处做打磨钝化处理，避免长期接触腐蚀性液滴出现锈蚀漏风的问题。顶部的圆形接口尺寸按照常规通风管道的通用规格设计，不需要额外做变径接头就能对接，降低现场安装的配件成本。支撑腿的底部预留了安装孔位，可以通过膨胀螺栓固定在地面上，即使车间通风机的风量较大产生较强负压，也不会出现箱体移位、接口脱开的问题。

　　考虑到日常维护的需求，箱体侧面可以根据使用场景预留检修门，方便定期清理箱体内沉积的积液和杂物，避免长期堆积导致箱体内部腐蚀或者气流通道堵塞。整个结构的受力经过校核，箱体自重加上运行时可能附着的液滴重量，都能通过四条支撑腿均匀传递到地面，不会出现局部应力集中导致的结构变形。在三维建模过程中，所有的板材拼接处都预留了焊接余量，折弯件的展开尺寸按照实际板材的折弯系数计算，加工出来的零件不需要二次修配就能完成组装，减少现场安装的工作量。
