双页可拆卸式合页铰链结构三维设计

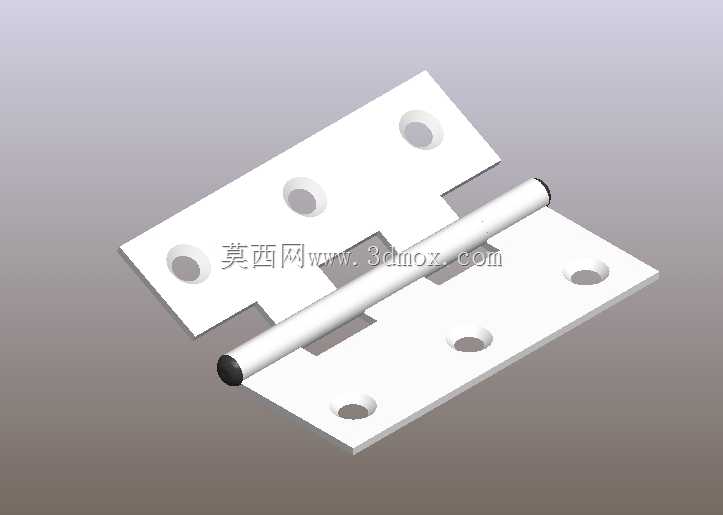

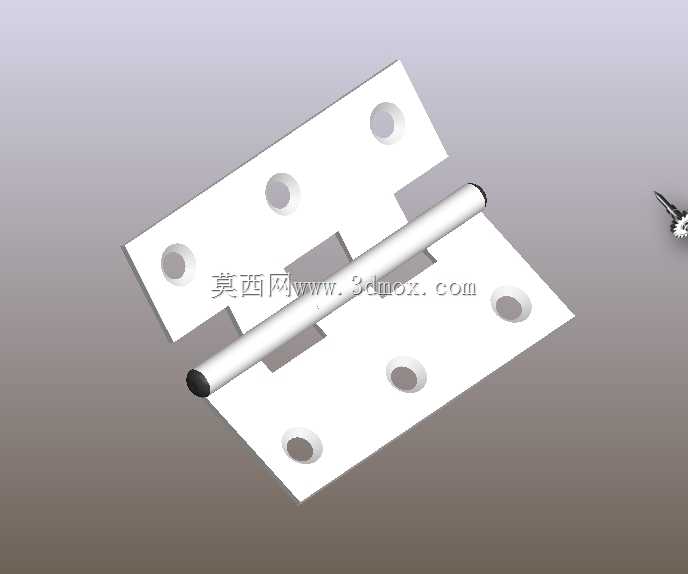

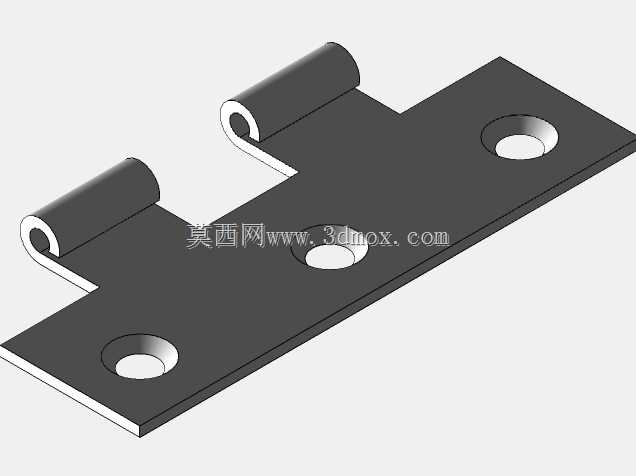

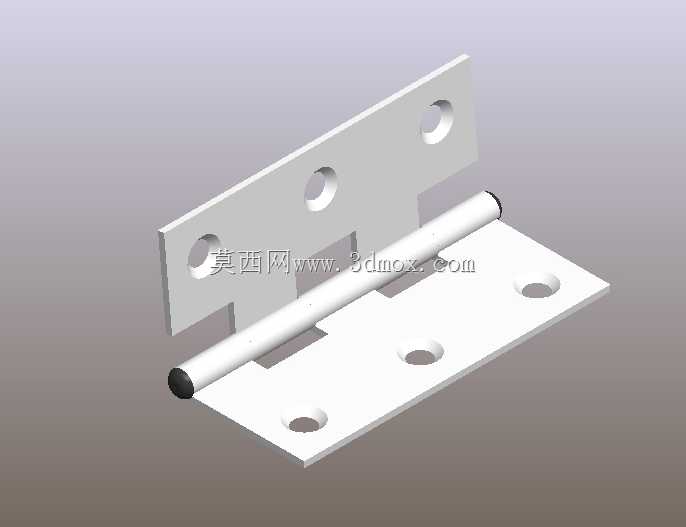

　　这类双页铰接支点结构，日常最常出现在各类箱柜、室内门、小型设备检修门的转动连接部位，核心作用是实现两个被连接件之间绕固定轴的定角度转动，同时承担两个部件之间的剪切与拉压载荷，避免转动过程中出现连接松脱、错位偏移的问题。从结构设计逻辑来看，整个部件分为两个独立的页片与中间的铰接销轴三个核心部分，两个页片分别对应需要实现转动连接的两个固定基体，其中一个页片带有半包围式的销轴卡槽，另一个页片对应位置预留销轴穿装孔，装配时将销轴穿入两个页片的对应孔位后，销轴两端做铆压封边处理，既可以保证销轴不会从孔位中滑出，也能预留合适的转动间隙，避免页片转动时出现卡滞、摩擦阻力过大的问题。页片上的安装孔采用等距排布的沉孔设计，

　　沉孔深度刚好匹配常用的十字盘头螺丝头部高度，安装完成后螺丝头部不会突出页片表面，避免两个页片转动贴合时出现螺丝干涉，同时三个安装孔的排布方式避开了铰接销轴的正投影区域，安装时可以直接从页片外侧操作螺丝刀锁紧螺丝，不需要额外避让销轴位置，大幅降低现场安装的操作难度。从安装边界尺寸来看，单个页片的宽度适配常规20-30mm厚度的门板或箱柜侧壁，页片展开后的总长度控制在常规合页的通用尺寸区间，销轴直径与页片厚度的比例经过载荷校核，在承担常规民用门、小型设备门的自重载荷时，页片不会出现弯曲变形，销轴也不会出现剪切断裂的问题。在实际选型应用中，这类铰接支点结构需要根据被连接部件的自重、转动频率来匹配对应的页片材质与表面处理方式，

　　常规室内木门场景下采用冷轧钢板冲压后镀锌处理即可满足防锈与强度要求，如果应用在户外潮湿环境，则需要更换为304不锈钢材质，避免长期受潮出现锈迹卡滞转动。设计过程中需要特别注意两个页片的贴合面平面度公差，若平面度超差，两个页片装配后会出现局部贴合过紧的问题，转动时摩擦阻力会大幅提升，长期使用还会出现页片磨损、异响的问题；同时销轴与页片孔的配合间隙需要控制在合理范围，间隙过大会导致两个被连接件转动时出现晃动，间隙过小则会出现装配困难、转动卡滞的问题。另外，页片上的安装孔中心距需要匹配行业通用的安装孔位标准，避免用户替换旧合页时出现孔位不对、需要重新打孔的问题，降低替换安装的工作量。这类铰接结构除了常规的门窗、箱柜应用外，在小型工装夹具、

　　折叠式工作台支架、设备防护门的连接场景中也有大量应用，设计时可以根据不同的载荷需求调整页片厚度、销轴直径以及安装孔数量，比如重载场景下可以将单页3个安装孔增加到4-5个，同时提升销轴直径，保证连接强度满足载荷要求；轻载场景下则可以适当减薄页片厚度，降低整体重量与材料成本。在三维建模过程中，需要重点还原页片的折弯角度、沉孔的深度与锥度、销轴两端的铆压封边结构，同时预留出合理的转动装配间隙，确保模型导入装配环境后可以直接实现转动自由度的模拟，不需要额外调整配合间隙。建模时还要注意页片边缘的倒角处理，实际冲压生产中页片边缘都会做小尺寸倒角去除毛刺，避免安装时划伤操作人员，这部分细节如果遗漏，会导致模型与实际生产的零件存在细节偏差，影响后续的工程图导出与生产指导。
