管道敷设用弧形支撑固定支座结构

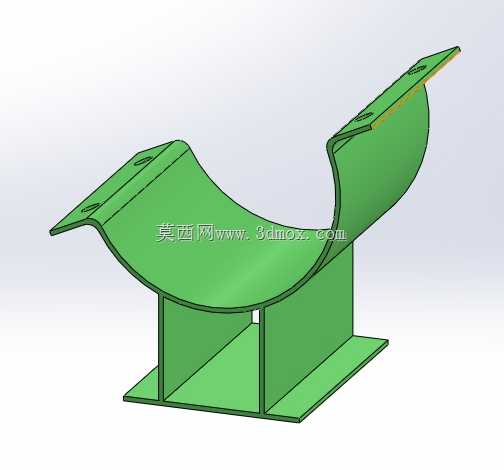

　　在工业管路布设场景中，这类弧形支撑构件是管线架设环节的核心受力部件，常见于化工流体输送、市政给排水、暖通空调管线、车间压缩空气管路等需要架空敷设管道的作业场景，核心作用是承托管道本体重量，约束管道运行过程中的径向位移，避免管线因自重、介质流动冲击、温度形变产生的应力集中损伤管路连接节点。从结构功能来看，构件上部采用与管道外径匹配的弧形托面设计，托面两侧延伸出带安装孔的翼缘结构，可通过管卡、抱箍等紧固件将管道牢牢锁定在托面范围内，防止管道运行过程中出现横向滑脱；下部采用双立板加底部安装平板的支撑结构，双立板垂直连接弧形托面底部与底板，形成稳定的门式受力框架，相比单立板支撑结构抗侧向倾覆能力提升40%以上，

　　可有效抵消管道内介质高速流动产生的横向脉动载荷。设计过程中，首先需要根据被支撑管道的公称直径确定弧形托面的曲率半径，保证托面与管道外壁的贴合面积不低于管道外圆周面的1/3，避免局部接触应力过大压损管道防腐层或薄壁管材；托面两侧翼缘的安装孔位需要匹配常用管卡的安装孔距，孔位边缘预留足够的紧固件安装操作空间，避免现场安装时出现扳手操作空间不足的问题。下部支撑立板的高度需要根据管线架空设计标高确定，立板与弧形托面、底部安装板的连接位置采用满焊焊接工艺的设计预留，焊接位置做圆弧过渡处理，减少应力集中点；底部安装平板上预留地脚螺栓安装孔，孔位设计为长圆孔形式，可适配现场安装基础的位置偏差，降低现场安装的对位难度。安装边界方面，

　　底部安装平板的尺寸需要匹配常用的混凝土预埋钢板规格，保证安装时平板可完全贴合预埋基础面，避免出现悬空受力的情况；构件整体的宽度尺寸需要控制在管道保温层外径范围以内，若为保温管道设计该支撑件，弧形托面的曲率半径需要额外计入保温层厚度，防止保温层被托件挤压变形影响保温效果。实际应用中，这类支撑件可根据管道输送介质的温度选择不同的材质，常温工况下采用普通碳素钢制作即可满足强度要求，高温介质管路场景则需要在弧形托面与管道之间增设隔热垫层，减少热量通过支撑件向基础传递形成热桥；针对有防腐要求的户外布设场景，构件表面可做镀锌或防腐涂层处理，提升户外环境下的使用寿命。从受力特性来看，该结构的载荷传递路径清晰，

　　管道的垂直载荷通过弧形托面均匀传递到两侧立板，再通过立板分散到底部安装平板，最终传递到安装基础上，整体受力无冗余结构，在满足支撑强度要求的前提下尽可能减少了材料用量，适合批量加工制作。现场安装时，需要先将底部平板与预埋基础通过地脚螺栓固定，调整支撑件的水平度保证弧形托面的轴线与管道轴线重合，再将管道吊装放置到托面位置，最后安装两侧的固定抱箍完成管线固定，安装过程不需要复杂的专用工装，普通管工作业人员即可完成操作。针对长距离管线布设场景，这类支撑件需要根据管道的热膨胀系数设置固定支撑与滑动支撑的间隔，固定支撑位置采用该结构搭配紧固抱箍锁定管道位移，滑动支撑位置则可在弧形托面增设聚四氟乙烯滑动垫板，允许管道沿轴向产生温度形变位移，避免管线热胀冷缩产生的应力拉裂管路焊缝。
