碟形带法兰连接端承压壳体结构设计

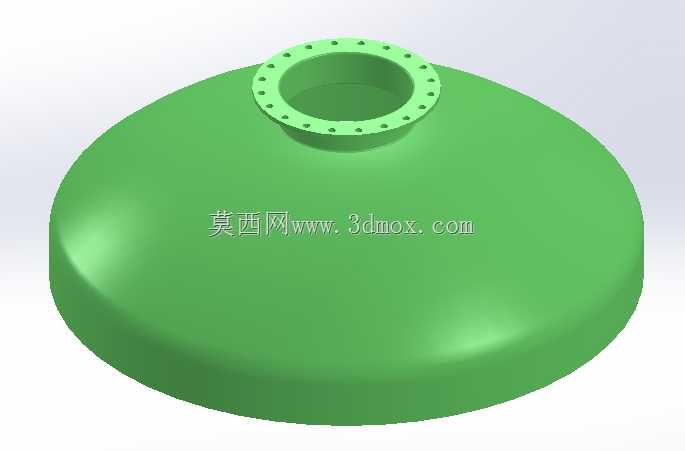

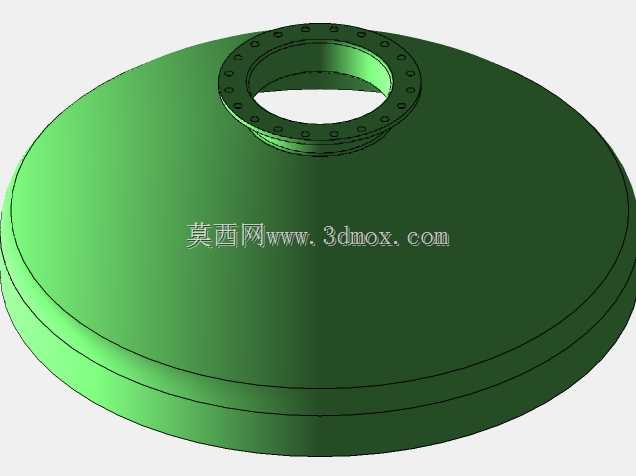

　　该碟形带法兰连接端的承压壳体结构，在化工储运、流体处理、特种承压装备领域应用十分广泛，日常接触的常压储料罐顶部封头、低压反应容器端盖、特种装备承压舱段都能见到这类结构的身影。不同于标准椭圆形封头的加工要求，这类碟形结构的曲面过渡更平缓，在中小批量生产场景下冲压成型的难度更低，同时能兼顾承压能力与内部容积利用率，适合作为低压工况下的端盖类构件使用。从功能特性上看，该结构顶部的法兰端是核心连接部位，法兰端面上均匀排布的螺栓孔，是实现壳体与相邻管路、端盖或者配套设备密封连接的基础，安装时通过螺栓预紧力配合密封垫片，就能实现连接部位的静密封，防止内部介质出现泄漏。壳体主体的大曲率碟形曲面，在承受内部正压时能将应力均匀分散到整个曲面壁面，

　　避免局部应力集中导致的结构变形，相比平盖结构，相同承压能力下碟形结构的壁厚可以做得更薄，有效降低整体构件的重量。在设计思路上，首先要匹配实际工况的承压需求确定壳体壁厚，碟形曲面的过渡圆角半径不能过小，否则在曲面与法兰连接的转角位置会出现应力突变，长期承压运行容易产生疲劳裂纹。顶部法兰的厚度需要结合螺栓规格、数量以及预紧力要求核算，既要保证螺栓锁紧时法兰不会出现翘曲变形，也要控制法兰整体重量避免材料浪费。法兰上的螺栓孔采用等角度均匀排布，孔位的位置度公差需要严格控制，保证安装时能与对接法兰的孔位精准对齐，不会出现螺栓无法穿入的问题。从安装边界来看，该构件的最大外径是碟形壳体的底部边缘直径，安装时需要预留足够的径向操作空间，

　　方便螺栓的穿入与紧固作业；顶部法兰的端面平面度需要满足密封要求，加工时要保证法兰密封面的粗糙度达标，避免因密封面不平出现介质渗漏。构件的轴向总高度从法兰顶端到碟形壳体底部最低点，在配套设备设计时需要预留对应的轴向安装空间，避免与其他相邻部件产生干涉。这类结构在实际应用中，内部可以根据需求加装导流板、防浪板等附件，法兰端也可以根据对接设备的接口标准调整螺栓孔的数量、节圆直径以及法兰通径尺寸，适配不同的连接场景。在建模过程中，曲面部分需要保证曲率连续，避免出现曲面褶皱或者曲率突变的问题，法兰与碟形壳体的连接位置要做圆滑过渡处理，减少应力集中点，螺栓孔的排布要符合通用法兰的连接规范，保证构件的互换性，方便后期维护更换。
