ABB塑壳断路器三维结构设计

　　在低压配电系统的终端与分支回路设计中，塑壳断路器是承担过载、短路保护与回路分合控制的核心元件，这款ABB系列塑壳断路器的三维结构，完整还原了实物的装配逻辑与安装边界，可直接用于低压柜、配电箱、设备控制柜的三维布局干涉校验。从实际工程应用场景来看，这类断路器普遍覆盖工业厂房配电、楼宇动力配电、生产设备主回路保护等场景，额定电流覆盖10A至125A区间，可对下游线路、电机、加热负载等提供可靠的故障保护，避免短路电流冲击造成的线缆烧毁、设备损坏问题。

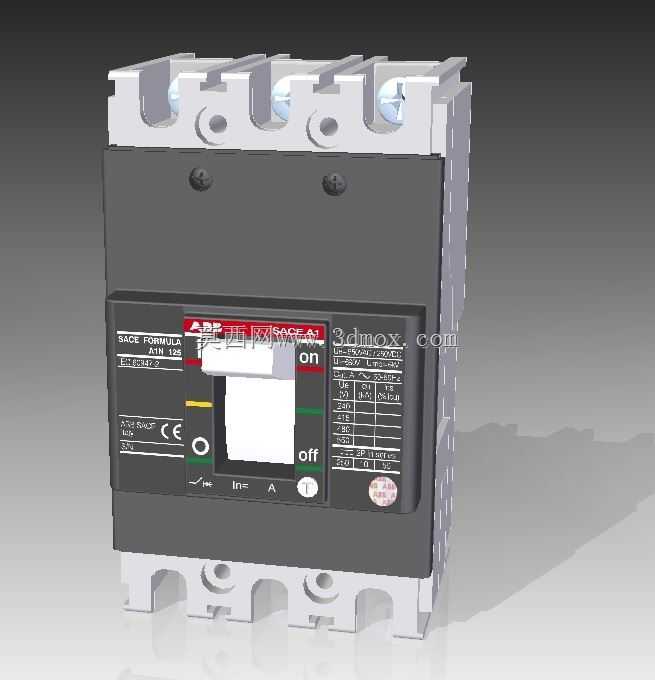

　　从产品功能特性来看，该款断路器采用三极结构设计，正面设置操作手柄，明确标注on/off分合状态指示，同时配备CE标识对应的参数标注区，可清晰标注额定电流、分断能力、脱扣曲线等核心参数，操作手柄的操作力设计符合低压电器人机工程要求，分合位置的行程差清晰，可避免误操作判断。本体侧面设置标准化安装卡扣结构，可适配标准35mm导轨安装也支持螺钉固定安装，满足不同柜型的安装需求，进出线端采用压线端子结构，端子处设置防触电护罩，可避免接线后裸露带电体带来的安全隐患。

　　在设计思路层面，该模型严格遵循实物的装配层级拆分，从上盖、操作机构、脱扣器模块、基座、接线端子、灭弧室安装位等结构逐一还原，外壳采用阻燃热固性塑料的壁厚设计，整体外壳壁厚均匀，加强筋布局合理，既保证外壳的结构强度抵御分断时的内部冲击，也控制整体重量。操作机构的传动路径在模型中预留了对应空间，可直观看到手柄转动到触头分合的传动行程，脱扣器模块的安装位与本体的配合间隙控制在合理范围，方便后期维护更换脱扣单元。

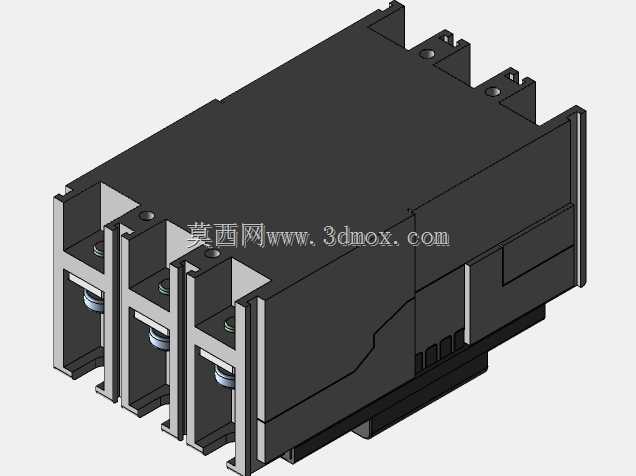

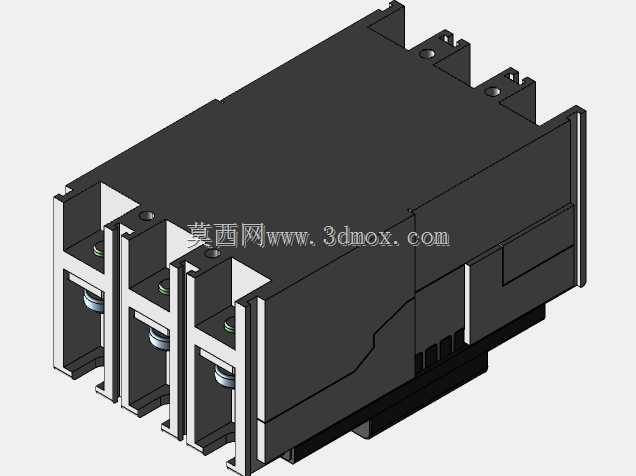

　　从外形尺寸与安装边界来看，该断路器整体宽度适配三极回路的相间距要求，进出线端子的中心距符合低压配电接线的安全距离要求，安装孔位的位置、尺寸完全匹配实物参数，在进行柜内布局时，可直接校验断路器上下方的接线空间、与相邻元件的安全间隙、柜门关闭时与操作手柄的干涉情况。模型中还原的端子接线空间，可直观判断不同线径线缆压接后的弯曲半径需求，避免实际安装时出现线缆弯折过度、接线空间不足的问题。本体顶部与底部的安装定位结构，可保证在导轨安装时的卡接可靠性，不会因为柜内振动出现滑脱问题。

　　对于结构设计与电气选型从业者来说，这类精准的三维模型可大幅减少布局设计阶段的错误，不用反复核对二维样本的尺寸参数，直接在装配环境中完成干涉检查、走线空间规划、操作安全距离校验。比如在做固定式低压配电柜的出线回路设计时，可直接将该模型装入安装梁位置，模拟接线完成后的线缆走向，核对与柜内母线、二次线线槽的距离是否满足规范要求；在做设备配套控制柜设计时，可提前核对柜门开启后操作手柄的操作空间是否充足，是否会被柜内其他元件遮挡操作位置。模型还原的外壳细节、标识位置，也可用于后期做设备三维展示、操作培训素材制作，让非电气专业的运维人员也能直观识别断路器的操作位置与状态标识。
