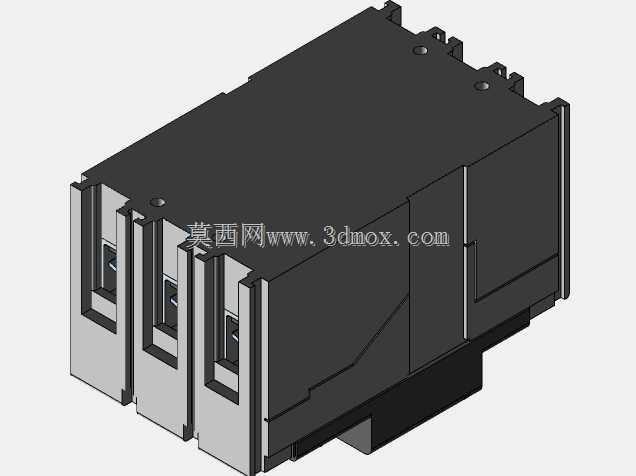

三极塑壳式低压断路器三维结构

　　在低压配电系统的终端配电、动力回路保护场景中，这类三极塑壳结构的保护电器是承担过载、短路故障分断的核心元件，日常在工厂车间动力柜、楼宇配电竖井、设备配套电控箱内都能见到同结构产品的应用，主要负责三相交流回路的通断控制与故障保护，避免线路过流、短路引发的线缆过热、设备烧毁甚至电气火灾隐患。从结构设计来看，该模型完整还原了产品的装配层级，外部采用高强度阻燃工程塑料作为外壳主体，外壳的分模线、拼接卡扣结构都做了精准复刻，三个进线端的接线腔采用独立隔仓设计，相邻极之间设置了绝缘隔断筋，能有效避免极间飞弧引发的短路故障，符合低压电器的绝缘防护设计要求。外壳顶部预留的安装卡扣结构，对应标准35mm导轨安装的适配特征，

　　安装时只需将器件卡扣对准导轨推入即可完成固定，拆卸时拨动卡扣锁舌就能快速取下，适配行业通用的安装导轨规格，无需额外定制安装支架，能大幅降低现场配电装配的工时消耗。从功能结构的布局来看，模型还原的三个主极触头腔沿宽度方向等距排布，每个极对应的进出线接线端子位置都做了沉台设计，接线时导线端头压接端子后可完全沉入接线腔，避免裸露带电部分超出外壳轮廓引发的触电风险，端子压紧螺丝的位置对应外壳上的操作孔，不用拆解外壳就能完成导线的紧固作业，方便现场接线与后期维护。产品的侧面设置了标准化的附件扩展槽位，可根据实际使用需求加装辅助触头、分励脱扣器、报警触头等扩展模块，扩展模块与本体的连接采用插接式结构，无需改动本体内部走线就能完成功能扩展，

　　适配不同场景的控制与信号反馈需求。设计过程中充分考虑了器件的散热需求，外壳侧壁对应内部触头、脱扣器的发热区域设置了隐蔽式通风槽，通风槽采用迷宫式结构，既保证内部热量能顺利散出，又能避免外部粉尘、金属碎屑直接落入器件内部引发绝缘故障，适配工业车间多粉尘的复杂使用环境。从安装边界尺寸来看，该三极器件的宽度、高度、深度尺寸都符合行业主流同电流等级塑壳断路器的安装尺寸规范，可直接替换同规格的老旧断路器，无需改动原有配电柜的安装开孔与母排排布，在老旧配电系统改造项目中能大幅降低改造成本，缩短改造停电时长。模型的细节还原覆盖了操作手柄的位置、外壳上的标识刻印区域、底部的导轨锁止结构，每个拼接面的止口结构都做了准确建模，

　　在做配电系统的三维布局设计时，可直接导入该模型完成柜内器件排布、母排走向设计、安全距离校验，避免后期装配时出现器件干涉、安全距离不足的问题。在设备配套的电控系统设计中，这类断路器作为动力回路的进线保护开关，其外形尺寸直接影响电控箱的内部空间规划，精准的三维模型能帮助结构设计人员提前核算箱内空间余量，合理排布接触器、热继电器、端子排等其他元件的位置，优化走线空间，避免出现箱内元件拥挤、走线弯折半径不足的问题。同时模型还原的外壳轮廓圆角、安装孔位位置，也能为定制化安装支架的设计提供准确的尺寸参考，针对一些无法使用标准导轨安装的特殊设备场景，可根据模型的安装孔位尺寸设计专用固定支架，保证器件安装的稳固性。
