在民用住宅配电、小型工业设备末端配电、商用办公场所支路配电场景中,双极微型断路器是承担过载、短路故障保护的核心低压元件,同时可作为线路的不频繁手动分合开关使用,相比单极断路器可同时切断火线与零线,在检修作业时能提供更高的安全冗余,避免零线带电引发的触电风险。这款10A额定电流的双极断路器,设计上严格遵循模数化配电设备的通用安装规范,整体采用标准DIN导轨安装结构,宽度适配常规终端配电箱的模数尺寸,单台产品占用两个标准模数位,可直接卡装在35mm标准导轨上,无需额外定制安装支架,能与同模数的漏电保护器、隔离开关、浪涌保护器等配电元件并排拼装,适配市面上绝大多数明装、暗装配电箱的安装空间,安装时仅需按压产品底部的卡扣即可完成导轨固定,
拆卸时撬动卡扣即可快速取下,大幅提升现场配电施工的装配效率。从功能特性来看,该断路器内部集成了双金属片过载脱扣机构与电磁式短路脱扣机构,当回路电流长时间超过10A额定值时,双金属片受热弯曲触发脱扣杆动作,带动操作机构分断触头,实现过载保护,避免线路长期过流引发绝缘老化、起火等隐患;当回路出现短路故障时,短路电流瞬间激发电磁脱扣器的衔铁动作,可在毫秒级时间内快速分断电路,切断故障电流,将短路故障的影响范围控制在最小支路内。产品的外壳采用高阻燃、耐冲击的热固性工程塑料材质,外壳拼接处设计有错位卡扣结构,配合金属紧固螺丝实现壳体的紧密装配,可承受分断故障电流时产生的内部电弧冲击,避免壳体破裂引发的电弧外溢风险;正面设置有突出的操作手柄,

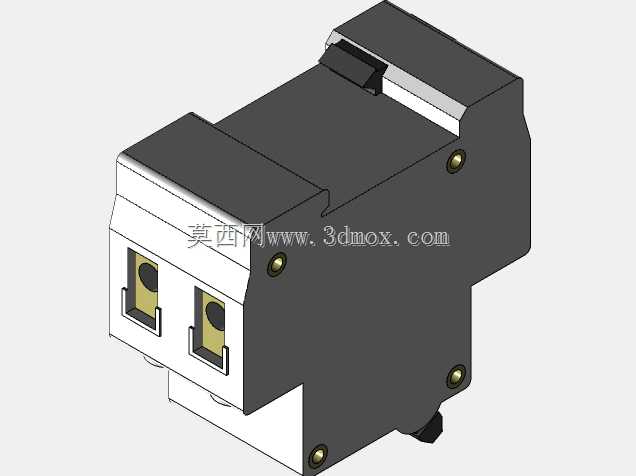

手柄带有清晰的分合位置标识,合闸时手柄处于上方位置,分闸及脱扣跳闸时手柄处于下方位置,运维人员可直观判断断路器的工作状态;产品正面的两个接线端子采用带压线板的螺丝紧固结构,可适配1.5平方至6平方的铜芯导线接入,压线板的防滑纹路设计可避免导线压接时出现偏移、虚接问题,降低长期运行过程中端子发热的风险。从三维设计的细节来看,建模过程中完整还原了产品的内部安装腔体、触头行程空间、脱扣机构的运动避让间隙,外壳上的散热槽、安装定位凸台、螺丝柱位置均按照实际量产产品的尺寸进行1:1复刻,模型中预留的接线端子操作空间符合低压电器的安全爬电距离要求,相邻带电部件之间的绝缘间隙满足低压配电设备的强制安全标准;产品底部的导轨卡扣设计有弹性复位结构,
可适配不同生产厂家的导轨尺寸公差,避免出现卡装过松或过紧的问题;侧面设计有拼装定位槽,多台断路器并排安装时可通过定位槽实现对齐,保证配电箱内元件排布整齐,同时避免相邻产品之间出现错位挤压。在实际选型应用中,10A额定电流的双极断路器通常适配照明回路、小功率插座回路,可承载220V电压下最高2200W的阻性负载,设计时充分考虑了民用及小型商用场景的使用环境,外壳防护等级满足常规配电箱内的安装要求,可在-5℃至40℃的环境温度下稳定工作,适应绝大多数室内配电场景的环境条件;产品的进出线端设计有防误操作挡板,可避免接线时螺丝刀误触内部带电部件,提升施工过程中的操作安全性。建模过程中对所有配合面的公差进行了合理预留,壳体拼接处的止口结构设计可保证装配后无明显缝隙,操作手柄与壳体之间的间隙控制在合理范围内,既保证手柄操作无卡滞,又可避免灰尘、杂物进入产品内部影响机构动作可靠性;产品背部的导轨卡槽深度经过反复校核,卡装到导轨后不会出现前后晃动的问题,同时在受到外力冲击时不会轻易从导轨上脱落,满足配电设备长期运行的结构稳定性要求。
