p级排气口防护网罩结构设计

　　在工业通风散热、设备排气防护的实际工程场景中，排气口的防护结构是容易被忽略但直接影响设备运行安全与周边防护等级的关键部件，本次涉及的p级排气口配套防护网罩，主要适配RT-254-55.103规格的排气端口，在各类工业柜体、通风机组、散热设备的排气端承担核心防护作用。从实际使用场景来看，这类网罩多应用在车间动力柜排风端、小型工业风机排气侧、设备散热风道出口位置，一方面要保证排气气流的顺畅通过，避免过大风阻影响设备散热效率，另一方面要阻挡外部杂物、鼠类、较大颗粒粉尘进入设备内部，同时防止人员误触内部转动部件或者高温排气端口造成安全隐患。

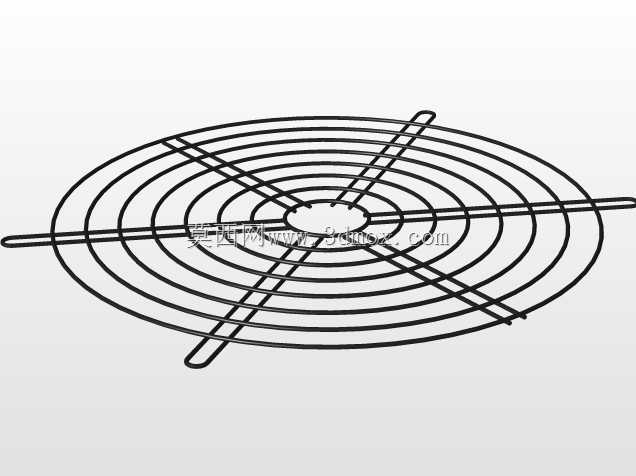

　　从结构设计思路来看，这款网罩采用同心圆筋条搭配十字交叉加强筋的经典布局，没有采用复杂的一体冲压或者焊接密网结构，核心考量是平衡通风效率、结构强度与加工成本。同心圆排布的环形筋条从中心固定位向外等距扩散，筋条之间的间隙经过反复校核，既保证足够的通风通流面积，不会因为网罩遮挡造成排气背压升高，又能将间隙控制在安全防护要求的范围内，避免手指或者较大异物穿过。十字交叉的加强筋从中心固定座一直延伸到网罩最外圈，和每一圈环形筋条做固定连接，大幅提升整个网罩的抗形变能力，即便在安装过程中受到轻微挤压，或者设备运行中长期受到气流脉动冲击，也不会出现筋条变形、间隙变大的问题。网罩最外圈的筋条做了收边处理，末端做了圆滑过渡，没有尖锐的裁切边角，避免安装维护过程中划伤操作人员，也能减少安装时和对接端口的剐蹭。

　　从安装边界与尺寸适配角度，这款网罩的中心预留了标准的固定安装位，适配对应规格排气口的中心固定螺栓，外圈尺寸和RT-254-55.103排气口的安装法兰尺寸完全匹配，安装时不需要额外做裁切或者打孔调整，直接对齐端口后通过中心紧固件或者外圈压边就能完成固定。网罩整体采用薄金属线材成型，自身重量很轻，不会给排气端口的连接结构带来额外的负重，同时金属材质的耐温性能足够适配常规工业设备的排气温度范围，不会因为长期接触温度稍高的排气气流出现材质软化、形变的问题。在实际选型匹配时，需要注意网罩的安装深度，这款网罩的筋条凸起高度控制在合理范围内，不会和排气口内部的风叶、导流结构产生运动干涉，安装后网罩和内部转动部件之间预留了足够的安全间隙，即便设备运行产生小幅振动，也不会出现部件碰擦的异响或者磨损问题。

　　从功能特性上，这种开放式的筋条结构相比密纹冲孔网，风阻系数更低，在相同排气流量下，带来的压力损失更小，能够降低配套风机的负载，一定程度上减少设备运行的能耗。同时筋条的排布均匀，气流通过时不会产生明显的紊流异音，不会额外增加设备运行的噪音。在长期使用过程中，这种大间隙的筋条结构不容易积灰，即便有少量粉尘附着，日常维护时用毛刷或者压缩空气就能快速清理，不需要拆卸下来做深度清洁，降低了后期运维的工作量。网罩的表面做了黑化防锈处理，在常规车间的温湿度环境下，不容易出现锈蚀掉漆的问题，能够长期保持结构完整性，不会因为锈蚀导致筋条断裂脱落，影响防护效果。在结构建模过程中，每一根环形筋条的曲率、交叉筋的角度都做了参数化设定，方便后续根据不同尺寸的排气口做快速参数调整，适配不同通径的排气端口需求，筋条之间的连接位置做了圆角过渡处理，避免应力集中，提升网罩整体的抗疲劳强度，即便是在有持续振动的设备上使用，也不会在连接位置出现断裂失效的问题。
