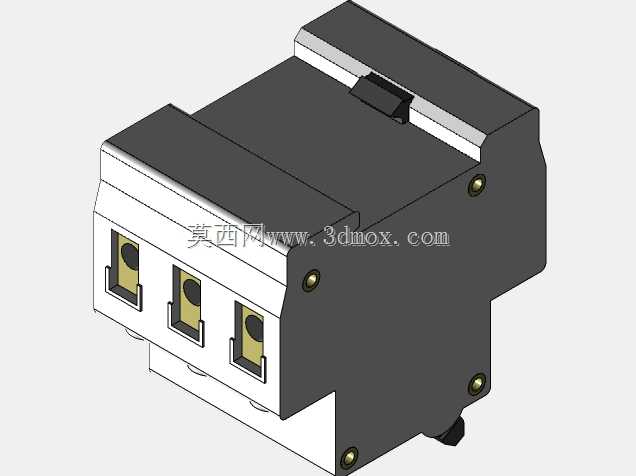

三极导轨式小型断路器结构设计

项目分类:通用机械零部件 发布时间:2021-11-21 ID:398104
  • 三极导轨式小型断路器结构设计

  这款三极低压配电保护器件,主要应用于工业控制柜、民用建筑终端配电回路、小型设备动力配电支路等场景,作为末端回路的过载与短路保护核心元件使用,可同时对三相交流回路进行分断控制,当回路中出现过载电流、短路故障时,能够快速脱扣切断电路,避免线路过热起火、用电设备烧毁等安全事故,日常也可作为回路的手动分合开关使用,实现线路的带电隔离操作。从结构设计来看,器件整体采用模块化拼接思路,单极宽度统一为标准18mm模数,三极组合后总宽度适配标准DIN导轨安装位,壳体采用上下扣合的阻燃工程塑料结构,上半部分为深灰色耐弧塑料材质,下半部分接线端区域采用白色高绝缘强度塑料,两种材质通过卡扣与内部定位柱实现紧密配合,接缝处预留密封胶条安装槽,

  可提升壳体的防尘防护能力,适配车间多尘、潮湿等复杂安装环境。器件正面设置操作手柄,手柄采用防滑纹理设计,分合位置有清晰的档位限位,合闸时手柄处于向上位置,分闸及脱扣时手柄处于向下位置,操作人员可直观判断回路通断状态;手柄下方对应三个极的接线端子,每个端子均采用带压线框的螺丝压紧结构,接线时可将剥除绝缘层的导线直接插入端子腔,拧紧压线螺丝即可实现可靠连接,压线框采用镀彩锌处理,避免长期使用后氧化导致接触电阻过大,端子旁预留标识刻印位,可标注回路编号、相序等信息,方便后期运维排查。器件背部设置标准DIN导轨卡扣,卡扣采用弹性不锈钢材质,安装时只需将器件上部挂在导轨上沿,下部按压即可卡入导轨,拆卸时用一字螺丝刀撬动卡扣解锁位即可取下器件,

  无需额外固定螺丝,大幅提升柜内装配效率;器件侧面设置极间拼接卡扣,多极组合时可通过卡扣实现相邻极的刚性连接,保证操作手柄同步动作,避免单极脱扣后其他极仍处于合闸状态引发的缺相故障。从安装边界来看,器件上下方向预留足够的接线操作空间,接线端子距离导轨安装面的高度符合低压配电设计规范要求,可容纳截面积1-6平方毫米的铜芯导线接入,进出线端的电气间隙满足AC400V电压等级的绝缘要求,相邻极之间设置绝缘隔弧板,分断短路电流时可避免电弧飞溅引发极间短路;器件内部的脱扣机构采用热磁式设计,热脱扣元件为双金属片,当回路出现过载电流时,双金属片受热弯曲推动脱扣杆动作,实现反时限过载保护,磁脱扣元件为电磁线圈,当回路出现短路大电流时,

  电磁机构瞬间吸合推动脱扣机构快速分断,分断时间可控制在0.1秒以内,有效限制短路电流对后端设备的冲击。壳体上的固定铆钉采用黄铜镀镍材质,既保证上下壳体的连接强度,又不会形成导磁回路影响内部电磁脱扣器的动作精度,铆钉头部做沉头处理,避免突出壳体表面影响相邻器件的安装排布;器件底部设置排气槽,分断故障电流产生的高压电弧气体可通过排气槽快速排出壳体外部,降低壳体内部压力,避免出现壳体炸裂的风险。在实际选型应用中,这款器件可适配额定工作电压AC400V的三相配电回路,额定电流覆盖10A至63A区间,可根据后端负载的额定电流匹配对应规格,用于小型电机回路、照明配电箱、设备控制回路等场景的保护,安装时需保证导轨水平固定,器件与相邻元件之间预留不小于10mm的散热间隙,避免长期满负荷运行时热量累积加速绝缘材料老化;接线时需将导线绝缘层剥除长度控制在8-10mm,避免裸露导线过长引发相间短路,或过短导致压线不牢出现接触不良。
