贴片式SD卡座连接器三维结构设计

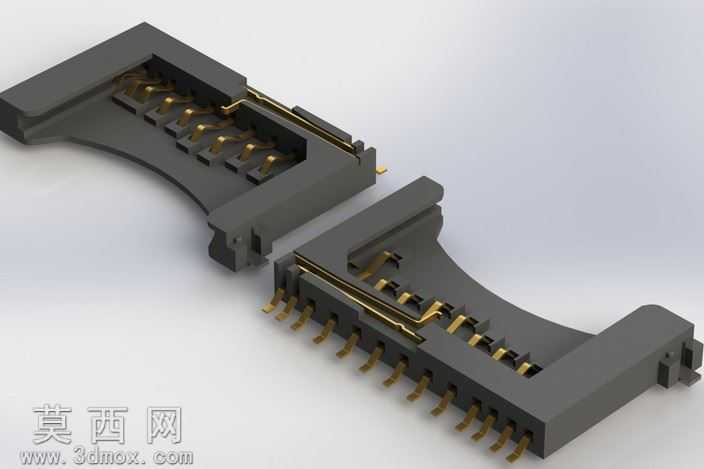

本作品为贴片式SD卡座连接器的三维建模设计，建模过程严格遵循表面贴装电子元器件的工业设计规范，依托三维参数化建模逻辑完成全结构搭建。建模初期先梳理贴片SD卡座的功能逻辑，明确其作为SD存储卡与印刷电路板之间信号、电源连接载体的核心作用，先绘制整体轮廓的基准草图，确定卡座的长宽高安装尺寸，匹配标准SD卡的插拔行程与安装公差要求，保证成品模型可直接适配常规PCB板的贴片焊盘布局。结构建模阶段，将卡座拆分为绝缘基座、接触弹片、定位卡扣、焊接引脚四大核心模块分别构建：绝缘基座采用耐高温工程塑料的材质设定，建模时精准还原基座上的弹片定位槽、卡锁导向槽、防呆限位凸台结构，基座边缘做圆弧过渡处理，既符合注塑成型的工艺要求，也避免插拔卡时的锐边刮擦问题；接触弹片采用高弹性铜合金材质设定，逐根构建弹片的弯曲弧度、接触凸点与焊接端结构，保证每根弹片的接触压力、形变行程符合SD卡接口的电气连接标准，弹片之间预留足够的绝缘间隙，避免相邻引脚出现信号干扰问题；定位卡扣结构建模时还原其弹性锁止功能，模拟SD卡插入后的卡紧力度，防止使用过程中存储卡意外松脱；贴片焊接引脚严格按照SMT贴片工艺的标准尺寸设计，引脚共面度控制在工业允许公差范围内，保证后续回流焊过程中的焊接可靠性。材质与渲染阶段，为绝缘基座赋予哑光深灰的工程塑料材质，调整表面粗糙度参数还原塑壳的细腻磨砂质感；为金属弹片与引脚赋予镀金铜合金材质，调整金属反射参数还原触点的光亮金属质感，同时区分弹片接触区的镀金层与引脚焊接区的镀锡层视觉差异；渲染时采用柔和的工业产品布光方案，多角度展示卡座的内部结构、引脚布局与插拔导向结构，清晰呈现各部件的装配关系。设计过程中充分考量产品的实际使用场景，在插拔入口处做导向斜面设计，降低SD卡插入时的对位难度，同时在基座内部设置防反插限位结构，从物理层面避免存储卡反向插入造成的弹片损坏，整体模型结构完整，尺寸精度符合电子接插件的行业标准，可用于数码产品的结构开发参考、贴片工艺模拟以及产品展示使用。
