管道式火花捕集阻火装置结构设计

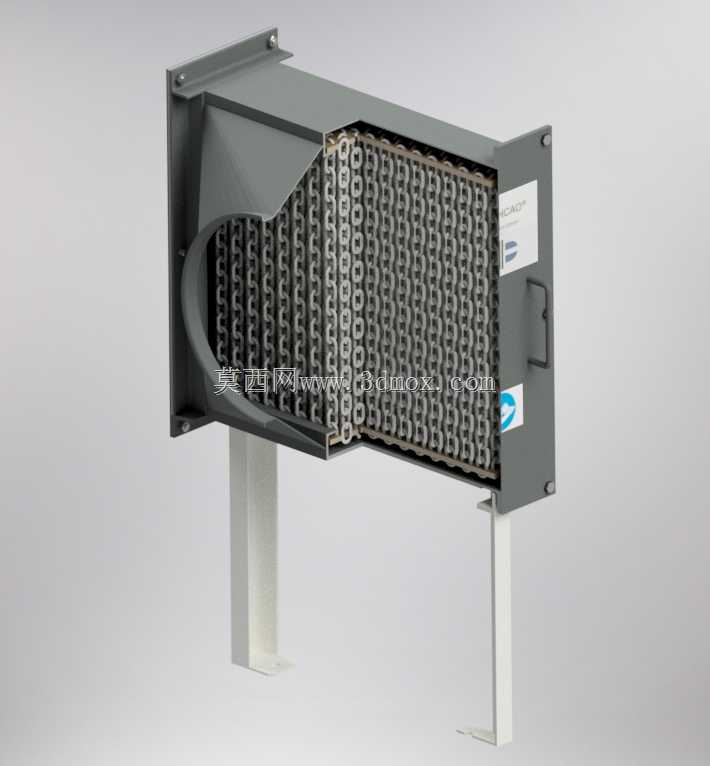

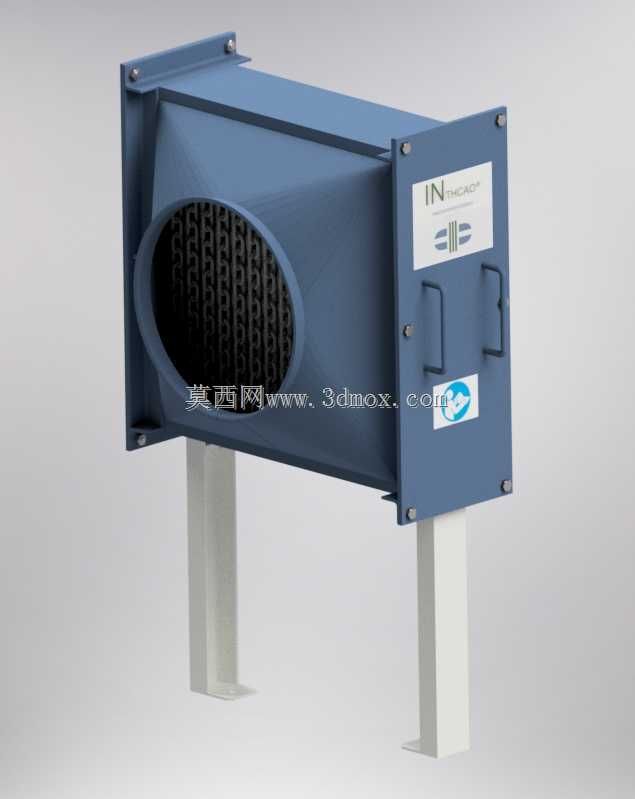

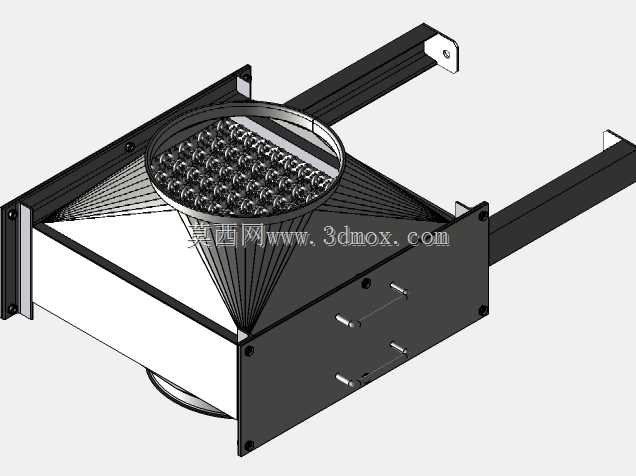

　　在工业除尘系统的管网布局中，火花捕集装置是前置防护的核心部件，多数应用在金属打磨、木材加工、焊接烟尘收集等存在明火颗粒隐患的通风管路前端，直接对接除尘管道的进气段，避免带火星的颗粒进入后端滤袋、滤筒等过滤单元，引燃滤材造成火灾隐患。这款装置采用方形法兰对接结构，两端的法兰面预留了均匀分布的螺栓安装孔，能够直接和同规格的矩形通风管道实现硬连接，不需要额外做变径转接，减少管路的风阻损失。装置主体采用箱式承压结构，外壳做了折边加强处理，侧面设置了快开式检修门，门上配备了压紧式锁扣，日常运维时不需要拆卸整个管路，只需要打开侧门就可以清理内部积存的颗粒杂质，检查阻火芯的堵塞情况。内部的阻火单元采用多层错流格栅结构，进气端为椭圆型开口，

　　对接管道后气流进入腔体时会先经过扩容减速，携带的火花颗粒在惯性作用下撞击到格栅板上，温度快速被金属基材导走熄灭，同时大颗粒的高温碎屑会被拦截在腔体下部，不会随气流进入后端除尘设备。支撑部分采用两根立式支腿，支腿底部带有安装底板，能够直接固定在地面或者设备支架上，安装时需要保证装置的水平度，避免内部积灰偏斜造成单侧堵塞。设计过程中优先考虑了风阻平衡，腔体的扩容比例控制在1.5倍左右，既保证火花颗粒有足够的沉降距离，又不会因为腔体过大造成系统风压损失过多，影响整体除尘风量。进气侧的椭圆开口做了翻边圆滑处理，避免气流经过时产生湍流啸叫，降低管路运行的噪音。检修门和箱体之间采用耐高温密封胶条做密封处理，

　　保证装置在负压运行状态下不会出现漏风情况，避免外部空气进入造成气流紊乱。侧面的标识区域预留了流向指示，安装时需要严格按照标识的气流方向对接，反向安装会大幅降低阻火捕集效率，甚至造成内部积灰被气流带出。支腿的高度设计预留了下部接灰斗的安装空间，如果现场需要连续排灰，可以在装置底部加装卸灰阀，不需要额外抬高设备。法兰的螺栓孔采用长圆孔设计，能够适配现场管道安装时的小范围尺寸偏差，降低现场安装的对位难度。装置的外壳板材厚度根据管路风压等级选型，常规除尘系统负压工况下采用冷轧钢板折弯焊接成型，表面做喷塑防锈处理，能够适应车间内的潮湿、多尘环境。内部的阻火格栅采用可拆卸模块化设计，当格栅出现磨损或者堵塞严重时，可以直接从检修门抽出更换，

　　不需要整体切割更换设备，减少后期运维的成本。在管路布局时，这款装置需要和除尘进气口保持至少3倍管径的直段距离，避免弯头造成的气流偏斜影响火花捕集效果，同时安装位置要尽量靠近产尘点，缩短火花在管道内的移动距离，降低管道内起火的风险。
