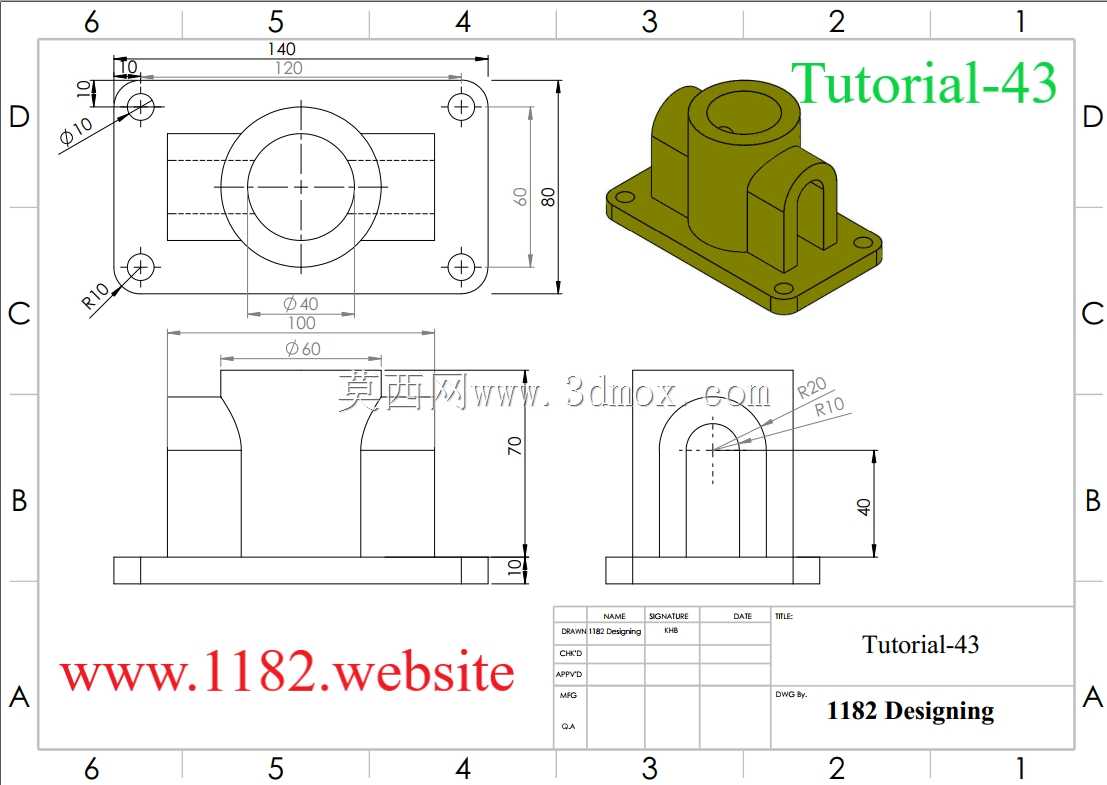

这类带法兰安装底座的立式支撑构件,在轻工输送线、小型工装夹具台、非标自动化设备的动力传递工位十分常见,核心作用是为穿插其中的传动轴、导向轴提供径向支撑与轴向定位,避免轴类零件在运转过程中出现径向跳动、轴向窜动的问题,保障传动环节的同轴度精度。从结构设计逻辑来看,底部采用矩形法兰安装板的形式,四个角位置设置了通孔用于穿装固定螺栓,安装板的边角做了R10的圆角过渡,一方面是去除加工锐边避免安装时划伤操作人员,另一方面也能减少边角处的应力集中,提升构件在承受交变载荷时的结构强度。法兰板上的安装孔位做了精准的位置度约束,横向总长度140mm、纵向总宽度80mm,四个安装孔中心距对应横向120mm、纵向60mm,安装孔直径为φ10,

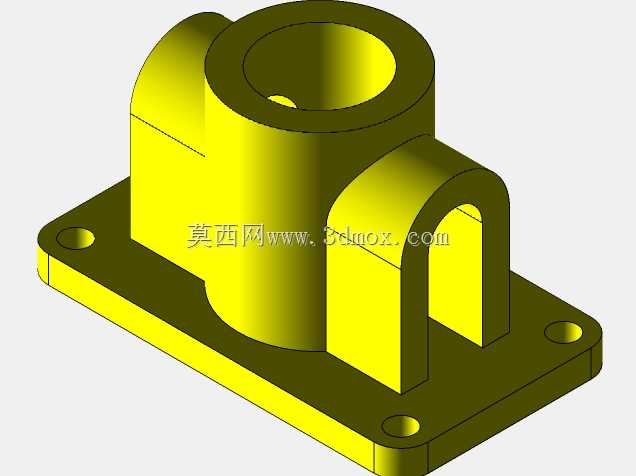

适配市面上常用的M8、M10规格的内六角圆柱头螺栓,安装时可根据现场固定面的螺纹规格选择适配的紧固件,无需额外扩孔或改制。上部的支撑筒体是整个构件的核心功能区,筒体内部设置了两级阶梯孔,下段孔径为φ60、上段孔径为φ40,这种阶梯孔结构可以适配两种不同轴径的传动轴穿过,同时阶梯端面可以作为轴用挡圈或者轴肩的定位面,实现轴类零件的轴向限位,不需要额外加装定位套就能完成轴向位置固定,减少装配环节的零件数量。筒体的外侧设置了两道对称的加强筋,从法兰板上表面一直延伸到筒体上部,筋板的外侧做了R20与R10的过渡圆角,避免筋板与筒体、法兰板连接位置出现直角应力集中,在设备运行产生振动时,筋板可以有效分担筒体承受的径向载荷,
防止筒体与法兰板连接位置出现开裂变形,整个构件从法兰板底面到筒体顶端的总高度为70mm,安装时需要预留至少80mm的垂直安装空间,避免筒体顶端与周边其他构件发生运动干涉。从实际选型适配的角度来说,这类支撑构件常搭配铜套、直线轴承或者滚动轴承使用,当用于低速重载的传动工位时,可以在筒体内孔压装锡青铜铜套,通过定期加注润滑脂实现耐磨支撑;当用于高速往复运动的导向工位时,可以在内孔装配直线轴承,为光轴提供低摩擦的直线导向支撑;如果是用于旋转传动的工位,还可以根据轴承外径尺寸对筒体内孔做精镗加工,装配深沟球轴承实现转轴的旋转支撑。在建模过程中需要重点关注几个尺寸的公差配合:安装孔的位置度公差需要控制在0.1mm以内,
保障构件能顺利与安装基座的螺纹孔对位,不会出现螺栓穿装困难的问题;筒体内孔的圆柱度公差需要控制在0.02mm以内,保障压装轴套或者轴承时不会出现卡滞,同时保证支撑的轴类零件运转顺畅;法兰板的上表面与筒体轴线的垂直度公差需要控制在0.03mm/100mm以内,避免安装后轴类零件出现倾斜,导致传动过程中出现偏磨、异响的问题。这类构件的毛坯通常采用铸铁铸造或者铝合金压铸成型,铸铁材质的构件减震性能更好,适合有振动冲击的重载工位,铝合金材质的构件重量更轻、防腐性能更好,适合食品加工、医药包装这类对卫生要求较高、载荷相对较轻的工位,加工时需要对法兰安装面、筒体内孔做精铣、精镗处理,保障各配合面的尺寸精度与表面粗糙度,安装时需要在法兰板与安装基座之间加装调整垫片,可根据实际同轴度需求微调构件的安装位置,保障轴系的对中精度。
