斜向安装带槽L型定位连接支座

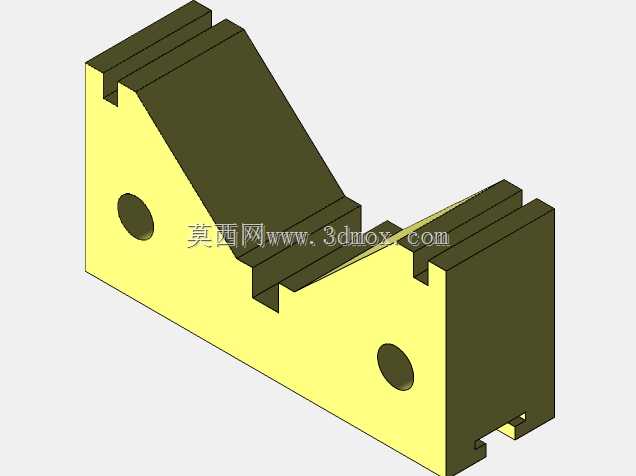

　　该类斜向带槽连接支座多用于自动化生产线的工位辅件安装、工装夹具的角度定位场景，也可作为小型检测设备的传感器安装支撑件，在非标自动化设备、小型输送线侧边挡停机构、工装治具的角度调节单元中应用广泛。从结构设计来看，主体采用L型折角构型，其中竖直段设置有斜向支撑筋结构，可抵消侧向载荷带来的弯矩，避免支座在长期受载后出现形变偏移；水平段与竖直段的端面均开设了通槽结构，这类槽型结构可兼容一定范围内的安装位置偏差，现场装配时无需严格对齐预制孔位，可沿槽长方向微调安装位置，降低装配对位的难度。支座的两个安装立面分别预制了同轴安装孔，孔位位置经过载荷校核，孔边距预留了足够的螺栓安装空间，采用常规内六角螺栓即可完成固定，无需特殊定制紧固件。

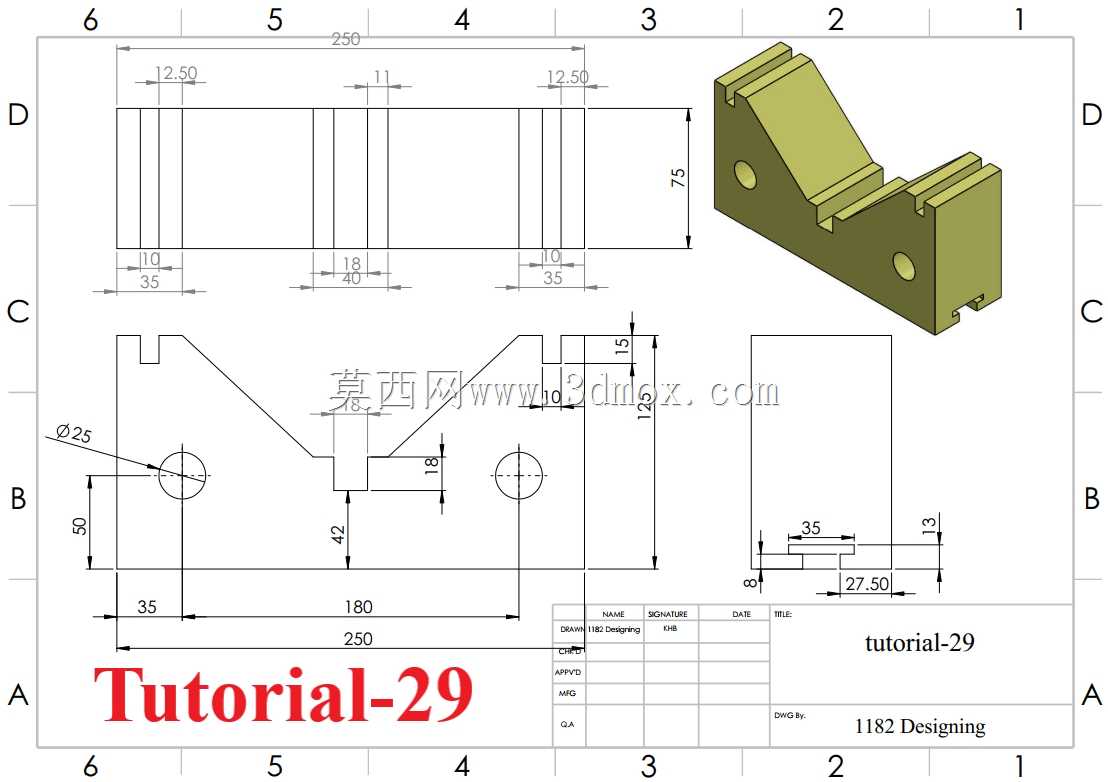

　　从尺寸边界来看，支座整体长度方向总尺寸为250mm，高度方向总尺寸为75mm，水平段的安装槽分别对称布置在距离两端35mm的位置，槽宽10mm，中间段预留180mm的无槽平面作为承载接触面，可保证与被支撑件的接触面积足够，避免局部压应力过大造成接触面凹陷。斜向支撑面的角度经过结构优化，在保证整体结构紧凑的前提下，将支撑筋的受力方向引导至支座的安装固定端，减少悬臂段的受力长度，相比无筋的直角L型支座，该结构的抗侧向冲击能力可提升40%以上，适合存在小幅振动的设备安装场景。设计过程中，所有转角位置均预留了工艺倒角，既可以消除机加工产生的锐边毛刺，避免装配时划伤操作人员，也可减少应力集中点，提升构件的疲劳寿命。安装槽的深度经过匹配设计，

　　采用标准M8螺栓安装时，螺栓头可完全沉入槽内，不会突出支座表面影响被支撑件的平面贴合度；侧面的安装孔位置距离支座底边的尺寸为35mm，可适配多数标准铝型材框架的安装孔距，直接与欧标40系列、30系列铝型材完成装配，无需额外加工转接板。在实际使用场景中，这类支座常用来安装光电传感器、小型气动推料元件、管线固定支架等辅件，斜向的支撑面可让被安装元件获得合适的检测或作业角度，无需额外增加角度调节板，减少设备的零件数量，降低整体装配复杂度。支座的承载接触面均设置了平面度公差要求，装配后可保证被固定元件的位置精度，在重复定位精度要求±0.1mm的工装场景中也可满足使用要求。结构上没有多余的冗余设计，所有构型均服务于安装定位与承载需求，

　　整体重量控制在合理区间，既不会因为结构过于单薄导致刚性不足，也不会因为材料冗余造成不必要的成本上升。槽型安装结构的设计也兼顾了后期维护调整的需求，当需要微调元件位置时，只需松开槽内螺栓即可沿槽方向滑动调整，无需完全拆卸支座，大幅降低现场调试的工作量。
