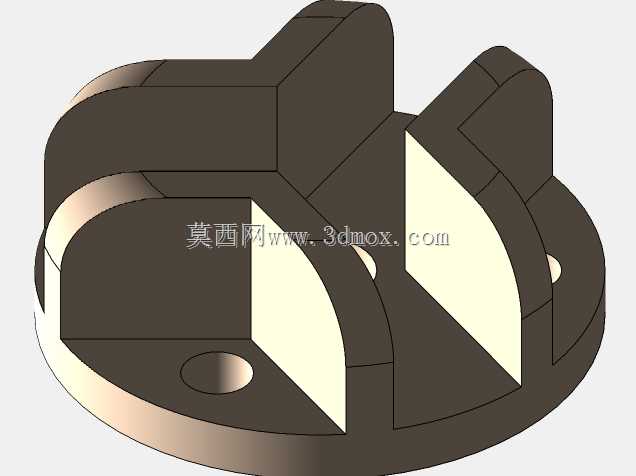

带圆弧凸耳定位安装盘式机械构件

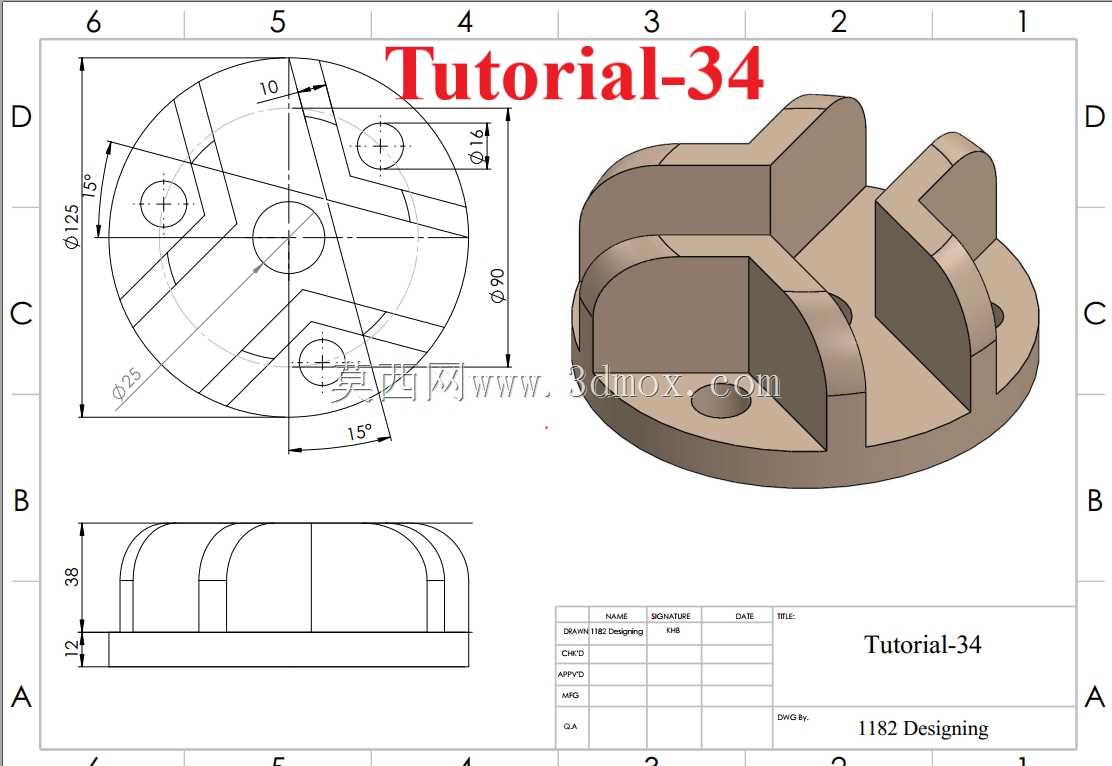

　　这类带圆弧凸耳的盘式构件，在轻工自动化输送线的侧边定位工位、小型工装夹具的快换基座场景中十分常见，日常接触的不少半自动化装配工位里，它承担着工件定位、铰接支撑的双重作用，区别于普通的圆形法兰盘，它的凸耳结构不是规则的矩形支耳，而是做了圆弧过渡的厚壁凸台，能在铰接转动过程中避免应力集中，减少反复启停带来的结构疲劳损伤。从结构设计逻辑来看，底座圆盘是整个构件的安装基准，圆盘上预留的三个沉孔位置，对应125mm的外圆分布，相邻孔位的夹角做了15度的偏移设计，不是常规的等分排布，这是为了匹配特定工位的防呆安装需求，避免装配时出现方向错位，三个安装孔的直径为16mm，适配常用的M14内六角螺栓，沉孔深度刚好能容纳螺栓头，

　　安装后不会突出底座平面，保证底座和安装面完全贴合，不会出现虚接晃动的问题。底座圆盘的总厚度为12mm，这个厚度是经过受力核算的，在承受单侧500N的径向铰接载荷时，底座的变形量能控制在0.02mm以内，满足普通装配工位的定位精度要求，不会因为底座过薄出现受力翘曲的问题。上方的三个凸耳结构，总高度从底座上表面算起为38mm，凸耳的外侧做了和底座外圆同曲率的圆弧过渡，内侧是平直的铰接配合面，相邻凸耳之间的槽宽为10mm，这个槽是用来容纳铰接件的连接臂，槽的两侧面粗糙度要求控制在Ra1.6以内，保证铰接转动时不会出现卡滞，凸耳上预留的铰接孔是同轴设计，孔位的同轴度公差控制在0.01mm，避免铰接轴穿入后出现别劲的问题。在实际选型应用时，

　　要注意这个构件的安装边界，底座外圆直径为90mm，凸耳的最大外轮廓和底座外圆齐平，不会超出底座的安装范围，所以在安装板上预留直径95mm的安装空位即可，不需要额外预留凸耳的避让空间，这也是这个结构设计的巧思，把凸耳的外轮廓和底座外圆做齐平处理，能有效缩小整个安装工位的占用空间，在排布密集的装配线工位上，能减少相邻工位的干涉风险。从建模逻辑来说，做这个构件的时候首先要绘制底座的圆盘草图，确定三个安装孔的角度位置，注意那个15度的偏移角不要画错，很多新手建模时容易把孔位做成等分，导致后续装配无法匹配防呆结构，之后拉伸底座厚度，再绘制凸耳的截面轮廓，凸耳的圆弧面要和底座外圆做共线约束，拉伸凸耳高度后，在凸耳上绘制铰接孔，

　　最后对所有的棱边做R2的圆角过渡，避免热处理或者受力时出现应力开裂的问题。这类构件一般采用45号钢加工，表面做发黑处理，能满足普通车间的防锈需求，如果是在潮湿工况下使用，也可以换成304不锈钢材质，只是加工成本会有所提升，在实际装配时，底座和安装面之间要垫一层0.1mm的紫铜垫片，既能调整安装高度，也能增大接触摩擦力，避免螺栓松动后构件出现移位，铰接轴和凸耳孔的配合选用H7/h6的间隙配合，保证转动灵活的同时不会有过大的旷量，日常维护时只需要定期在铰接位置加注润滑脂，就能保证长期稳定运行，不需要频繁更换配件。
