带菱形安装座侧凸台流体转接座结构

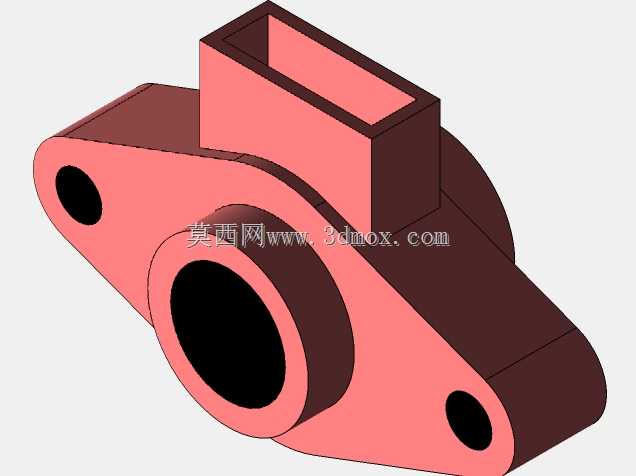

　　这类带菱形安装法兰的侧凸台转接结构，常见于中小型液压、气动管路系统的支路转接场景，也会用在小型动力设备的润滑管路分路位置，核心作用是实现主通路流体的直角转向，同时通过上方凸台拓展检测元件、节流元件或者支路管路的安装位，不需要额外拼接多个接头就能完成单点位的多通路集成，能有效减少管路系统的接头数量，降低泄漏点风险。从结构设计逻辑来看，主体采用同轴通孔作为主流体通道，通道内径匹配常规通径的管路连接需求，外部的筒状主体壁厚均匀，既保证流体承压时的结构强度，也避免壁厚差过大导致的铸造或注塑成型缺陷。两侧延伸出的菱形安装耳座，是整个零件的安装定位基准，耳座上对称布置的两个安装孔，中心距严格匹配安装基面的螺孔位置，安装时不需要额外做定位工装，

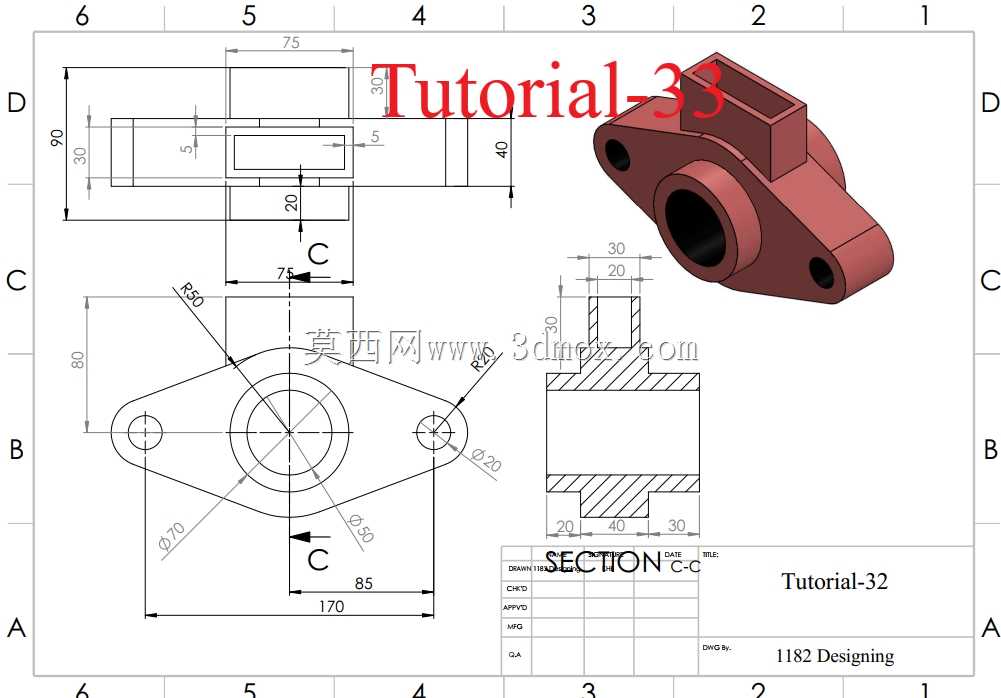

　　穿入紧固件即可完成固定，耳座与主体筒身的过渡位置做了圆弧过渡处理，避免应力集中导致安装锁紧时耳座根部开裂。上方的方形凸台与主通道垂直连通，凸台内部的通孔尺寸经过匹配设计，既可以直接安装小型压力表、温度传感器这类检测元件，也可以转接小通径的支路管路，凸台的方形外形设计，是为了方便安装时用扳手夹持定位，避免拧紧外接元件时整个转接座跟转，同时方形结构相比圆形凸台，在相同壁厚下抗扭强度更高，能承受更大的元件拧紧力矩。从尺寸边界来看，整个零件的安装基面总长度控制在170mm范围内，两个安装孔的中心距为85mm，主通道的外圆直径为70mm，上方凸台的顶面距离安装基面的总高度为90mm，安装时需要预留的最小操作空间为横向180mm、

　　纵向100mm、垂直方向100mm，不会占用过多的设备安装空间。主通道的端面没有做额外的连接螺纹，是预留了焊接或者卡套连接的加工余量，使用者可以根据实际管路的连接形式，后续加工外螺纹、焊接坡口或者卡套密封槽，适配不同压力等级的管路系统。剖面结构能看到主通道与上方凸台的连通位置做了圆角过渡，避免流体直角转向时产生过大的流阻，也减少介质中的杂质在转角位置堆积的可能，对于润滑脂、低压液压油这类有一定粘度的介质，这种过渡结构能有效降低管路的压力损失。耳座上的安装孔为通孔设计，孔径匹配常用的内六角圆柱头螺钉尺寸，安装时螺钉从耳座上方穿入，拧紧到安装基面的螺孔内，耳座的下表面为精加工平面，平面度控制在合理范围内，保证安装后与基面贴合紧密，

　　避免流体通道出现同轴度偏差，也能防止安装后零件出现晃动。在实际选型应用中，这类转接座适合用在工作压力不超过16MPa的中低压流体系统中，不管是设备内部的固定管路排布，还是外部可拆卸的维护点位，都能通过这个零件实现紧凑的通路布局，相比采用多个直角接头拼接的方案，整体结构的刚性更好，抗振动能力更强，在有持续振动的设备工况下，不会出现接头松动泄漏的问题。建模过程中需要重点保证几个关键尺寸的公差：两个安装孔的位置度、主通道内孔与安装基面的垂直度、上方凸台内孔与主通道的垂直度，这几个形位公差直接影响后续安装的密封性和元件装配的顺畅度，过渡圆角的尺寸也需要严格控制，过小的圆角会导致应力集中，过大的圆角则会占用额外的安装空间，甚至与相邻的管路或元件产生干涉。
