带异形槽与通孔的机械定位练习块

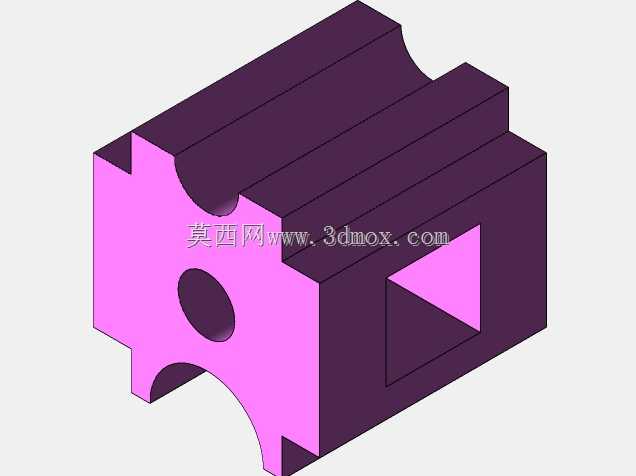

　　这类带多特征结构的块状零件，常作为小型工装夹具的定位基座使用，在小型零件装配工位、检具定位模块中应用较多，日常生产里多承担工件侧向定位、辅助支撑的作用，部分同结构零件也会作为气动回路的集成安装座，侧面的通孔可作为气路通道或紧固件过孔使用。从结构设计逻辑来看，该零件采用方块基体做主体，整体刚性充足，加工时可直接采用方料铣削成型，毛坯制备难度低，适合普通铣床、加工中心批量生产。零件上部设置两道平行凸台，凸台间距与宽度尺寸经过匹配设计，可直接嵌入对应槽宽的工件卡槽内，限制工件两个方向的平移自由度，凸台边缘做了微小倒角处理，避免装配时刮伤工件表面，也能降低工件装入时的对位难度。零件侧面开设的圆形通孔，一方面可作为定位销的安装孔，

　　插入圆柱销后可限制工件的转动自由度，另一方面在作为气路座使用时，可通入压缩空气实现工件的负压吸附或气动夹紧，通孔的位置精度直接影响定位一致性，设计时将孔位设置在零件形心附近，减少装夹时的受力偏移。零件端部的方形凹槽可嵌入配套的方形定位键，与设备工作台的T型槽配合，实现零件本身在工作台上的快速固定，无需额外制作复杂的压装结构，凹槽深度经过核算，既能保证定位键的嵌入强度，又不会过度削弱零件基体的整体刚性。零件下部的两处半圆弧形缺口，是为了避让工作台上的圆形固定螺栓头，安装时可直接将缺口对准螺栓推入，再通过螺母锁紧即可完成固定，相比整块底板的设计，既减少了零件的整体重量，又降低了安装对位的难度，缺口的圆弧半径与常用的M12、

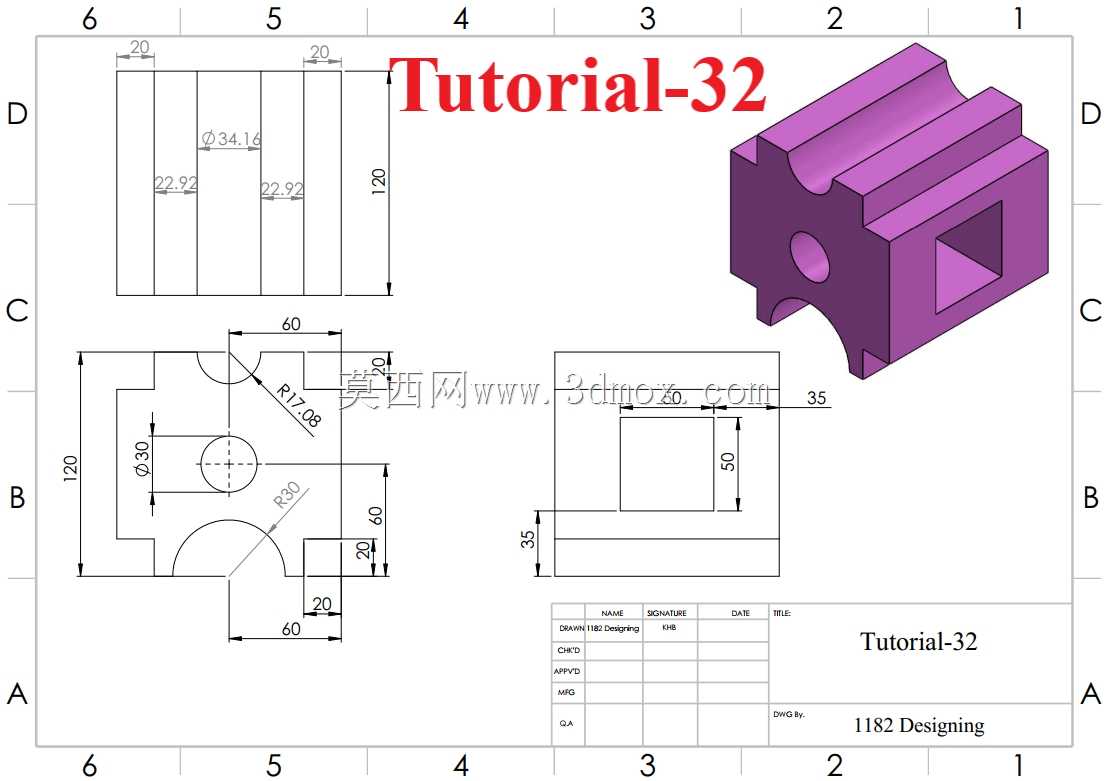

　　M16螺栓头尺寸匹配，适配多数常规工装的安装需求。从尺寸边界来看，零件整体长宽高控制在120mm、60mm、50mm范围内，属于小型块状零件，安装时占用的工作台空间较小，可在同一工作台面上密集布置多个同类型定位块，适配多工位小型零件的加工或装配需求。各特征的尺寸公差设置遵循工装零件的常规精度要求，定位面的尺寸公差控制在±0.02mm范围内，非安装面的公差可适当放宽至±0.1mm，在保证定位精度的前提下控制加工成本。建模过程中需要注意各特征的相交处处理，凸台与基体的交接处、通孔与侧壁的交接处都要做合理的圆角或清角处理，避免加工时出现应力集中，同时也要匹配实际加工的刀具路径，减少不必要的换刀步骤。这类零件虽然结构不算复杂，但涵盖了拉伸、

　　切除、孔特征、倒角、圆角等多数基础建模特征，非常适合作为三维建模的入门练习案例，帮助初学者掌握基体创建、特征定位、尺寸标注的基本逻辑，也能让初学者理解零件设计中加工工艺、装配需求对结构设计的约束，避免出现无法加工、难以装配的设计问题。在实际生产应用中，这类零件的材质多选用45号钢，表面做发黑处理提升防锈能力，若用于有耐腐蚀需求的工位，也可更换为铝合金或不锈钢材质，根据使用场景调整材质即可，整体结构无需做大的改动。
