带双耳铰座的圆筒铰接连接构件

　　这类带双耳铰座的圆筒铰接构件，在各类需要实现转动副连接的机械结构中应用十分广泛，常见于工程机械的臂架铰接点位、自动化设备的连杆传动节点、输送设备的摆动支撑部位，核心作用是为两个相对转动的部件提供稳定的铰接支撑，同时通过圆筒结构预留轴类零件的穿装空间，双耳结构则用来匹配对应连接件的单耳端头，穿装销轴后即可实现限定角度内的相对转动，避免结构运动过程中出现卡滞、偏载的问题。

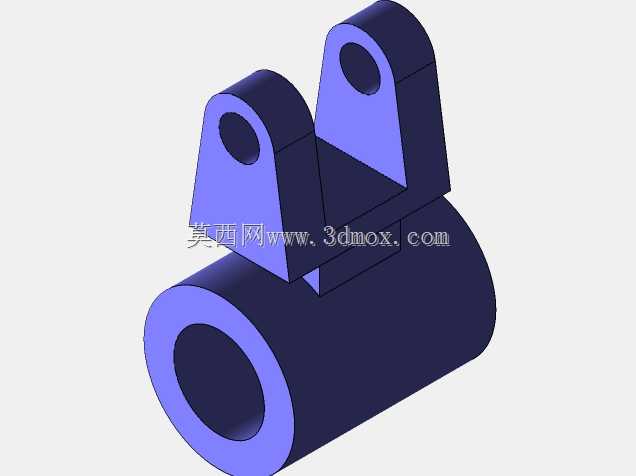

　　从结构功能来看，下方的圆筒部分为中空通孔结构，既可以穿装固定销轴作为整个铰接件的支撑基体，也可以根据实际装配需求在筒内加装轴套、润滑衬套，降低转动过程中的磨损量，延长构件的使用寿命；圆筒上方的双耳支座为对称布置的带孔耳板，两个耳板的同轴度是设计过程中需要重点控制的公差项，一旦同轴度偏差超出允许范围，穿装销轴后会出现转动阻力过大、局部应力集中的问题，严重时甚至会在设备重载工况下出现耳板开裂的失效情况。耳板与圆筒之间设置了过渡连接的加强段，用来分散耳板承受的载荷，避免应力直接集中在耳板与圆筒的焊接或拼接接缝处，提升整体结构的抗载荷能力。

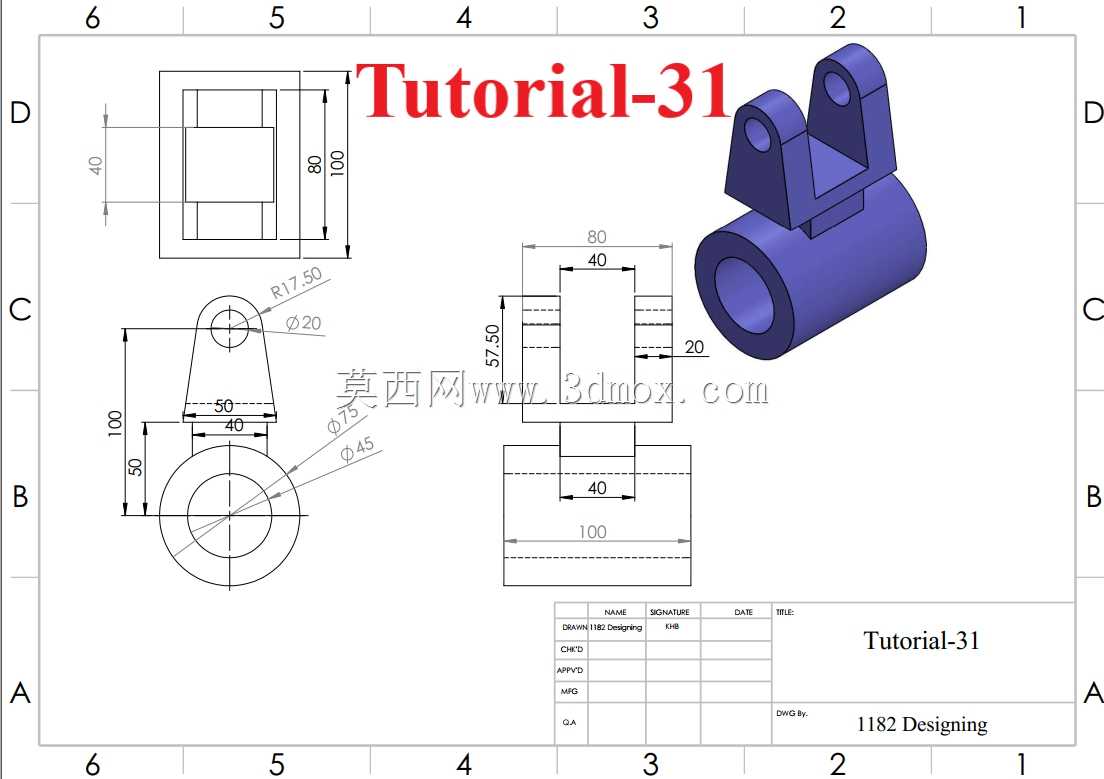

　　设计过程中首先要确定核心的安装边界尺寸，从图纸标注的尺寸来看，圆筒部分的外径为45mm，轴向总长度为100mm，中空内孔直径为20mm，这个内孔尺寸直接匹配对应直径的铰接销轴，设计时需要根据实际承受的径向载荷、转动频率校核销轴的剪切强度与圆筒的壁厚强度，避免重载下出现圆筒变形、销轴弯曲的问题。上方双耳部分的耳板中心距离圆筒顶面的高度为50mm，耳板上的铰接孔中心距离耳板顶端的尺寸为17.5mm，耳板厚度方向的总宽度为80mm，两个耳板之间的开槽宽度为40mm，这个槽宽直接决定了适配的对接单耳构件的厚度，装配时间隙需要控制在0.1mm-0.3mm之间，既不能间隙过大导致转动过程中出现窜动，也不能间隙过小造成装配困难。

　　从安装适配的角度来说，这类构件的安装定位主要依托圆筒部分的外圆或者内孔做基准，实际应用中如果是作为固定铰接点，会将圆筒部分通过焊接、螺栓压装的方式固定在设备的基体结构上，双耳部分露出用来连接摆动的连杆或臂架；如果是作为活动铰接点，也可以将圆筒部分与转动臂固定连接，通过内孔穿装销轴与设备基座连接。设计时还需要考虑润滑结构的预留，通常会在耳板的铰接孔位置或者圆筒的径向位置开设注油孔，方便后期维护时加注润滑脂，减少转动副的磨损。对于承受冲击载荷的工况，还可以在耳板的外侧增加加强筋结构，进一步提升耳板的抗冲击能力，避免频繁冲击下耳板从根部断裂。

　　建模过程中需要重点保证几个关键形位公差：一是两个耳板铰接孔的同轴度，二是耳板侧面与圆筒轴线的平行度，三是圆筒两端面与自身轴线的垂直度，这些公差直接影响后续的装配精度与实际使用性能。尺寸链校核时要注意耳板中心高度、圆筒半径、铰接孔半径之间的尺寸关系，保证转动过程中对接的构件不会与圆筒外圆发生运动干涉，预留足够的转动避让空间。这类构件通常采用铸钢或者高强度结构钢加工制作，承受重载的工况下还会做调质处理提升整体的力学性能，耳板的铰接孔位置会做淬火处理提升表面硬度，减少销轴转动过程中的孔壁磨损。
