折弯型双安装面带孔连接支座结构

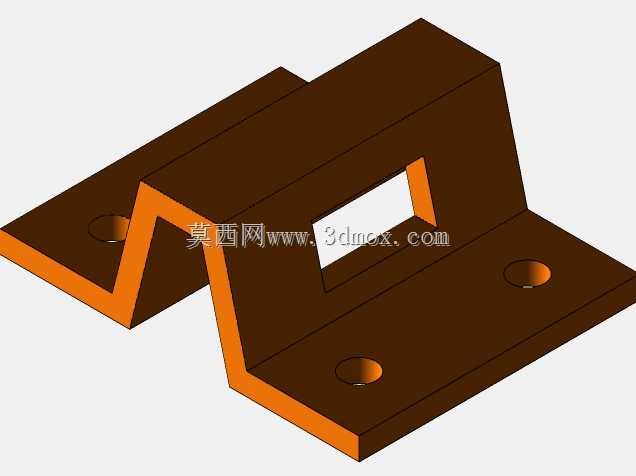

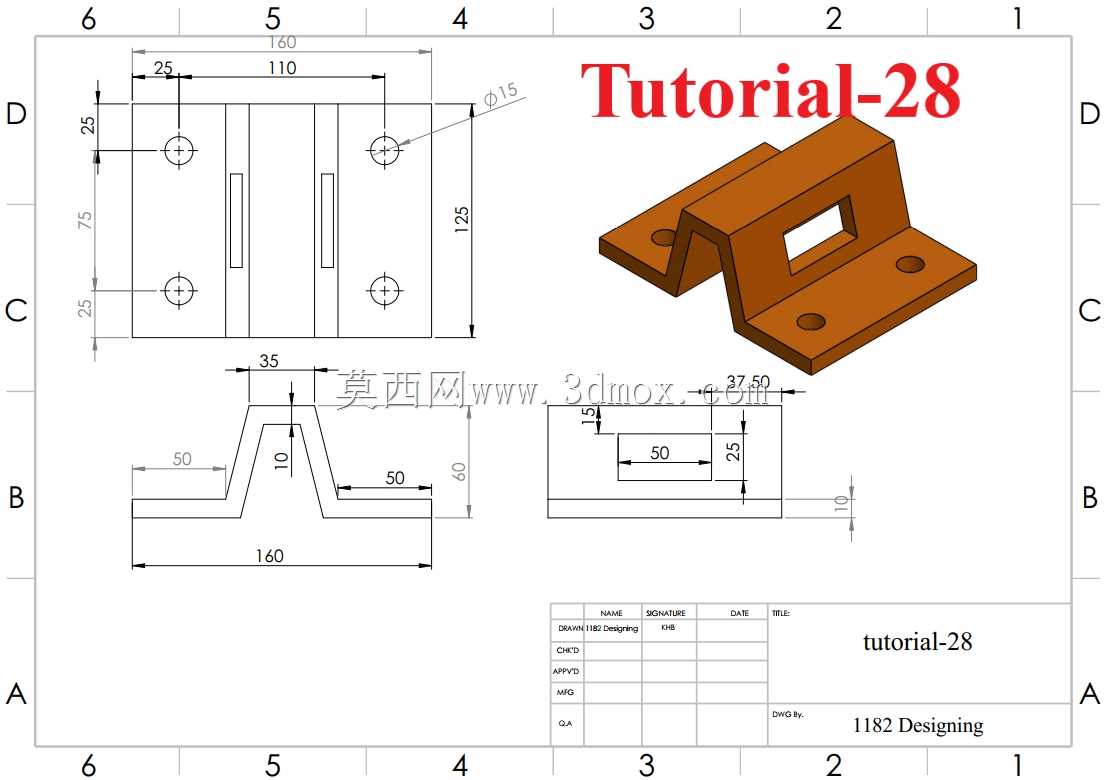

　　这类折弯成型的双安装面支座，在轻工自动化生产线、小型设备机架搭建、输送线侧边附件固定场景里十分常见，不同于焊接拼接的支座，一体折弯的结构没有焊缝应力集中的问题，长期承受交变载荷时不容易出现焊缝开裂的失效情况。从结构设计来看，零件整体采用等厚板材折弯成型，底部是平直的安装基面，总长度控制在160mm，两个安装翼边各预留50mm的平直段，每个翼边上设置两个φ15的通孔，孔位距离侧边25mm，上下孔的中心距为75mm，这种对称四孔的布局能让底部安装时受力更均匀，不会因为单侧锁紧导致支座出现倾斜偏移。向上折弯的立板部分总高度125mm，立板中间开设了一个矩形镂空窗口，窗口尺寸为长50mm宽25mm，这个镂空并非单纯减重，

　　一方面可以减少折弯时的材料内应力，避免立板折弯后出现翘曲变形，另一方面也能作为走线孔或者观察位，方便穿过小型传感器的线缆，或是观察支座后侧的部件安装状态。立板顶部的折弯边和底部安装面平行，宽度方向和底部保持一致，这个顶面可以用来承托小型光电传感器、行程开关或是管线支架，顶面距离底部安装面的垂直高度经过精准核算，刚好适配多数小型输送线的侧边附件安装高度，不需要额外加装垫高块。从安装边界来看，底部安装时需要预留的最小平面尺寸为长160mm宽60mm，四个安装孔的位置可以适配M12规格的螺栓，锁紧时建议对角逐步拧紧，避免底座出现安装应力导致立板垂直度超差。立板部分的折弯内圆角根据板材厚度做了适配，不会出现折弯开裂的问题，

　　零件的两个安装面的平面度要求控制在0.1mm以内，保证安装后和被连接件之间没有间隙，不会因为贴合不实导致振动松动。在实际选型使用时，这类支座常用来在铝型材机架上固定导向件、小型阻挡气缸或是检测元件，相比L型的单立板支座，这种带顶部安装面的折弯结构能同时实现底面固定和顶面承托的功能，不需要额外拼接其他零件，减少了装配环节的零件数量，也降低了装配累计误差。设计时特意将四个安装孔做了对称布局，不管是左侧安装还是右侧安装都可以通用，不需要单独做左右镜像件，能减少备件的种类，降低生产和仓储的管理成本。立板上的矩形窗口位置经过受力校核，开设窗口后立板的抗弯强度依然能满足常规工况下的承载要求，在承受顶部10kg以内的静载荷时，

　　立板的变形量不会超过0.05mm，完全满足小型检测元件、轻量工装的安装精度要求。零件的所有棱边都做了去毛刺处理，安装时不会划伤操作人员，也不会割破穿过窗口的线缆外皮。从加工工艺来看，这类零件可以采用数控冲床落料冲孔后，用折弯机一次成型，加工效率高，批量生产时尺寸一致性好，不需要后续做大量的整形工作，适合在各类通用设备、非标自动化设备里作为标准化连接构件使用，能够替代部分定制的焊接支架，缩短设备的装配调试周期。在实际装配场景中，底部安装面贴合在型材的槽面或者设备的安装平板上，穿入螺栓锁紧后，立板保持和安装面垂直，顶部的安装面可以直接固定需要安装的功能部件，中间的镂空窗口既可以减轻零件自身重量，也能让穿过的线缆有足够的活动空间，不会因为设备运行时的振动导致线缆被棱边磨损。
