带斜向承托面的L型立式安装支座

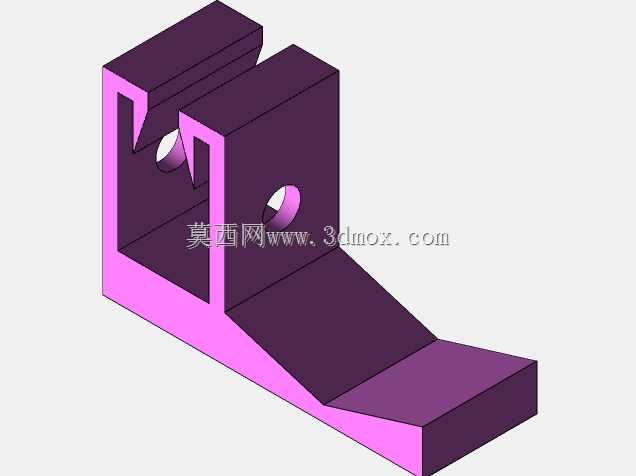

　　这类带斜向承托面的L型立式安装支座，在轻工输送线侧边挡料机构、小型工装夹具定位模块、非标自动化设备的传感器安装支架场景中十分常见，区别于常规直角L型支座，其延伸出的斜向承托面可以直接承接倾斜排布的导料板、检测元件安装板或是小型气动元件的固定端，无需额外加装角度转接块，能有效减少装配环节的零件数量，降低累计装配误差。从结构设计逻辑来看，支座整体采用立式竖板加水平底板的L型基础构型，竖板顶部设置对称的双耳式安装槽，槽内预留同轴通孔，可通过销轴、螺栓实现与上部摆动构件或是铰接压块的连接，双耳结构的设计能提升连接部位的抗侧向倾覆能力，避免单耳连接时容易出现的连接轴受弯变形问题；竖板中部的横向通孔用于穿装锁紧螺栓，

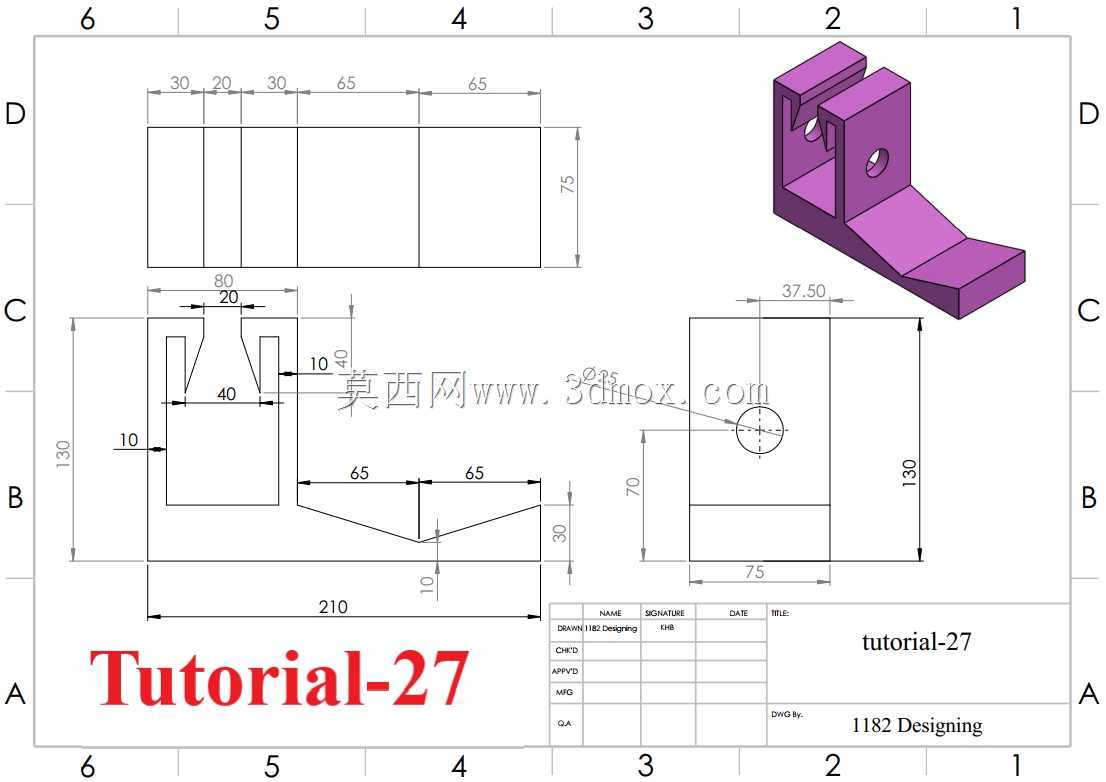

　　可在支座安装到位后实现侧向顶紧固定，或是穿装定位销限制支座的轴向窜动。延伸出的斜向承托面与水平底板呈固定倾斜角度，承托面表面为平整加工面，可保证被支撑构件安装后的平面度，斜段与水平段的过渡位置做了合理的壁厚加强，避免承托重载时过渡位置出现应力集中断裂的问题。从尺寸边界来看，支座整体水平方向总长度为210mm，竖板总高度为130mm，水平底板宽度为75mm，竖板顶部双耳槽的宽度为20mm，槽深40mm，中部安装孔中心距竖板底部的高度为70mm，斜向承托面的两段水平投影长度均为65mm，斜段末端距水平底板的垂直高度为30mm，竖板背部的总厚度方向尺寸为75mm，这些尺寸参数可以直接适配多数小型非标设备的安装空间，

　　安装时水平底板可通过螺栓固定在设备型材台面或是工装基板上，底板与竖板的垂直公差控制在常规机械安装的精度范围内，可保证上部安装构件的位置度要求。在实际使用过程中，这类支座通常承受竖向的压载荷以及斜向的分力，因此设计时在竖板与底板的连接位置做了圆角过渡处理，减少应力集中系数，双耳部位的壁厚也做了等强度设计，既不会因为壁厚过大造成材料浪费，也不会因为壁厚不足导致受载后出现变形。不同于焊接式的支座，该构件为一体化加工成型的结构，不存在焊接变形、焊道开裂的风险，整体刚性更稳定，在频繁受振动的设备工位上也能保持长期的安装精度。斜向承托面的角度设计匹配了多数导料、检测工位的常用倾斜角度，无需二次加工即可直接使用，对于需要调整安装角度的场景，

　　也可通过在承托面与被固定构件之间加装薄垫片实现微小角度调整，适配性较强。在装配校验环节，需要重点确认竖板双耳孔的同轴度、斜承托面与底板的角度公差、中部安装孔与竖板底面的垂直度，这些形位公差会直接影响后续连接构件的动作顺畅度与安装精度，若同轴度偏差过大，会导致穿装的连接轴出现卡滞，加剧轴与孔的磨损；若斜承托面角度偏差过大，会导致被支撑的导料板或是检测元件出现位置偏移，无法实现预期的导料或是检测功能。这类支座的材质通常选用45号钢或是铝合金，根据使用场景的载荷需求选择，重载场景下选用钢材并做表面发黑防锈处理，轻载场景下选用铝合金做阳极氧化处理，兼顾轻量化与耐腐蚀需求。
