145度开合角度双页铰接合页结构设计

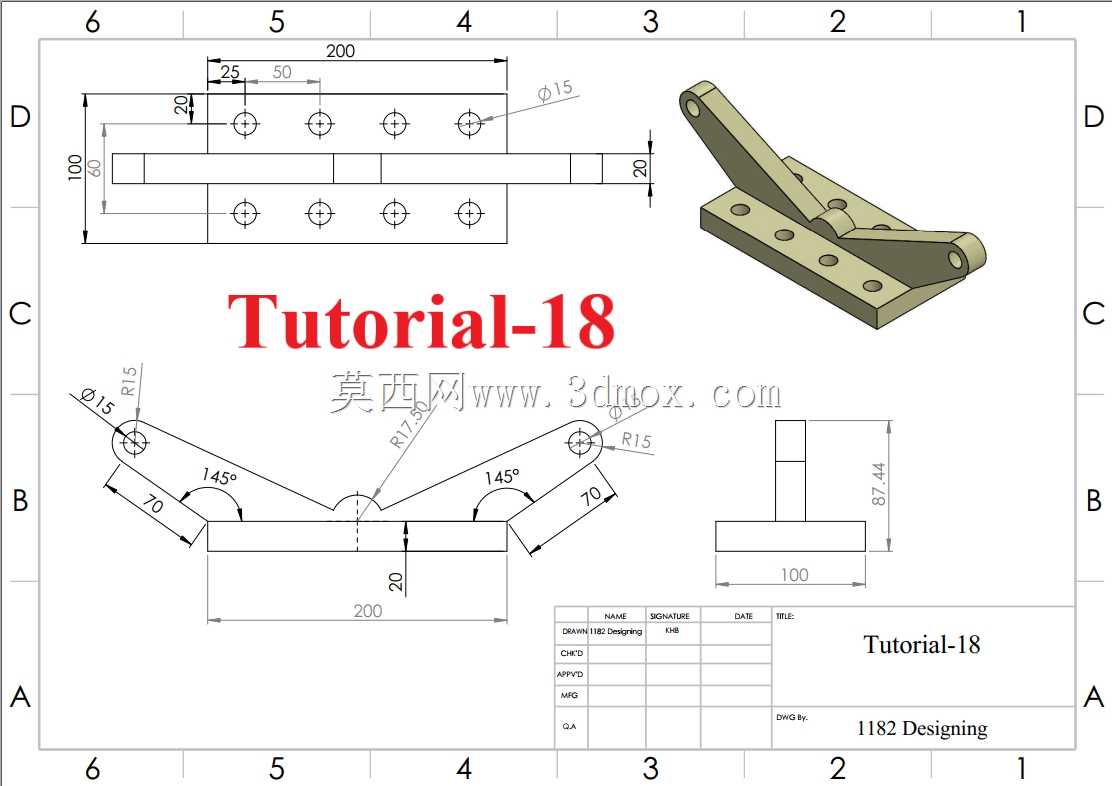

　　该铰接合页结构主要应用于需要实现两平面件定角度开合的设备连接场景，常见于小型设备检修门、工装夹具翻转压板、轻型操作台折叠侧板、仓储设备翻盖结构的连接部位，可在无额外锁止附件的前提下，通过自身结构限位实现145度的最大开合角度，避免开合过度造成连接件变形或相邻部件磕碰。从结构功能来看，该合页分为固定底座与翻转页片两个核心部分，固定底座为长条形平板结构，沿长度方向等距布置6个Φ15的安装通孔，孔位间距严格按照50mm等距排布，首孔距底座端部25mm，底座总长度200mm，宽度方向尺寸为30mm，厚度20mm，安装时可通过螺栓穿过通孔将底座完全固定在设备安装基准面上，多组等距孔位可保证底座安装后的受力均匀性，避免单点固定带来的翘曲问题。

　　翻转页片与底座通过端部的圆柱销轴实现铰接，销轴部位做了R15的圆弧过渡处理，页片长度方向从铰接中心到页片端部尺寸为70mm，页片上同样预留两组安装孔位，可与需要翻转的活动部件通过螺栓紧固连接。设计过程中，首先确定铰接点的回转中心位置，将回转中心设置在底座端部外侧，保证页片翻转时不会与底座安装面发生运动干涉，同时在底座与页片的接触位置做了对应角度的限位面，当页片翻转至145度位置时，页片根部的平面与底座上的限位凸台完全贴合，实现硬限位，无需额外加装限位块即可控制最大开合角度，减少附属零件数量。从安装边界来看，底座安装面为完全平面，安装时需要预留的安装空间长度不小于210mm，宽度方向不小于40mm，保证底座完全贴合安装面无悬空；

　　页片翻转过程中，以铰接点为中心R70mm的回转范围内不能有突出的障碍物，避免页片转动时出现卡滞。页片与底座的铰接部位采用间隙配合设计，销轴与孔的配合间隙控制在0.1-0.2mm之间，既保证转动过程无卡滞，又避免间隙过大造成翻转时的晃动量超标。底座上的安装孔为通孔设计，可适配M12规格的内六角螺栓或外六角螺栓，安装时螺栓头沉入孔内不会突出底座表面，保证底座与安装面完全贴合。页片上的安装孔同样采用通孔设计，与活动部件连接时可根据实际厚度选择适配长度的螺栓，保证连接紧固可靠。在受力特性方面，该合页的受力点主要集中在铰接销轴部位与底座安装孔位，当页片处于完全打开的145度位置时，载荷通过页片传递到销轴，再通过底座分散到6个安装固定点上，

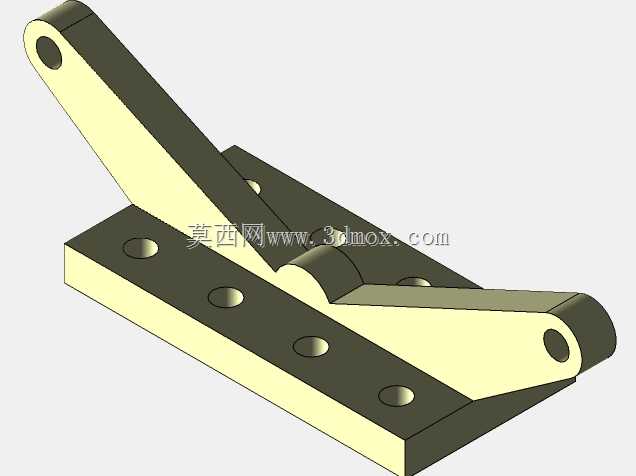

　　相比单孔或双孔固定的合页，多组孔位的设计可将单点受力降低60%以上，适合承受中等载荷的翻转部件连接，在轻型工装、小型设备舱门、折叠工作台等场景下使用时，可保证长期开合无松动、无变形。结构的细节处理上，所有棱边均做了R2的倒圆角处理，避免安装与使用过程中锐边划伤操作人员，同时减少应力集中点，提升零件的抗疲劳性能。页片与底座的接触面做了平面度处理，平面度公差控制在0.05mm以内，保证贴合时无间隙，翻转过程中无异常晃动。从建模逻辑来看，首先绘制底座的二维轮廓，拉伸生成底座基体后切除安装孔与限位凸台结构，再绘制页片的轮廓草图，通过拉伸生成页片基体后切除安装孔与铰接孔，最后添加销轴零件完成装配，装配过程中添加角度配合验证开合角度的准确性，同时做干涉检查确认整个转动行程内无零件干涉，保证结构运动顺畅。
