带叉形支臂的带座铰接支撑零件

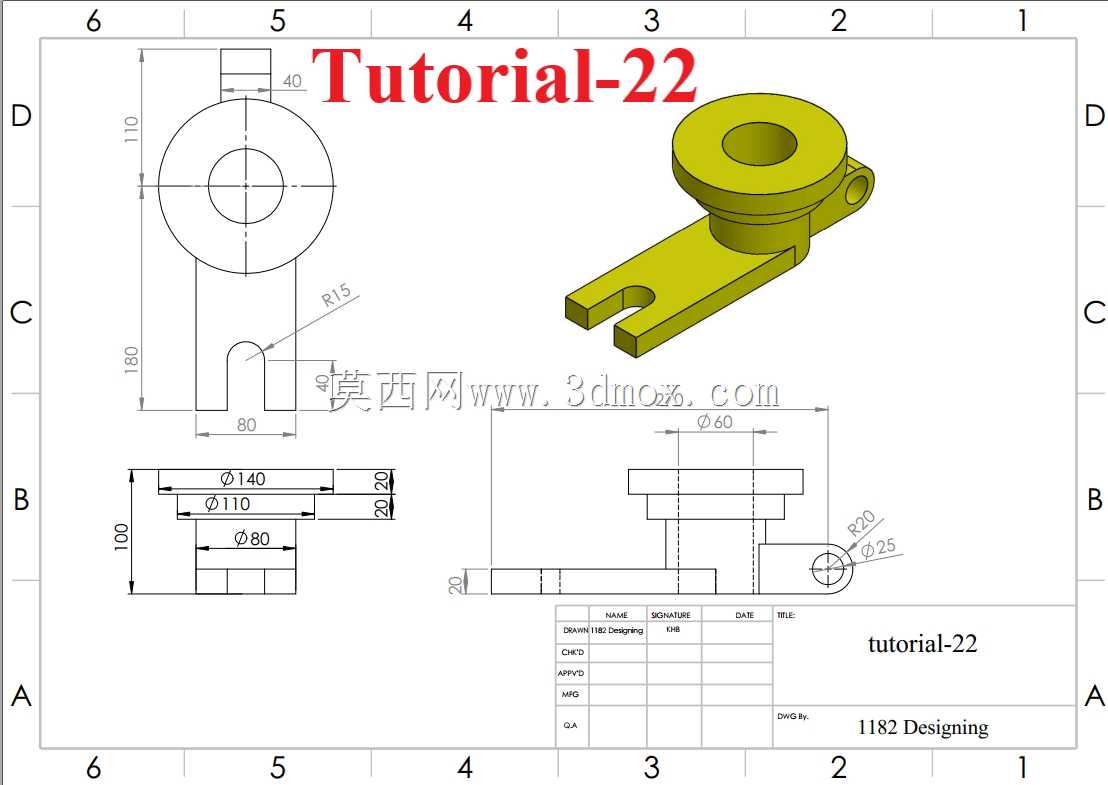

　　这类带叉形支臂的铰接支撑件，在轻工输送线、小型工装夹具的摆臂机构里十分常见，核心作用是作为回转副的承载基体，一端通过中心通孔完成与固定销轴的铰接定位，另一端的叉形开口则用来连接摆杆、连杆类传动件，实现小角度范围内的摆动传动，同时承担径向载荷与小幅的轴向窜动限位。从结构设计逻辑来看，零件上部的带孔凸台做了阶梯式加厚处理，凸台外圆直径140mm，内孔直径110mm，这个尺寸匹配常用的标准衬套外径，装配时压入铜基衬套就能降低铰接转动时的磨损，后期维护仅需更换衬套即可，无需整体替换零件，大幅降低运维成本。凸台下方的连接颈做了收窄过渡，既减少了不必要的材料用量，也避免了凸台与支臂连接处的应力集中，

　　过渡圆角的设置完全匹配铸造或铣削加工的工艺要求，不会出现清根困难的问题。下部的叉形支臂总长度从凸台中心到叉端为180mm，支臂宽度80mm，叉口处做了R15的圆弧过渡，避免叉口根部受交变载荷时出现裂纹，支臂末端的铰接孔直径25mm，孔位中心距离支臂底面的高度经过精准核算，保证装配后连杆摆动时不会与支座本体发生运动干涉。从安装边界来看，零件整体在高度方向的总尺寸为210mm，其中凸台顶面距离支臂底面的高度为110mm，横向最大轮廓尺寸不超过180mm，安装时仅需保证上部铰接孔的同轴度，以及下部叉形孔与上部孔的中心距公差控制在±0.1mm范围内，即可满足传动精度要求。设计时特意将支臂与凸台的连接部位做了等强度优化，通过有限元应力校核，

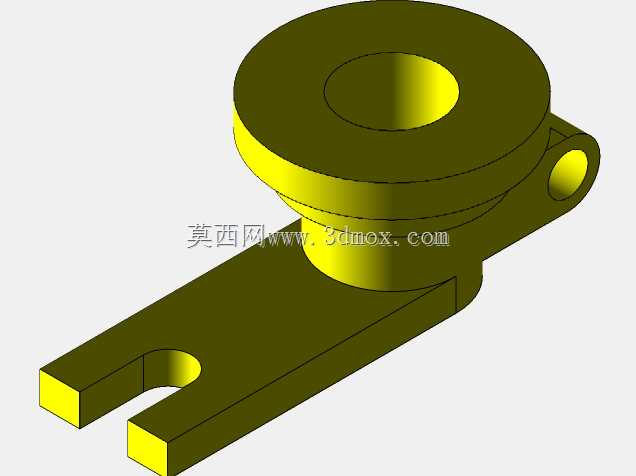

　　在承受1500N径向载荷时，最大应力出现在叉口圆弧处，数值远低于常用45号钢的许用应力，安全系数足够应对常规工况下的交变载荷。零件的三维建模过程中，先绘制上部凸台的回转轮廓，通过旋转命令生成基体，再绘制下部支臂的拉伸轮廓，拉伸后与凸台做合并布尔运算，之后对叉口处做切除拉伸，再分别对两个铰接孔做拉伸切除，最后添加所有过渡圆角与倒角，建模时所有尺寸完全匹配工程图标注，未做随意简化，保证导出的工程图与三维模型完全一致，可直接用于加工编程参考。这类零件在实际使用中，通常会在两个铰接孔内加装润滑脂油槽，定期加注润滑脂即可保证转动顺畅，适合在低速摆动的传动机构中使用，比如小型自动化设备的摆料机构、工装夹具的压紧摆臂、输送线的挡料摆杆支座等场景，结构简单可靠，加工工艺成熟，无需特殊定制刀具，普通铣床、钻床即可完成加工，量产成本较低。
