带双耳座卧式管道支撑固定支座结构

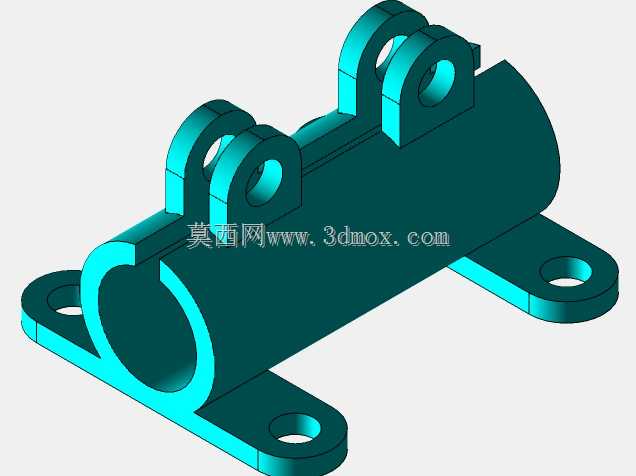

　　在工业管路布设场景中，这类带双耳座的卧式管道支撑构件，主要承担管道载荷传递、位移约束的核心作用，常见于化工流体输送、中小型液压动力站、车间压缩空气管路排布、小型给排水管线架设等场景，能够将管道自身重量、管内介质重量以及管路运行产生的振动载荷均匀传递至安装基础面，避免管道因长期受载出现形变、接口松脱等问题。从结构设计逻辑来看，主体采用半圆抱合式筒体结构，筒体的内孔直径匹配对应规格的管道外径，安装时可将管道嵌入筒体内腔，配合另一半抱箍实现管道的周向固定，相比全封闭套筒式支座，这种半开放结构更便于现场管路的拆装检修，无需从管道端部穿装即可完成固定作业，适配已布设完成的管路改造场景。筒体下方延伸出两个对称分布的安装支脚，

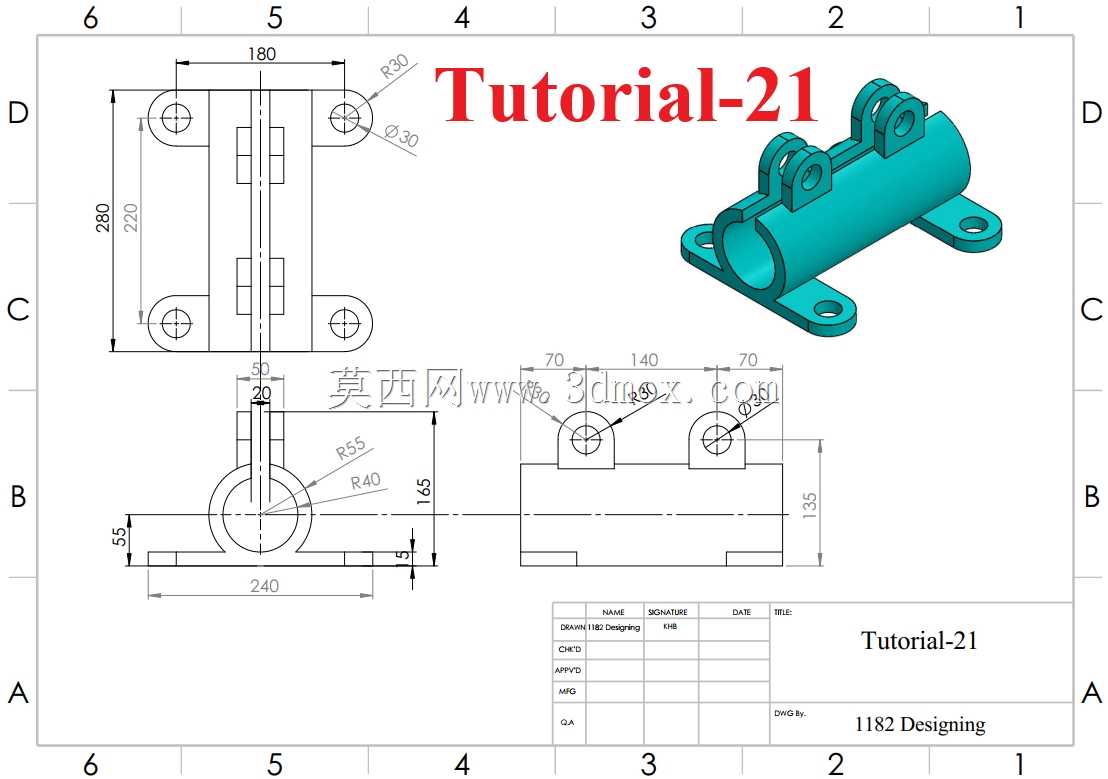

　　每个支脚开设有圆形安装通孔，两个支脚的中心间距为240mm，支脚底面为平整加工面，能够与安装基面完全贴合，安装时通过螺栓穿过通孔与基础面的预埋螺孔或安装板锁紧，保证支座整体的安装稳定性，支脚与筒体衔接处做了圆弧过渡处理，避免应力集中导致的焊缝开裂或结构断裂问题。筒体上方设置两组对称的双耳铰接座，每组耳座开设有同轴的销孔，两组耳座的中心间距为180mm，耳座的销孔直径统一，可配套连接销轴，用于挂载管路附属的管线支架、传感器安装架或是限位拉杆，拓展支座的附加功能，无需额外在管道上焊接固定点，减少对管道本体结构的损伤。从尺寸边界来看，构件整体的总宽度为240mm，总高度为280mm，筒体中心距离安装基面的高度为145mm，

　　安装支脚的厚度为15mm，耳座的外伸长度为30mm，所有安装孔的位置公差控制在±0.2mm范围内，能够保证现场安装时的孔位对齐精度，降低装配难度。在结构细节处理上，筒体与支脚、耳座的衔接位置均设置了R40至R55不等的过渡圆角，既能够降低铸造或机加工过程中的应力集中风险，也能减少管路运行振动带来的疲劳损伤，构件所有外露棱边均做了倒角处理，避免安装过程中划伤操作人员。这类支座的载荷传递路径设计清晰，管道载荷通过筒体分别传递至下方的两个安装支脚和上方的耳座结构，下方支脚承担主要的垂直方向载荷，上方耳座可承担部分横向拉扯载荷，整体受力均匀，能够适配中等管径的轻型管路固定需求，在常规工况下无需额外增加加强筋结构即可满足强度要求，

　　兼顾了结构轻量化与承载能力的平衡。建模过程中需要重点保证各安装孔的同轴度、安装基面的平面度以及筒体内孔的圆柱度，这些形位公差直接影响后续的装配精度与实际使用效果，若筒体内孔圆柱度不足，会导致管道与支座接触不匀，出现局部应力过大压损管道外壁的问题；若安装支脚的平面度不足，锁紧螺栓后会导致支座出现内应力，长期受载下容易出现支脚变形。
