L型铰接连接支座工程结构设计

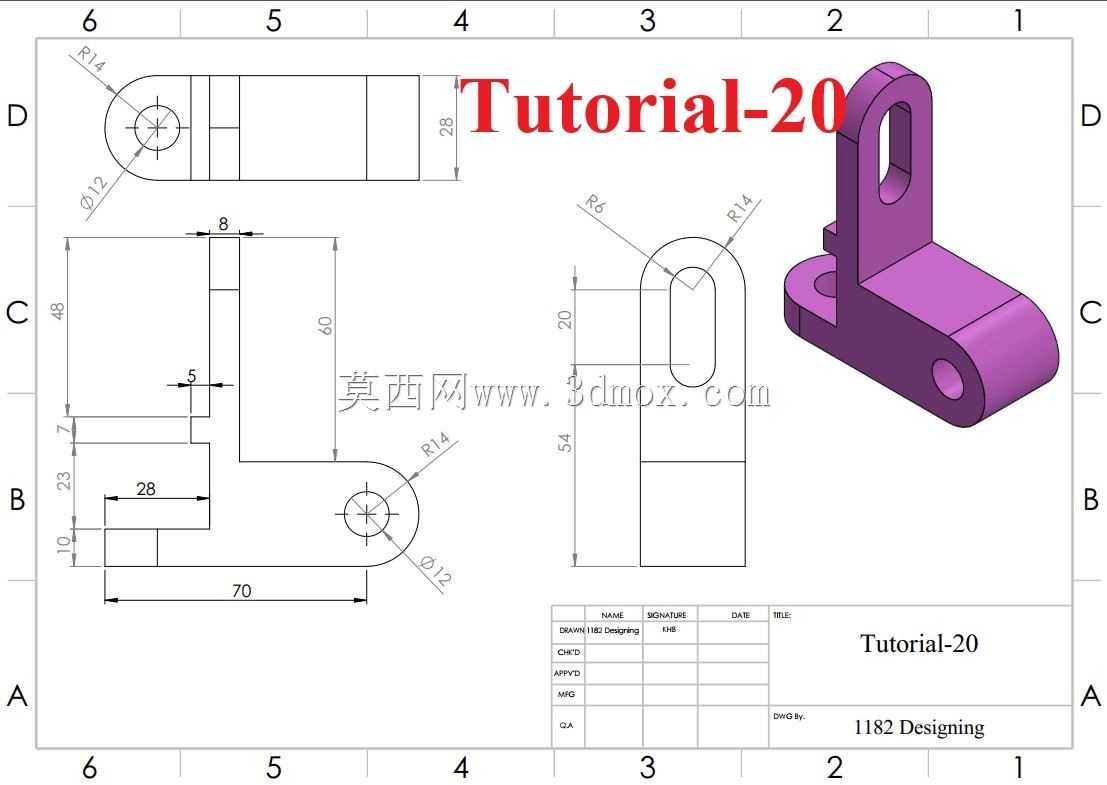

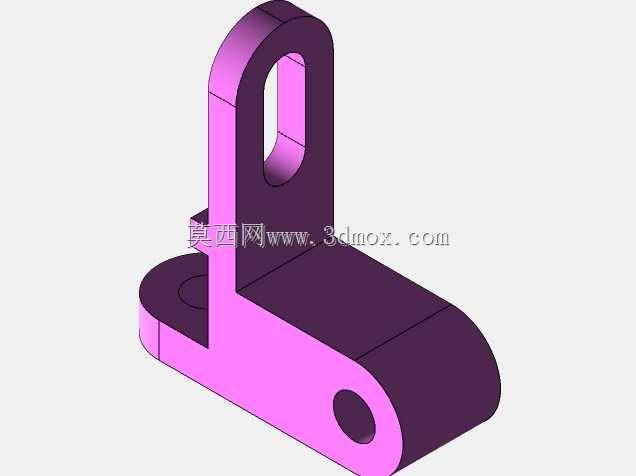

　　这类L型铰接支座在轻工输送线、小型工装夹具、非标自动化设备的连杆传动机构中应用十分广泛，核心作用是作为两个运动构件之间的铰接承载节点，既能够传递静态支撑载荷，也可以适配构件间小角度的往复摆动需求，避免刚性连接带来的应力集中问题。从结构功能来看，该构件分为三个功能区段：底部水平安装段、竖直支撑段、上端铰接耳段，三个区段通过一体化成型结构连接，整体没有多余的冗余结构，在满足强度要求的前提下尽可能压缩了整体占用空间。底部水平段末端设置Φ12的铰接孔，孔位中心距离水平段端面的尺寸为R14，也就是孔边到端面的最小壁厚为2mm，这个尺寸经过受力校核，能够承受常规工况下的径向剪切力，不会出现孔边撕裂的问题；水平段总长度为70mm，

　　其中靠近竖直段的位置设置了宽度28mm、深度10mm的定位台阶，这个台阶的作用是安装时可以快速卡入配套安装基座的卡槽内，减少安装时的对位调整时间，同时台阶面可以承受部分横向剪切力，降低连接螺栓的受力负荷。竖直支撑段总高度为60mm，厚度方向与水平段保持一致，竖直段与水平段的交接处采用直角过渡，内侧没有设置圆角，是因为该位置需要贴靠安装基准面，保证安装后的位置精度，外侧则根据加工工艺要求做了微小的倒角去除毛刺。上端铰接耳段位于竖直段的顶端，整体向外延伸，耳片上设置长圆形的铰接槽，槽的宽度为12mm，槽的端部采用R6的圆弧过渡，槽的总长度方向尺寸为20mm，这个长槽结构的设计是为了适配安装时的位置误差补偿，

　　当两个连接构件的安装孔位存在小范围的同轴度偏差时，可以通过长槽的余量进行调整，不需要额外修配构件，降低现场安装的难度；耳片的外侧轮廓采用R14的圆弧过渡，避免尖锐棱角带来的安全隐患，同时也能减少应力集中，提升耳片的抗疲劳强度。上端铰接孔的中心距离竖直段背面的尺寸为54mm，这个尺寸决定了整个铰接点的力臂长度，在选型时需要根据实际传递的扭矩大小，匹配对应的载荷参数，避免力臂过长导致构件弯曲变形。从安装边界来看，整个构件的最大外轮廓尺寸在长宽高三个方向分别为70mm、60mm、20mm左右，安装时底部水平段需要通过螺栓或者销轴固定在基座上，上端的长槽通过销轴与摆动构件连接，底部的铰接孔可以作为辅助连接点，也可以作为定位销孔使用。

　　设计这类构件时，首先要明确铰接点的运动行程和载荷大小，先确定铰接孔的直径和耳片的厚度，再根据安装空间的限制反推水平段和竖直段的长度，同时要考虑加工工艺性，所有的孔位都采用钻削加工即可完成，外形轮廓如果是采用板材切割加工则不需要额外的铣削工序，如果是采用铸造成型则需要预留拔模斜度。在实际使用场景中，这类支座经常被用在气动元件的摆动支撑、防护门的铰接连接、可调式支撑杆的固定节点等位置，相比直型支座，L型的结构可以在垂直的两个安装面之间实现连接，不需要额外增加转接构件，能够有效简化整体机构的结构复杂度，减少装配零件的数量。需要注意的是，该构件的两个铰接位置的孔位公差需要根据配合要求选择，如果是与销轴做间隙配合，孔位公差可以选H8，如果是需要安装轴承的场合，则需要根据轴承的外圈公差调整孔的加工精度，同时孔的端面需要保证与孔轴线的垂直度，避免安装后销轴出现卡滞，影响摆动的顺畅性。另外，构件的所有棱边都需要做去毛刺处理，尤其是长槽的内侧边缘，避免装配时划伤操作人员或者损坏配套的密封件、轴套等零件。在受力校核方面，重点需要核算竖直段与水平段交接位置的弯曲应力，以及两个铰接孔位置的挤压应力，根据实际使用的材料不同，比如采用Q235钢材时，壁厚2mm的结构完全可以满足1000N以内的径向载荷使用要求，如果是采用铝合金材料，则需要适当增加壁厚或者更换更大规格的铰接孔，保证结构的刚性。
