带铰接座连接片式机械连杆结构

项目分类:通用机械零部件 发布时间:2021-11-21 ID:399989
  • 带铰接座连接片式机械连杆结构
  • 带铰接座连接片式机械连杆结构

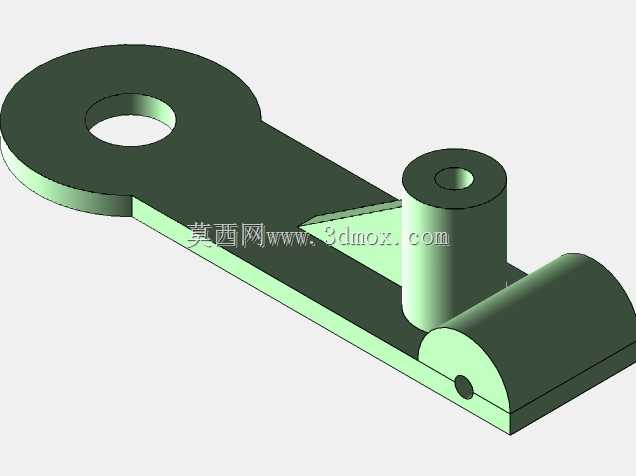

  这类带铰接座的连接片构件,在轻工输送线、小型工装夹具、非标自动化执行端的连杆传动场景里十分常见,主要承担动力传递、部件铰接联动、行程限位的作用,区别于普通平片式连接件,它一端集成了卷制铰接筒结构,不需要额外配套销轴座就能完成与相邻杆件的转动配合,能大幅减少装配时的零件数量,降低小型传动机构的整体装配复杂度。从结构设计逻辑来看,构件主体采用长条形平板作为承载基体,一端做了大直径的圆弧过渡收头,中心开设通孔用于穿装固定销轴或者紧固件,避免直角端头在受拉载荷时出现应力集中开裂的问题;另一端向上弯折出垂直于平板平面的铰接筒,筒体内孔与销轴做间隙配合,保证转动时的灵活性,同时铰接筒与平板衔接的位置做了三角加强筋结构,

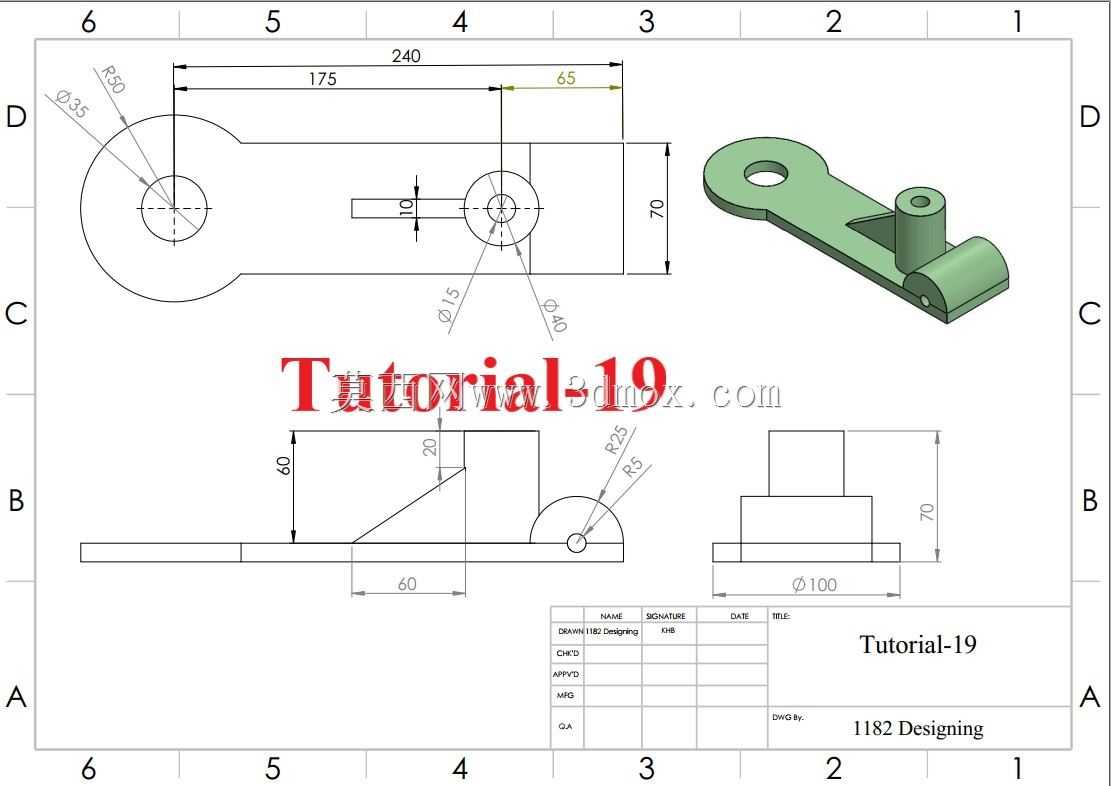

  抵消铰接处受径向载荷时的掰扯力矩,防止衔接位置出现断裂变形。从尺寸边界来看,构件主体平板段总长度控制在240mm,平板宽度为70mm,大端安装孔中心到铰接筒中心的水平间距为175mm,铰接筒中心到平板最外端的距离为65mm,大端安装孔直径为35mm,端头外圆做R55的圆弧过渡,铰接筒的内孔直径为15mm,外圆做R25的圆弧包边,平板上开设的10mm宽槽口用于装配时的位置微调,避免安装孔位偏差导致的装配卡滞。在实际选型应用时,需要注意几个关键的配合边界:首先是铰接筒的内孔与配套销轴的配合公差,一般选H8/f7的间隙配合,既保证转动无卡滞,又不会因为间隙过大产生传动回程误差;其次是大端安装孔的沉头深度要匹配所用紧固件的头部高度,

  保证装配后紧固件不突出平板表面,避免与相邻运动部件产生刮擦;另外平板主体的厚度要根据实际传递的载荷大小核算,常规轻载传动场景下选用6mm厚度的Q235钢板冲压折弯成型即可,若用于有冲击载荷的工装夹具场景,则需要选用8mm以上厚度的45号钢制作,并且在铰接筒位置做焊接加强处理。这类构件在设计时特意将铰接筒的轴线与平板平面保持垂直,保证联动时的转动平面与平板受力平面一致,避免出现侧向力矩导致的销轴偏磨;大端的圆弧端头除了降低应力集中之外,也能减少构件运动时与周边护罩、机架的剐蹭风险,相比直角端头的结构,运动安全间隙可以缩小10mm左右,有利于整体机构的紧凑化布局。在装配调试环节,铰接筒内需要填充适量的润滑脂,减少长期转动带来的磨损,

  平板上的槽口在安装时可以先预紧紧固件,调整好构件的实际工作行程位置后再完全锁死,相比固定孔位的连接件,调试容错率提升了近40%,尤其适合非标设备现场调试时的位置微调需求。从受力特性来看,该构件主要承受沿平板长度方向的拉压载荷,以及铰接位置的交变径向载荷,加强筋的设置刚好覆盖了应力最高的衔接区域,经过载荷核算,常规6mm厚Q235材质的该构件,可承受的最大静拉力可达12kN,完全满足小型传动机构的载荷需求,不会出现塑性变形或者断裂失效的问题。
