带锥台座开槽定位支撑结构零件

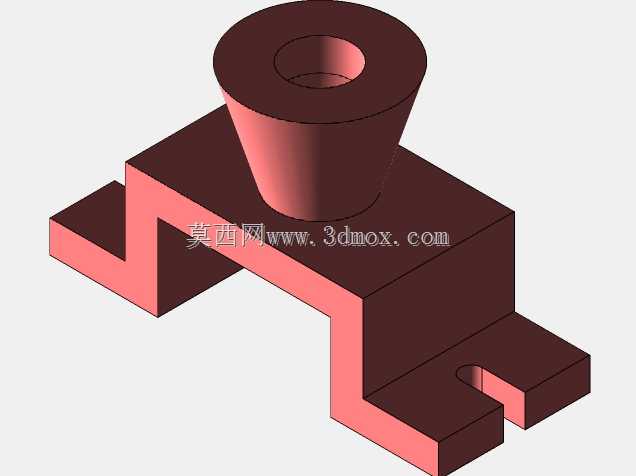

　　这类带锥台连接结构的开槽支撑件，在轻工输送线的侧边定位工位、小型工装夹具的定位模块里应用十分普遍，日常做产线改造时经常会遇到类似结构的选型或改型需求。从结构功能来看，底部两侧伸出的带开槽支脚，核心作用是实现快速安装定位，支脚处的U型开口槽可以适配M10规格的紧固件，安装时不需要完全拧下螺栓就能调整零件的固定位置，在工位间距需要微调的场景下，这种开槽设计比完全封闭的螺栓孔适配性强很多，能减少现场扩孔、重新打孔的工作量。中间的基座主体是整个零件的承载核心，顶面的锥台结构做了上下贯通的通孔，上端孔径30mm、下端孔径40mm，外轮廓上端直径70mm，这个锥台既可以作为插接定位的接口，用来对接带锥面的导杆、料嘴类零件，依靠锥面的自定心特性保证对接同轴度，也可以作为流体或粉料的导流通道，贯通孔能让介质顺着锥面顺畅通过，避免直角结构带来的积料、堵塞问题。

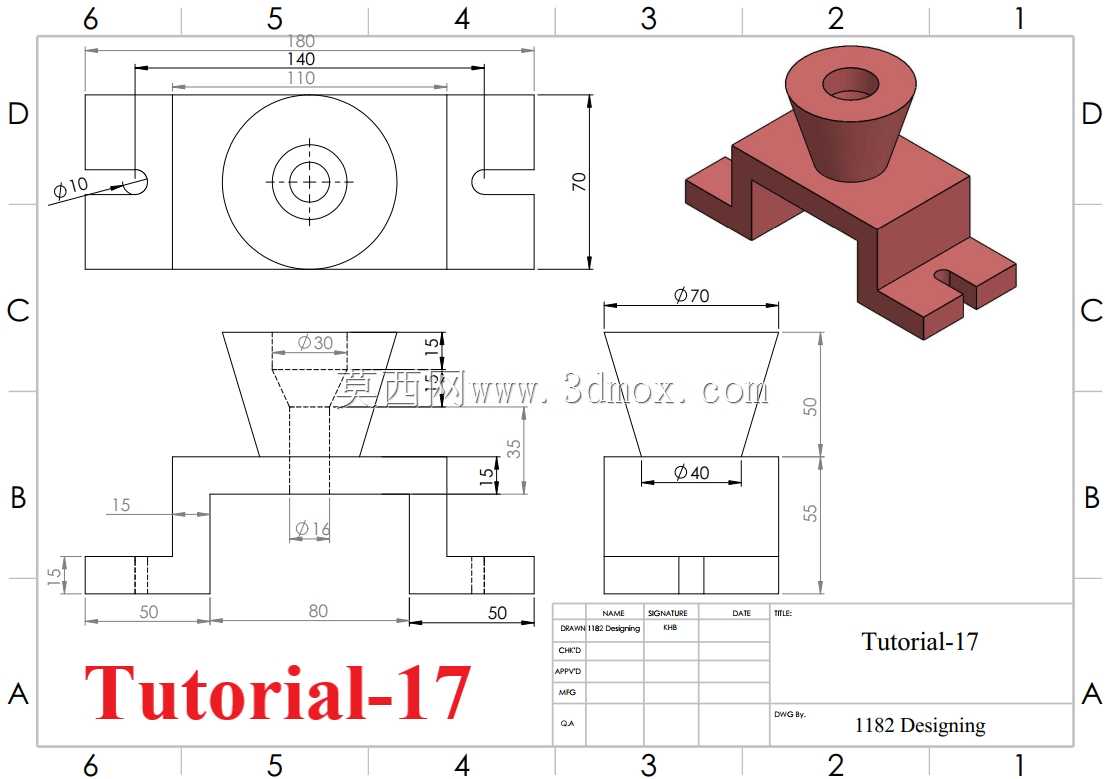

　　从尺寸边界来看，整个零件的总长度控制在180mm，总宽度70mm，支脚部分的外伸长度各为50mm，基座主体的核心承载段长度为80mm，整体高度方向，基座主体厚度35mm，锥台部分高度50mm，支脚的开槽位置距离底面高度15mm，这些尺寸参数在设计时充分考虑了安装空间的兼容性，既不会因为尺寸过大占用过多的工位安装空间，也不会因为结构过于单薄影响承载能力。设计这类零件时，首先要明确安装面的平面度要求，底部和设备机架接触的面需要做铣平处理，保证安装后不会出现倾斜，避免锥台的轴线出现偏斜，影响后续对接零件的装配精度。其次要注意锥面的加工公差，锥台的外锥面如果是作为定位面使用，锥度公差需要控制在合理范围内，和对接零件的锥面配合接触面积要达到80%以上，才能保证定位的稳定性，不会出现晃动。支脚处的开槽宽度要适配常用的紧固件规格，槽的边缘要做倒角处理，避免安装时螺栓头刮擦槽边，也能减少应力集中，避免零件在受载时槽的端部出现开裂问题。

　　在实际使用场景中，这类零件经常被用在小型自动化设备的料仓出料口位置，锥台部分对接料仓的出料嘴，底部支脚固定在料仓支架上，贯通的内孔可以让颗粒状、粉状的物料顺着锥面滑落进入下方的输送管路，开槽的支脚可以根据出料位置的偏差微调固定位置，保证出料口和下方管路的对中精度，减少物料撒漏的情况。也有部分场景会把这类零件作为工装的定位支座，锥台内孔插入定位销，用来承托带锥孔的工件，依靠锥面配合实现工件的快速装夹定位，不需要额外的夹紧结构就能保证工件的位置精度，适合小批量零件的快速加工定位。建模过程中需要注意几个容易出错的细节：一是支脚开槽的位置，要保证两侧开槽的对称度，避免安装后零件出现偏载；二是锥台和基座连接的位置要做圆角过渡，减少应力集中，提升零件的抗冲击能力；三是贯通孔的轴线要和基座底面保持垂直，公差控制在0.05mm以内，避免对接后出现偏斜。另外在选材方面，如果是作为承载定位的结构件，一般选用45号钢做调质处理就能满足强度要求，如果是作为导流部件接触腐蚀性物料，可以选用不锈钢材质或者做表面防腐处理，根据实际使用场景调整材料和表面处理工艺即可，不需要过度追求高性能材料造成成本浪费。
